Циркулярка своими руками: чертежи, видео, описание

Изготовление циркулярной пилы своими руками

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки


сваривают из стального уголка

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Параметры ленточных пил

Такое оборудование приносит массу положительных моментов, если требуется обработка дерева. В домашних условиях она необходима при ведении малого бизнеса по производству мебели.

Некоторые типы пил позволяют дополнительно работать со следующими материалами:

  • металл;
  • синтетика;
  • камень.

Высокая плотность этих материалов требует использования аппаратуры, которая включает детали и расходные части из усиленной стали. Если использовать стандартную сталь, то при обработке металла или камня диск и зубья за короткий период деформируются, поэтому требуется подготовка к работе заранее.

Учитывают не только вид обрабатываемого материала, но и производственные масштабы. От этого зависит выносливость и мощность покупаемого оборудования. Для разового использования можно купить дешёвую ленточную пилу или сделать её из подручных средств и инструментов, но для интенсивной работы требуется серьёзный и дорогой агрегат.

Размер и шаг зубьев полотна

При выборе пилы необходимо обратить внимание на размер самого станка. Требования описаны в инструкции при покупке агрегата, но существуют некоторые нюансы, которые там не указаны. Следует учитывать следующие дополнительные рекомендации при выборе пилы:

Следует учитывать следующие дополнительные рекомендации при выборе пилы:

  1. Для продольного пиления выбирают широкие пилы, которые отличаются ровным и качественным пилением.
  2. В тех случаях, когда обрабатывается тонкая заготовка, используют инструмент с небольшой толщиной лезвия. Это важный параметр, ведь толстая пила при работе с тонким материалом повреждает его.
  3. Фигурная и контурная резка требует индивидуального подбора режущего элемента, но если нет возможности приобрести несколько вариантов пилы, тогда лучше выбирать средней вариант. С учётом выпускаемой ширины от 14 до 88 мм рекомендуется приобретать пилы со средним размером 35−40 мм.

При выборе следует учитывать следующие особенности работы:

  1. Крупный шаг зубьев используют исключительно при работе с тонким листовым материалом.
  2. Густая постановка зубьев на лезвии применяется при обработке больших полотен.
  3. Усреднённый вариант с переменной постановкой зубьев используется при работе с синтетическими материалами. Чтобы пила не забивалась отходами, увеличивается скорость резания.

Расположение зубьев и заточка

От разводки зубьев зависит качество обработки материала, вибрация, отсутствие деформации обрабатываемого материала и непосредственное влияние на срок эксплуатации станка

Учитывая принципы работы, важно подобрать правильный профиль. Существует несколько разновидностей профиля режущего элемента:

  1. Профиль, имеющий волнистую форму зубьев, используется для резки тонкого материала или заготовок небольших размеров.
  2. Стандартный вариант расположения зубьев используется для больших объёмов работы, контурной резки или вертикального типа монтажа станка. Зубья располагаются по обе стороны от центрального сегмента полотна, но существуют варианты с дополнительным расположением зубьев по центру.
  3. Самый дорогой тип профиля — это попарная (переменная) постановка зубьев. Такой тип пилы наиболее прочный из представленного ряда, эффективно справляется с нарезкой даже грубых и плотных сортов дерева, снижает нагрузку на рамку режущего элемента, что значительно увеличивает срок её эксплуатации.

Выбирая полотно, важно убедиться в хорошей заточке зубьев, однородности стали в разных участках пилы и ровности кромки

Если сосредоточить своё внимание именно на этих показателях, тогда получится купить расходный материал, который ранее ещё не использовался

У продавца следует уточнить возможности пилы

Например, некоторые экземпляры создают с учётом повторной заточки, причём важно спросить, сколько раз разрешается повторно обновлять зубья. Затачивать сегменты на пиле, которая не предусмотрена для этого, запрещено. Это лишняя нагрузка, которая затупит зубья или сломает их

Это лишняя нагрузка, которая затупит зубья или сломает их.

Как просто и быстро сделать циркулярку из УШМ

Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

  1. Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу
  2. Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
  3. К столешнице пластины крепятся при помощи резьбовых соединений
  4. Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
  5. Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
  6. В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
  7. Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.

Порядок сборки

Самодельная циркулярная пила своими руками легко может быть собрана при наличии в домашней мастерской ненужной болгарки.

Для произведения полной сборки аппарата нужно подготовить следующие материалы и инструменты:

  • болгарка;
  • алюминиевый угол;
  • гайки;
  • металлический прут или труба;
  • металлическое полотно;
  • упор для скольжения (нужно собрать);
  • осевая рукоятка (нужно сделать).

В первую очередь сооружается упор с необходимыми отверстиями. Его конструируют, используя короткие части уголка из металла. Обрезки угла будут располагаться с двух сторон от зубчатого диска.

Для них по бокам необходимо сделать выемки глубиной от 0,2 до 0,5 см. Чтобы нижние кромки уголков не соприкасались с разрезаемым элементом, их следует сгладить.

Детали крепятся сзади и спереди поперечными связками с помощью гаек и болтов.

Видео:

https://youtube.com/watch?v=K2u3zO1l9EY

Схема сборки упора не сложная. На корпус надевают металлический хомут, стяжку которого производят снизу устройства.

Затем готовят отверстие, через которое изделие крепят хомутом, для заднего крепления, которое фиксирует упор для последующего скольжения.

В редукторе аппарата высверливают отверстия с нанесенной резьбой, в которые будут крепиться небольшие детали.

В начале работы редуктор разбирается для определения подходящего места, на котором будут выполнены углубления.

Выемки требуются для последующего крепления осевой рукоятки. Если будет использована ручка, расположенная сбоку у обыкновенной болгарки, то выполнить отверстие будет довольно сложно.

Если рукоятка выполнена в виде рога, то дальний ее конец следует расплющить и проделать углубления под ось. В выемки, находящиеся в редукторе, вставляют направленную вперед деталь. Края детали прижимают.

Используя подкладку шайбочек под переднюю часть упора, равняют параметры зазора по всей продолжительности циркулярной пилы.

Если применяется штанга 0,6 см, то понадобятся тонкие шайбочки. На задней части штанги наносят резьбу.

Затем деталь помещают в выемку на рукояти. Теперь приспособление готово к использованию.

В процессе эксплуатации циркулярной пилы нужно соблюдать правила техники безопасности, особенно нельзя пить алкогольные напитки, так как их употребление приводит к нарушению координации.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

  • прорезаются продольные пазы для шпонок;
  • шпонки монтируются на упорной планке;
  • между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
  • в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

  • лифт;
  • расклинивающий нож;
  • подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

2 Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

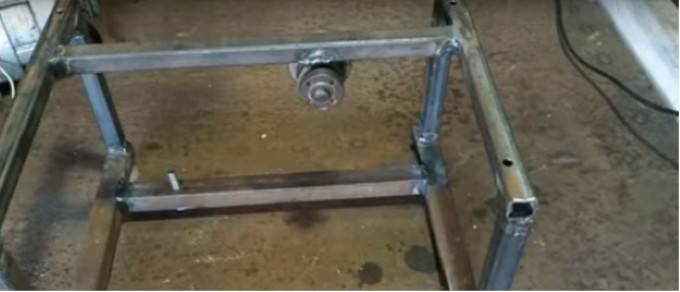

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

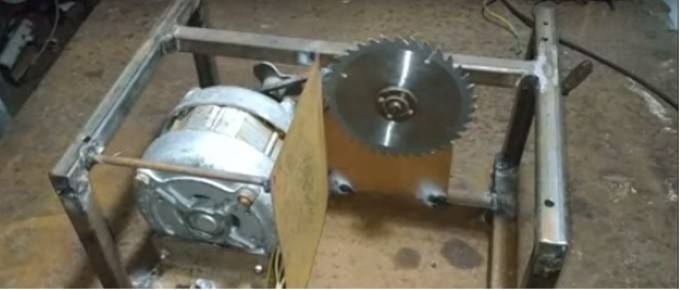

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Что это такое?

Циркулярный станок (с фуганком в том числе) представляет собой ручную дисковую пилу, встроенную в стол. Такая деталь выполняет множество функций и является уникальной в своем роде, так как может выпиливать различные фигуры по контурам. Если в доме есть подобный аппарат, то он весьма упростит постройку какого-либо сооружения, ведь это приспособление удобнее пилы, оно более пригодно для выполнения плавных перепадов и разрезов, чем бензопила. Материал можно обрабатывать под любым выбранным углом, это не представляет сложности, по сравнению с вышеназванными инструментами.

Станок может использоваться для изменения формы всех материалов, в основе которых – дерево. Функции его можно расширить, если сделать циркулярный станок своими руками в домашних условиях. Но об этом будет написано дальше. Сделать подобный инструмент самому не так уж и тяжело, в некоторых случаях можно положиться на интуицию.

Как правильно работать и советы по применению

Применение болгарки в качестве цркулярки вовсе не делает этот инструмент более безопасным, именно поэтому работы необходимо выполнять строго в защитном обмундировании, и соблюдать технику безопасности. При работе на самодельной циркулярке нужно учитывать следующие рекомендации:

  1. Работы начинать проводить только после того, как инструмент наберет рабочую частоту вращения шпинделя
  2. Продолжительность непрерывной работы не должна быть более 15-20 минут, чтобы не допустить перегревания мотора
  3. Болгарка должна использоваться только с защитным чехлом, даже несмотря на то, что основная ее часть располагается под столешницей
  4. Если частота вращения шпинделя электроинструмента выше 10 000 оборотов в минуту, то от такой скорости в линии реза будет возникать задымление древесины, и как результат, порча внешнего вида и даже возгорание. Чтобы исключить возникновение такого недостатка, скорость вращения шпинделя необходимо уменьшить при помощи специального устройства для снижения напряжения. Снижая напряжение, падает количество оборотов
  5. Если в процессе пиления происходит снижение скорости или полная остановка режущего круга, то надо оперативно убрать заготовку, освободив диск от контакта. Если пренебречь этой рекомендацией, то на болгарке может сгореть мотор

Из болгарки сделать циркулярку своими руками не трудно, и для достижения результата понадобится минимум вложений и максимум воображения. Готовый инструмент можно использовать для распиливания досок, брусьев, бревен, ДВП, ДСП и фанеры. С таким помощником в хозяйстве, можно быстро исключить необходимость применения ручной ножовки.

Самодельные циркулярки по дереву своими руками, фото

Самодельные циркулярки при условии правильной сборки, могут выполнять качественную распиловку материала и иметь срок службы, не уступающий фабричным моделям.


Циркулярка по дереву своими руками

Для сборки самодельной модели станка понадобятся следующие материалы и инструменты:

  1. Металлический лист
  2. Фанера
  3. Брус сечением 50х50 мм
  4. Доска 50х100 мм
  5. Стальной уголок
  6. Струбцины
  7. Шуруповерт, электродрель
  8. Измерительные инструменты
  9. Ножовка или лобзик
  10. Ручной фрезер

Самодельная циркулярка должна соответствовать следующим требованиям:

  • Капитальная жесткость и устойчивость конструкции, от которых зависят показатели безопасности оборудования.
  • Ровная рабочая поверхность
  • Заземление станка
  • Свободное пространство для опилок
  • Свободный доступ к древесным отходам для их ликвидации
  • Наличие защитного кожуха над вращающимся диском.

При выборе пилы следует учитывать требования для качественно и безопасной работы: надежное крепление диска, отгораживание рабочей части пилы, а также наличие кнопки старта и остановки пилящего агрегата.

Циркулярка по дереву своими руками может собираться из обычной болгарки, или углошлифмашинки. Основой для самодельного станка также может быть ручная циркулярная пила или электродрель. Перед сборкой самодельной модели необходимо продумать ее конструкцию, рассчитать нагрузку, которой она будет подвергаться.

Для начала изготавливается устойчивая станина или верстак. Домашняя модель циркулярки не всегда нуждается в металлической сварной конструкции, поскольку не подвергается таким нагрузкам, как мощное промышленное оборудование. Если частота вращения пилы во время работы не будет превышать 4500 оборотов в минуту,  верстак можно изготовить из дерева.

Размеры станины рассчитываются исходя из основных параметров оборудования, в частности, размеров пилы. На этом этапе необходимо определиться с мощностью пилящего диска. Как правило, самодельные циркулярки по дереву своими руками для домашнего использования, изготавливаются с применением пилы мощностью не более 850 вт. Но для строительства дома требуется обрабатывать гораздо больший объем пиломатериала, соответственно, параметры мощности пилы будут другими. При этом специалисты не рекомендуют устанавливать пилу мощностью более 1250 вт, т.к. это будет не оправдано затратно и рискованно с точки зрения безопасности оборудования.

Необходимо предусмотреть в станине возможность опускать и поднимать диск, а также расположение панели управления оборудованием. При размещении кнопок управления необходимо учитывать их безопасное расположение относительно режущего диска – это может быть внешняя сторона станка или поднимающаяся столешница.

Обязательным элементом самодельного станка являются направляющие для точной и ровной распиловки древесины. Конструкция направляющих изготавливается из сварного стального уголка, и крепится к столешнице струбцинами. Жестко фиксировать направляющие не желательно, чтобы в дальнейшем иметь возможность менять их положение.

С нижней стороны столешницы намечается область прорези для пилы и фиксации крепежей. Ножки столещницы изготавливаются из бруса, высота опор выбирается индивидуально для удобства работы. Дополнительную устойчивость верстаку придадут крепления ножек с помощью стальных уголков и стягивание опор диагональными рейками.

Крышку стола для удобства распила можно разлиновать или прикрепить направляющую линейку к столешнице.

Ушлошлифмашинка или ручная циркулярная пила закрепляется снизу верстака таким образом, чтобы дисковая пила выходила на поверхность через прорезь. Необходимо проверить угол наклона пилы: он должен составлять 90 градусов.

Крепление всех элементов конструкции производится с помощью саморезов.

Подобные самодельные циркулярки по дереву способны обрабатывать древесину толщиной до 4 мм,  а также листы ДСП, ДВП, фанеры. Преимуществом самодельных станков является выбор их габаритов, мощности, производительности в зависимости от желаемых качеств.

Изготовление циркулярного станка — делаем стол

Для создания поверхности аппарата необходимо из листа фанеры или другого материала вырезать кусок, размером шестьдесят на сто сантиметров. Это самая главная заготовка. По краям ее крепятся брусья для ножек, вначале с помощью клея, а затем саморезами и гайками.

Для будущей пилы прорезают специальное отверстие, что делается с помощью первоначального моделирования и расчерчивания необходимых отверстий. После этого пригодится лобзик, которым аккуратно пропиливается отверстие. Это относительно ювелирная работа, поэтому на данном этапе лучше не совершать ошибок. При работе необходимо учесть наличие режущих дисков. Без них станок не сможет выполнять своего назначения.

Теперь размечают места для брусьев-ножек, ведь должен же станок на чем-то крепиться. Длину их подбирают индивидуально, с учетом роста мастера, хотя, конечно, существуют стандартные размеры, и они колеблются в пределах от 80 до 90 сантиметров. Если неправильно подобрать высоту, то мастеру придется сильно наклоняться, это значительно замедлит работу, так как со временем у него может разболеться спина.

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезера Краткое описание физических и эксплуатационных характеристик

Фанерный

Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.

Металлический

Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.

Комбинированный

Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество

Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры.

Для изготовления конструкции понадобятся следующие материалы:

  • лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
  • 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
  • бруски 50х50 мм;
  • болты и саморезы.

Для изготовления самодельной циркулярной пилы и стола потребуются чертежи.

Изготовление стола для циркулярки может выполняться в такой последовательности:

  1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
  2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
  3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Стационарная установка

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

https://youtube.com/watch?v=w6RRIT-3jIQ

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

  1. Выбранное сырье для основы. Толщина должна составлять 21 мм.
  2. Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук.
  3. Шканты из дерева с размерами 10 см. Не менее 12 штук.
  4. Столярный клей.
  5. Крепления из металла в количестве 4 штук.
  6. Уголки из металла. Достаточно 10 шт.
  7. Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Изготовление циркулярной пилы своими руками

Изготовление столешницы

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Особенности сборки циркулярки своими руками из болгарки

Дисковая пила найдется далеко не в каждой домашней мастерской, а вот болгарку имеет практически любой хозяин, который выполняет определенные работы в домашнем хозяйстве своими руками. Для создания стационарной пильной установки также понадобится верстак или специальный стол, крепиться инструмент будет снизу, подобно дисковой пиле.

Крепление к болгарке выполняется с использованием болтов.

А вот далее процесс сборки несколько сложнее. Чтобы сделать из болгарки циркулярку своими руками, как показывает практика, необходимо хорошо продумать вариант крепления ручного инструмента к станине.

Это может быть следующий способ:

  1. На болгарке натягивается металлический ленточный хомут, стяжка которого должна быть внизу.
  2. Сложенная вдвое полоска из металла крепится к отверстиям для скользящего упора.
  3. В редукторе электроинструмента проделываются отверстия. Предварительно корпус разбирается, намечаются места просверливания.
  4. При помощи проделанных отверстий крепится дополнительно изготовленная осевая рукоять.

Рукоять можно изготовить из металлической трубки или прута. Заготовке нужно придать форму скобы. В тех местах, с помощью которых она будет крепиться к редуктору, также необходимо проделать отверстия. Большая и серьезная помощь для изготовления циркулярки из болгарки своими руками – чертежи. Они позволят правильно рассчитать размеры и количество элементов, не допустить ошибки при расчете мест креплений. Если выполнить схему будущего агрегата самостоятельно затруднительно, можно воспользоваться уже готовыми чертежами, предложенными в интернете.

Чтобы сделать из болгарки циркулярку, необходимо хорошо продумать вариант крепления инструмента к станине.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
