Чертежи ножей

Хлебница самостоятельно: пошаговая инструкция

Чтобы сделать изделие по приведенному чертежу, нужно заготовить следующие инструменты и материалы:

1. небольшие деревянные либо фанерные дощечки;
2. циновка для приготовления суши;
3. электролобзик;
4. наждачную бумагу;
5. небольшие гвозди;
6. мебельный степлер;
7. клей для склеивания дерева ПВА;
8. ручку для дверцы.

Работа ведется в следующей последовательности:

1. первым делом на поверхности фанерного куска вычерчивается чертеж деталей;
2. лобзиком выпиливаются все стенки и крышки;
3. боковые стороны каждой дощечки тщательно зашкуриваются;
4. конструкция собирается согласно чертежу.

На чертеже номерами обозначены конструктивные детали будущего изделия:

• два прямоугольника с единицами это низ хлебницы;
• третий прямоугольник с цифрой 1 — задняя панель;
• четвертая единичка — верх;
• двойки это боковины;
• цифра 3 — передняя панель.

Верхние углы на боковых стенках лучше закруглить, Так легче будет закрепить циновку.

Циновка в этой конструкции работает в качестве дверцы. Она крепится при помощи мебельного степлера. Изделие готово, остается положить на днище хлебницы любой подходящий коврик. Он может быть сделан из пищевого пластика либо ткани.

Хлебница – ваза может быть сделана из бумаги и пластиковой бутылки. В этом случае пятилитровая емкость используется в качестве формы.  Работа идет в следующей последовательности:

1. Пластиковая бутыль разрезается вдоль от горловины вниз. В результате должны получиться две равные части.
2. Бумагу (газеты) рвут на мелкие части.
3. Пластиковая форма обмазывается вазилином.
4. Кусочки бумаги наклеиваются друг за другом на поверхность формы.
5. Каждый бумажный слой обильно смазывается клеем ПВА, всего слоев должно быть 5-6.
6. Оклеенная форма отставляется на несколько суток до полного просыхания.
7. После того как клей окончательно просохнет и папье- маше станет твердым, его можно будет снять с основы.
8. Точно так же изготавливается подставка, только в качестве исходной формы берут глубокую тарелку.

Полученные детали изделия покрывают краской. Декорировать хлебницу можно любым доступным способом:

1. разрисовать;
2. оклеить бисером;
3. сделать мозаику из окрашенных половинок гороха.

Для тех, кто шьет и вяжет, проще всего будет сделать красивую тару для выпечки из лоскутов и ниток.

Здесь нет никакого ограничения и общих рекомендаций. Для шитых форм создаются внутренние вкладыши из картона. Эти приспособления придают жесткость мягким тканевым стенкам. Вязанные изделия крахмалят.

Берестяную плетенку легко сделать, если соблюдать следующие правила заготовки материала:

1. кора с березы снимается только со спиленных деревьев либо тех, которые подлежат вырубке;
2. наиболее пластична кора на деревьях в весенне-летний период, к осени она огрубевает;
3. с поверхности срезанного материала удаляют бугры и неровности;
4. заготовленное сырье кипятят 30 минут;
5. после кипячения берестяные полосы просушивают;
6. высушенную бересту режут на ленточки одинаковой ширины, после этого материал полностью готов для работы.

Тип плетения выбирают по собственному вкусу. Это может быть стандартное переплетение полос ковриком. Это самый легкий способ для начинающих. Детали изделия лучше всего изготовить каждую по отдельности, а затем соединить всю конструкцию вместе.

Из каких бы материалов не было выполнена кухонная утварь, главное чтобы она была сделана аккуратно и со вкусом. В этом случае затраченное время и усилия дадут желаемый результат.

Разновидности ножей

Ножи можно условно разделить на несколько групп:

• кухонные – для приготовлении пищи в домашних условиях;
• канцелярские – открывающие конверты и режущие бумагу;
• походные – с более прочным клинком, выполняющим грубые работы: рубить ветки, подготовить костер и тому подобное;
• охотничьи – для легкого разделывания добычи;
• декоративные.

Изготовление ножей обычно начинается с проекта, независимо от условий изготовления. При выборе ножа нужно учитывать, чтобы рукоятка была удобной и надежно удерживала клинок. Клинок составляет основную часть ножа, может быть выполнен по разным технологиям.

Форма клинка ножа может быть разнообразной, вздернутой и изогнутой вверх, смотрящая вниз (финский тип), заостренная с двусторонним лезвием.

Клинки бывают цельными и сварными. Самыми простыми по технологии изготовления считаются цельностальные и цельножелезные ножи.

Сварные лезвия могут быть из железа и стали. Технологии трехслойного применения стали, которые известны еще со времен древней Руси, активно используют в производстве ножей многие современные европейские и японские компании.

Рукоятка ножа должна быть удобной и надежно удерживаться в руке. По монтажу рукоятки бывают:

• сквозными;
• всадными;
• накладными.

При производстве ножей, в качестве материалов для рукояток часто применяют:

• дерево;
• бересту;
• пластик;
• кожу;
• микарту;
• искусственные материалы.

Качественная рукоятка обязана быть не только удобной в использовании, но и иметь эстетичный вид, дополняя клинок, будучи с ним в едином стиле.

Применяя классические и современные материалы в производстве ножей, можно получить настоящее произведение искусств.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

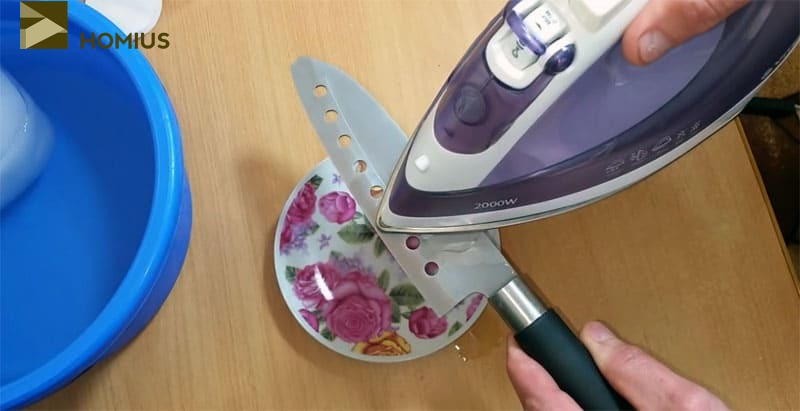

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Гальваническое травление металла

Считается наиболее безопасной методикой. Гальванический способ травления подразумевает под собой использование электролитических растворов на основе медного, железного, цинкового купороса и нашатыря. При этом не используются едкие кислоты, которые при травлении выделяют вредные испарения.

Для проведения гальванической обработки необходимо подготовить определенный инвентарь:

1. Большая емкость для погружения детали (ванна).
2. Подача постоянного тока в 5 вольт. Удобнее всего использовать для этого блок питания.
3. Отдельный катод. Он должен быть изготовлен из того же металла, что и обрабатываемая деталь.
4. Подвесы из проволоки.
5. Две штанги на которых будут закреплять заготовку с катодом и подавать напряжение.

После подачи тока металл начинает передаваться от заготовки к катоду.

Особенности и этапы производства

После подготовки можно приступать к работе. Первым делом понадобится чертеж ножа в натуральную величину.

Изготовление клинка

Начинают с клинка. Разновидностей много, хотя большинство имеют лезвие только с одной стороны. Противоположная тупая часть называется обухом. Сужающаяся, на которой будет ручка — это хвостовик. Выполняются шаги:

1. Чертеж нужно аккуратно и точно перенести на заготовку. Обвести контуры можно карандашом или чертилкой из твердого сплава.
2. Наждаком убирается лишнее, делается лезвие. Место перехода в хвостовик лучше сделать округлым. Такая форма придаст конструкции надежность.
3. Если планируются заклепки, нужно сделать отверстие для крепления рукоятки. Просто просверлить его, скорее всего, не получится. В домашних условиях придется провести реакцию электролиза.

Для получения отверстия понадобится специальный раствор. Электролитом может стать обычная поваренная соль, растворенная в воде. Нужен также постоянный ток, напряжение — 27 В. Дальше необходимо:

1. Стальную металлическую часть покрыть лаком, который быстро сохнет.
2. Замотать ее изолентой.
3. Там, где должно быть отверстие, вырезается круг.
4. Хвостовик отправляется в раствор электролита. Под действием тока появляется отверстие. Чтобы получить правильную форму, оно обрабатывается алмазным надфилем.

Крепление заклепками — не единственный вариант. Сложных физико-химических реакций можно избежать, если использовать длинный хвостовик с резьбой на конце. Прижимать рукоятку будет гайка (набалдашник). Многие считают, что такая конструкция выглядит лучше. Появляется много возможностей для красивого дизайна.

Проведение заточки

Клинок нужно заточить. Здесь также много вариантов. Выбор подходящего зависит от целей и используемого материала, например:

1. Для охотничьего ножа это могут быть вогнутые спуски, плоский клин. Последний лучше режет, но требует толщины лезвия хотя бы 2 мм.
2. Кухонный затачивается на 40−45º. Для этого каждая сторона во время работы наклоняется примерно на 22,5º к точилу.
3. Кинжал затачивается с двух сторон. Обуха в этом случае не будет.

В процессе работы металл будет нагреваться. Для охлаждения нужно взять ведро с водой.

Усиление хвостовика

Когда заточка лезвия закончена, можно проделать еще несколько дополнительных действий. Это нужно для надежности крепления ручки:

1. На хвостовике делаются выемки. Расположение — асимметричное. Так улучшается сцепление с рукояткой.
2. Чтобы снять с хвостовика часть нагрузки, используется больстер. Это плоская накладка со стороны клинка, она одевается на торец рукоятки. Выполняется из латуни, бронзы — металлов, устойчивых к коррозии и простых в обработке. В ней сверлятся отверстия, которые затем объединяются. Больстер подгоняется к лезвию, иногда — запаивается. Для рукоятки применяется прокладка из кожи.

Делаем нож шаг за шагом

Вырезать заготовку для будущего ножа. Опираясь на готовый чертеж, вырезаем форму для ножа.

Потребуется точилка для ножей. С его помощью доводят основу до необходимой формы. И в руках окажется после этого уже понятная заготовка, где можно различить места рукоятки и лезвия.

Черновая заточка ножей. На этой стадии чётко нужно знать, для чего предназначен ваш будущий нож. Если его изготавливают для охоты, рыбалки или туристических походов, то лучше отдать предпочтение клинковому типу заточки.

А, если нож создают для функционирования на кухне или в огороде, то подойдёт бритвенный тип.

Если лезвие предварительно подготовлено, то можно приступать к работе с рукояткой. Для создания рукоятки используются самые различные материалы – это: дерево, органичное стекло, кости, толстые виды кожи и т.д.

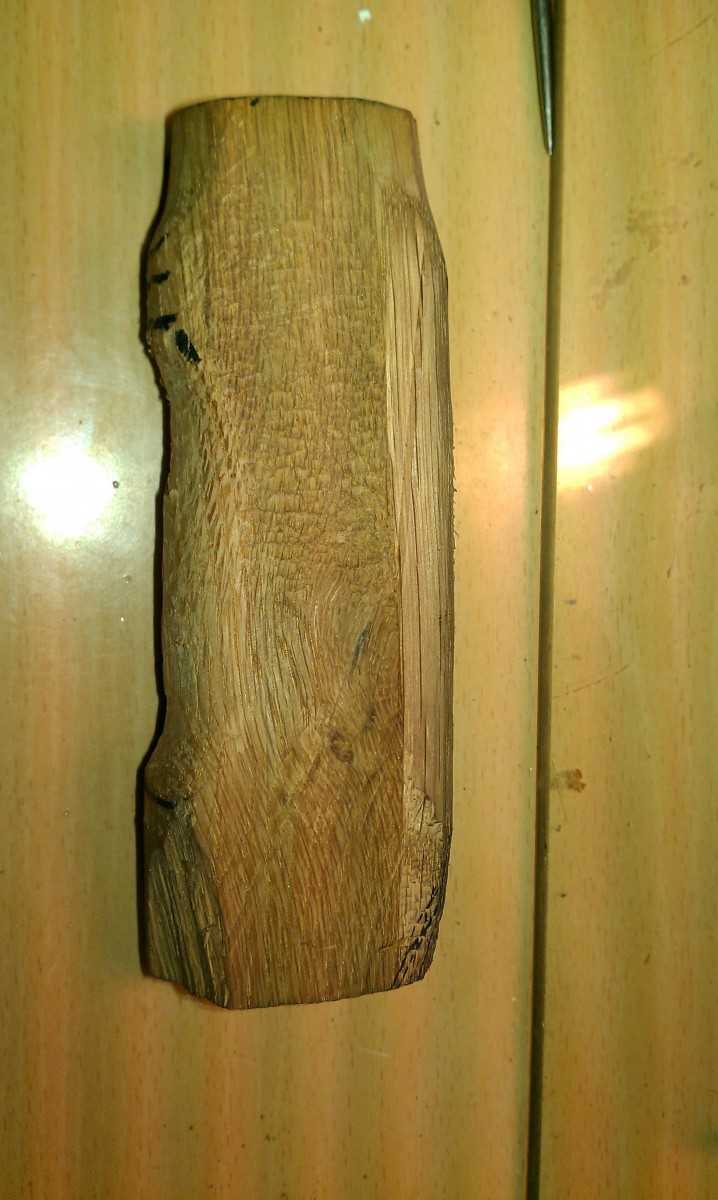

Вырезав заготовку для создания рукоятки, следует проверить, удобно ли она ложится в руку, а также её пропорциональность относительно лезвию. Рукоять для ножа закрепляется с помощью способа клепания.

Форма для ножной ручки придаётся с помощью точильного станка.

Нож шлифуют и полируют на основе наждачной бумаги.

Окончательная заточка лезвия производится после заточки на точилке, также с помощью наждачной бумаги.

В конце готовый нож полируют бархоткой или полиролью.

Как видите, процесс изготовления ножа своими руками не такой уж и сложный, поэтому каждый может попробовать свои силы в этой области.

Ключевые особенности

Традиционные охотничьи ножи представлены холодным оружием с острым коротким лезвием. В качестве основных элементов выступают клинок и рукоятка. Изделия обязательно оснащаются специальным ограничителем, который предотвращает вероятность травмирования руки во время нанесения удара. Весьма оригинально и стильно выглядят те охотничьи клинки, которые были изготовленными своими руками.

Огромным спросом сегодня пользуются чертежи ножей из КС ГО (известной компьютерной игры), так как приобрести уже готовое изделие может далеко не каждый человек в виду слишком высокой цены. Но прежде чем приступать к производству того или иного приспособления, необходимо подробно изучить формы рукояток и клинков, подобрать все необходимые инструменты и материал.

Готовое изделие должна обладать необходимой режущей функцией. Лучше всего, чтобы лезвие было немного кривым и загнутым кверху. Итоговый наклон режущей кромки должен быть довольно большим, чтобы надрезы были максимально длинными. Благодаря этому будет гораздо проще разделать пойманную добычу.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот вариант актуален для туристов и охотников.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали

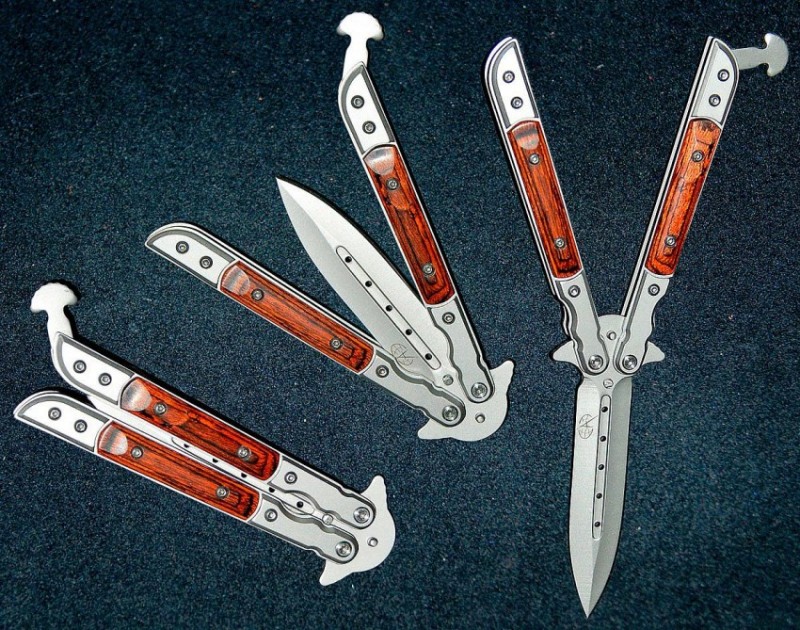

Как появились балисонги или ножи-бабочки

Точной версии происхождения ножа-бабочки не существует.

По филиппинской версии, данный нож появился в VIII веке и являлся семейной реликвией, которая передавалась членами семьи поколениями. По одной из версий, конструкция ножа символизировала небо, землю и воду. Но археологические раскопки в данной местности не позволили подтвердить эту версию.

Нож-бабочка так же имеет название «балисонг», что переводится как «сломанный рог» и «гремящий рог». Учеными было подтверждено, что первые рукояти филиппинских ножей изготавливались с применением рогов различных животных.

1905

в этом году было найдено первое документальное упоминание балисонгов

В этом же году в филиппинском городе Батангас были изготовлены первые ножи-бабочки, которые имеют большую схожесть с современными балисонгами.

В документе упоминается, что первый нож был изготовлен кузнецом Перфектом де Леоном. Нож был изготовлен с применением благородных металлов и имел общую длину рукояти и лезвия – 29 см.

В европейской версии нож-бабочка широко использовался в XVIII веке и совмещал в себе линейку, спроектированную на ручке и лезвие. По этой версии, нож является прямым потомком обычного раскладного ножа. Также обсуждается версия, что европейцы просто доработали ранее найденный на Филиппинах экзотической конструкции нож.

Оружие-бабочка

Существует еще одна версия, по которой американцы создали и завезли данный нож после второй мировой войны на Филиппинские острова. В то время на островах были столкновения между японскими и американскими армиями. После чего нож-бабочку стали использовать местные жители.

Выбор металла

Перед тем как перейти к подробной инструкции о том, как правильно сделать нож, важно тщательно подобрать материал, из которого он будет изготовлен, учитывая все необходимые технические характеристики:

• Износоустойчивость (сопротивление стираемости и деформации; зависит напрямую ото твёрдости);
• Способность выдерживать высокие температуры;
• Прочность (сохранение целостности при приложении определенной внешней нагрузки);
• Вязкость (способность удерживать форму без деформации и разрушения в процессе применения);
• Твердость (способность противостоять проникновению в собственную структуру посторонних материалов).

Нож из напильника

Рассмотрим пошагово процесс изготовления лезвия и рукояти из простого материала, который можно найти под рукой. Из двухгранного напильника.

Итак:

• Предварительно накаляем в печи металл;
• Придаем заготовке нужную форму согласно чертежу. Используем кузнечный молот, потом – точило. В конечном итоге должны сформироваться две хорошо различимые зоны – для рукояти и самого лезвия;
• Выполняем черновую (грубую) заточку ножа под бритвенный или клинковый тип ножа;
• Изготовляем рукоять из любого материала. Вырезаем ее по размерам собственной руки.
• Доводим ее до нужной формы на точильном станке;
• Состыковываем рукоять с металлической заготовкой (на заклепках);
• Шлифуем и полируем нож (наждачкой или шлифовальной машинкой с нужными насадками);
• Производим окончательную заточку лезвия;
• Используем бархотку или полироль, чтобы придать ножу окончательный завершенный вид.

Ножи: виды и основные свойства

На фотографиях ножа в Интернете можно заметить, что каждое изделие представляет собой креативный элемент, созданных из различных механизмов.

Имеется большая классификация ножей в зависимости от их функциональности: боевые, туристические, складные (к примеру, бабочка), ножи, предназначенные для охоты, мультитулы, бивачные ножи, а также обычные кухонные ножи.

Кухонные ножи покупаются уже готовыми, а вот ножи, предназначенные для охоты или для туризма можно запросто изготовить в домашних условиях самостоятельно.

Выделяют ещё такие ножи, как ножи для выживания, основная задача которых – помощь при существовании в условиях дикой природы. Этот  вариант актуален для туристов и охотников.

Лезвие такого ножа, обычно, не более 12 см. Такая длина достаточна для резки древесины, обработки дичи, чистки рыбы или иных схожих с этим действий. Небольшие габариты облегчают транспортировку такого ножа.

При изготовлении такого ножа следует большое внимание уделить материалу, предназначенному для создания лезвия. Предпочтение часто отдаётся стали.

Металл для охотничьих ножей

Сталь для охотничьих ножей используется разная. Начиная от марки 45х13 до дорогостоящих порошковых и булатных. Есть две позиции при выборе стали для клинка ножа. Она должна держать заточку и при этом легко правиться:

• Сталь 45х13 не рекомендуется для охотничьего ножа, слишком мягкая, хоть и не ржавеет;
• 65х13 часто используется для недорогих клинков. Остроты хватает обычно на один выезд на охоту, после чего требует заточки;
• 95х18 ставят на клинки ножей средней ценовой категории. При хорошей термической обработке такой клинок будет резать два или три выезда без правки;
• Инструментальные стали позволяют добиться отличных режущих свойств. К сожалению, подвержены коррозии и требуют ухода;
• Охотничьи ножи из дамасской стали показывают отличные результаты;
• Булатные ножи режут ещё лучше дамасских. Только в обоих вариантах свойства зависят от состава пакета сталей, используемых при варке булата и ковке дамасска;
• Порошковые стали (современный эквивалент булата) обладают лучшими характеристиками. К сожалению, стоят очень дорого.

Пошаговое руководство

Первое, из чего вы должны сделать ножик, это бумага. Чертеж должен иметь те же размеры, что ваше будущее оружие. Продумайте, как будет выглядеть ваш клинок, форму лезвия и рукоятки.

Далее производятся кузнечные работы. Купив лист стали нужной марки (или найдя его у себя в сарае, главное убедится, что выбран нужный тип), можно заняться обработкой. Используя угловую шлифовальную машину с отрезным кругом.

Заготовку необходимо пропустить через точильный станок. Здесь необходимо обрабатывать каждый угол, вид должен соответствовать вашему эскизу.

Режущая часть оружия готова, теперь нужно просверлить 2-3 отверстия в хвостовике для закрепления рукояти. Самый лучший вариант крепления — использовать заклепки из смеси никеля и серебра. Другой вариант – более дорогие бронзовые стержни, которые имеются в больших магазинах для хозяйства и быта.

Для того, чтобы кусок металла улучшил свои качественные характеристики, стал более прочным, необходима термообработка. Она повысит ударную вязкость избавит от излишней мягкости, присущей листовой стали. Горн или печь нужно раскалить до 800 градусов и опустить туда изделие.

Если магнит при поднесении не притянет его, значит порог в 750 градусов преодолён. Подождите 15 секунд, выньте и окуните ножик в масло (используйте защиту, так масло моментально загорится).

Но это не все. Если не отправить заготовку в духовку при температуре 200 градусов, то металл в скором времени раскрошится и потеряет свои свойства.

Далее можно заняться ручкой ножика. Для ножа бабочки нужно сделать 2 детали, обычному ножу – 1.Если материалом служит дерево, хорошенько обсушите его (но не перестарайтесь, иначе рассохнется).

Склейте части эпоксидной смолой, например, JB Weld, главное, чтобы на лезвие не попало, и ждите время, указанное в инструкции к клею.

Теперь осталось придать форму рукоятке, обточив шлифовальной машиной с лепестковым радиальным кругом. Форму можно выбирать на свой вкус. Последнее – это полировка финишным составом.

При желании можно собственноручно сделать ножны для клинка, самым простым вариантом будет просто вырезать кусок резину, повторяющий очертания вашего изделия, наложить на кусок ткани, и заклепать. Это довольно экономичный и практичный вариант.

Также для холодного оружия можно сделать заточку из точильного камня с зернистостью в 600-700 (fine)/ так вы сможете полировать и заострять ваш нож до блеска в любое время.

Приступаем к нанесению рисунка на стальное лезвие кухонного ножа

Для начала нужно найти в сети интернет рисунок, который можно разместить на клинке. В любом графическом редакторе его следует уменьшить до такого размера, чтобы он поместился на лезвии и распечатать. При помощи ножниц необходимо вырезать изображение.

Далее в блюдце наливается небольшое количество спирта, достаточное для того, чтобы распечатанная картинка полностью погрузилась в него. В спирте рисунок должен лежать до тех пор, пока бумага не пропитается. Это будет заметно по изображению, которое проступит на обратной стороне листка. Не стоит бояться передержать его в спирте – ничего плохого с рисунком не произойдёт, даже если он пролежит в блюдце сутки, он не потечёт и не расплывётся.

Рисунок нужно хорошенько вымочить в спирте, прежде чем приступать к его переносу на клинок

Использование утюга: здесь потребуется аккуратность

Ту часть клинка, на которое планируется перенести изображение, нужно обильно полить спиртом. После этого аккуратно берём бумажку с изображением и размещаем её на лезвии ножа распечатанным рисунком вниз. В это время его ещё можно поправить, не боясь смазать. Здесь следует учитывать то, что, начав работать нагревательным прибором, ничего подправить уже не удастся.

Размещаем рисунок в нужном месте клинка, поправляем его положение

Когда рисунок уложен так, как нужно, начинаем прогревать его утюгом, включённым на максимальную температуру. При выполнении этой работы следует быть предельно аккуратным, чтобы не сдвинуть листок. Дело в том, что даже чуть нагревшаяся бумага, если её пошевелить, смажет изображение, испортив его.

Прогрев производится в течение 3-4 минут, пока листок не высохнет полностью. При этом лучше переусердствовать, дольше прогревая клинок, чем прекратить работу утюгом, когда бумага ещё полусырая.

Прогреваем рисунок утюгом до полного высыхания спирта

Охлаждение клинка и удаление уже ненужной бумаги

Когда спирт полностью испарился, а клинок разогрелся, необходимо как можно быстрее его остудить. Именно для этого у меня и был припасён таз с водой, которая была охлаждена при помощи льда. Клинок ножа опускается в ледяную воду на 20-30 секунд. Необходимо следить за бумагой, ожидая, когда она полностью пропитается, теперь уже обычной водой. После того, как это произошло, начинаем медленно двигать по ней пальцем. Бумага скатывается и отслаивается.

Торопиться в этом случае не стоит – велика вероятность того, что клинок остыл не полностью, и рисунок будет повреждён.

Клинок охлаждается в ледяной воде, после чего с него аккуратно удаляется бумага

Виды травления

Основные разновидности применяемой в промышленности обработки металлов:

• электролитическое – бывает катодное и анодное;
• химическое;
• плазменное.

Электролитическое травление

Электролитическая или гальваническая обработка металла применяется для быстрой очистки деталей, нанесения гравировок и получения пазов. Металлические детали погружают в кислотный или солевой электролит. Деталь становится катодом – отрицательным электродом или анодом – положительным электродом. Поэтому классифицируют два типа электролитического травления – катодное и анодное.

1. Катодное травление. Метод применяется для снятия окалины с поверхности изделий из углеродистых сталей после горячей прокатки или проведения закалки в масле. При катодном травлении материалом для анода служит свинец, электролитом является раствор соляной, серной кислоты или соли щелочного металла. В процессе электролиза на катоде активно выделяется газообразный водород, который взаимодействует с железом, и отрывает окалину. Металлическая поверхность при катодном методе активно насыщается водородом, что повышает хрупкость заготовки. Поэтому для тонкостенных изделий катодный способ не применяют.
2. Анодная электрохимическая очистка. Это самый распространённый в машиностроении способ. Процесс заключается в механическом отрывании на аноде оксидной плёнки кислородом и смешивании с электролитом металлических молекул. Электролит представляет собой раствор кислот или солей обрабатываемого металла. В качестве катода применяют свинец, медь и другие металлы. При анодной обработке поверхность изделий становится чистой, с небольшой шероховатостью, а металл растворяется в электролите. При этом способе существует риск уменьшения толщины заготовки и перетравливания.

Химическое травление

Метод химической обработки используют для очистки поверхности детали от оксидной плёнки, окалины и ржавчины для заготовок из следующих материалов:

• чёрных металлов;
• нержавеющих и жаропрочных сталей;
• титана и его сплавов;
• алюминия.

Для травления применяют серную, соляную или азотную кислоту. Заготовку погружают в кислотный или щелочной раствор, расплав соли и выдерживают на протяжении нужного временного интервала. Необходимое время для очистки может составлять от 1 до 120 минут.

Процесс очистки происходит за счёт выделения водорода при взаимодействии кислоты с металлом. Молекулы кислоты проникают через поры и трещины под оксидную плёнку. Там они взаимодействуют с металлической поверхностью, выделяется водород. Выделяющийся газ отрывает оксидную плёнку и очищает деталь.

Одновременно с оксидами в кислоте растворяется обрабатываемый металл. Чтобы предотвратить этот процесс используются ингибиторы коррозии.

Плазменное травление

При ионно-плазменном способе очистка и снятие поверхностного слоя происходит путём бомбардировки детали ионами инертных газов, которые не вступают в химическую реакцию с молекулами обрабатываемого материала. Позволяет делать высокоточные насечки, пазы с точностью до 10 нм. Технология применяется в микроэлектронике.

Плазмохимический метод предусматривает возбуждение плазмы в химически активной среде, что вызывает образование ионов и радикалов. Активные частицы, попадая на металлическую поверхность, вызывают химическую реакцию. При этом образуются лёгкие соединения, которые удаляются из окружающей воздушной среды вакуумными насосами.

Метод основывается на химических реакциях, возникающих при использовании химически активных газов, таких как кислород, обладающих большой реакционной способностью. Эти газы активно взаимодействуют в плазме газового разряда. В отличие от плазменной обработки в инертных газах при этом способе очистки активный газ вступает в реакцию только с определёнными молекулами.

Недостатком этого метода является боковое расширение пазов.
