Правильное подключение автоматов в щитке

Откуда подводить питание — сверху или снизу?

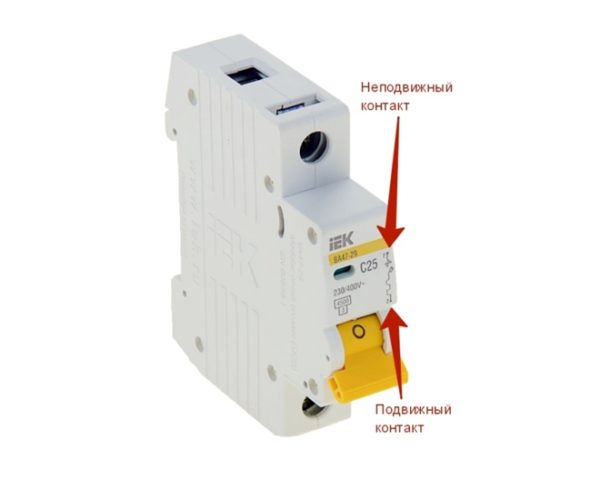

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей. Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца

Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Современные аналоги

Устаревшие переключатели в большинстве случаев, особенно в быту, заменяют на автоматические защитные устройства. Этими заменителями выступают такие приборы, как:

УЗО и дифавтомат

1. УЗО. Приспособление служит для предотвращения утечки тока. Оно способно почувствовать дифференциальный ток, от которого нагреваются электропровода, что способствует короткому замыканию, а вследствие этого и к возгоранию кабелей. Кроме этого сверхтоки могут убить человека. УЗО реагирует на утечку тока и обесточивает электролинию при возникновении аварийной ситуации. Однако данное устройство не способно защитить человека и электрооборудование от короткого замыкания и высоких нагрузок, если с ним вместе не установлен автоматический выключатель.
2. Автоматический выключатель. Это настоящий заменитель описываемого устройства. Он способен исполнять те же задачи, но имеет большой срок службы, износоустойчивость, а также удобство при эксплуатации. Автоматы, как и переключатели, имеют полюсность: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Между собой автоматические выключатели подразделяются на ручные, пружинные и двигательные. Кроме этого они отличаются по типу подсоединения и прочим критериям.
3. Дифференциальный автомат. Защитное устройство, выполняющее функции двух приборов – УЗО и автомата. Это изобретение получила свою популярность благодаря небольшим размерам, удобству в использовании. Он способен предупредить утечку тока, предотвратить короткое замыкание, а так же снизить риск поражения человека электричеством. Автомат имеет два расцепителя: тепловой – защитит от перегрузок в цепи; электромагнитный – обесточит электрическую сеть при возникновении короткого замыкания.
4. Контактор. Устройство служит для отключения и включения электрической сети на расстоянии. Это изобретение работает только при превышении номинального тока. Он не способен оградить электрическую сеть от короткого замыкания. Зачастую приборы устанавливаются на транспорте, в лифтах, а также на производстве.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

• недостаточная прочность пайки;
• при работе приборов происходит повышение переходного сопротивления;
• остатки флюса провоцируют развитие коррозии;
• снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

• a – устанавливаемый автомат;
• b – отвертка с плоским жалом;
• c – защелка на автомате, при помощи которой он крепится к Din-рейке;
• d – Din-рейка.

Установка производится следующим образом:

• одним концом паза (там где нет защелки) автомат устанавливается на рейку;
• жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
• устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

• с жилы кабеля снимается изоляционный слой (примерно 10мм);
• зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Монтаж

Как правильно монтировать автоматические выключатели в электрощит? Сначала в нем саморезами прикручиваются дин-рейки — это металлические пластины, на которые потом крепятся все автоматы и УЗО. Длину дин-рейки можно скорректировать при помощи ножовки по металлу. Кроме того, в щит прикрепляются распределительные клемники-шины. Они могут быть для нулевых проводов и отдельно для заземляющих. Современная конфигурация шин позволяет крепить их непосредственно на дин-рейку.

Установить двухполюсный автомат на дин-рейку очень просто. Плоской отверткой нужно вытянуть защелкивающуюся скобу на верхней части корпуса, приставить автомат к дин-рейке и отпустить крепление. Также осуществляется снятие. По правилам, вводный автомат устанавливают в левом верхнем углу.

Далее нужно подсоединить провода. Следует строго придерживаться схемы. К двухполюсному автомату сверху подходят вводные провода фазы и нуля, а снизу жилы отводятся в цепь

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций

Объединять автоматы можно при помощи перемычек, изготовленных из медного провода такого же сечения, как и у провода цепи. Перемычки требуются для подключения двухполюсных автоматов в ряд. А также с помощью гребенок — это изолированные шины, используются для соединения однополюсных автоматов.

Концы проводов зачищают с помощью специального инструмента стриппера или острым ножом. Затем обжимают наконечниками для кабеля ручным инструментом кримпером. Если такого оборудования нет, то можно просто облудить концы паяльником с применением канифоли и олова. При подключении проводов к автоматам необходимо крепко затягивать болты отверткой, чтобы слабый контакт не вызывал нагревания и повреждения токопроводящих материалов.

Заземляющий провод всегда проходит мимо автоматов прямиком с заземляющей шине. Нулевые провода подключаются к нулевой шине.

Основной процесс

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Подключение автомата в щитке

Для начала разберемся, что такое автоматический выключатель, зачем он нужен и какие есть виды выключателей для защиты электроцепей зданий.

Выключатель и его роль

Пакетники, автоматы, автоматические выключатели — всё это одно и то же устройство, служащее для подачи электричества к элементам электросети, и позволяющее совершать включения или отключения, а в аварийных случаях — автоматическое отключение от основной питающей электромагистрали. Но основная их задача заключается в обеспечении безопасного отключения при аварийных ситуациях.

Типы автоматов

Всего существует три типа автоматических выключателей:

• автоматические,
• УЗО,
• дифференциальные.

Автоматические — обеспечивают отключение при коротком замыкании или превышении

допустимого значения тока в сети.

УЗО — расшифровывается как устройство защитного отключения и предназначено в большей степени для защиты от удара электрическим током людей, нечаянно прикоснувшихся к неизолированным частям проводников. Также УЗО защищает от возгорания проводников и окружающих предметов в случае утечки тока из-за повреждений изоляции.

Дифференциальные — особые устройства, совмещающие в себе автоматический пакетник и УЗО. Отключение его происходит за счёт дифференциального тока и мощности потока электронов.

Правила выбора

Правильный пакетник поможет не только обеспечить бесперебойную и безопасную работу электроприборов в вашем жилище, но и гарантировать сохранность имущества и жизни. Данный вопрос желательно доверить квалифицированному электрику. Но это не значит, что самостоятельно невозможно сделать выбор. Главное — учесть при этом ряд нюансов.

Все основные характеристики, необходимы для грамотного выбора автомата, наносятся на лицевую часть его корпуса

И первое, на что следует обратить внимание, это производитель. И цена вас пусть не смущает, ведь автоматический выключатель — это не то, на чём стоит экономить

Всё же от него во многом зависит не только сохранность нашей квартиры или дома, но зачастую и жизнь.

Существуют довольно известные и хорошо зарекомендовавшие себя бренды: Legrand, Merlin Green, EKF, ABB, Schneider Electric и некоторые другие, которые производят качественный и долговечный продукт.

Особого внимания требуют номинальное напряжение и частота. Данная информация выглядит примерно следующим образом: «220/400V/50Hz». Такая маркировка помогает нам понять, что пакетник предназначен для однофазных и трёхфазных цепей частотой 50 герц и подходит для сетей 220 и 380 В.

Ещё одной из основополагающих характеристик является величина номинального тока и выражается в амперах (А). Именно от этого параметра зависит скорость отключения прибора. Чем сильнее превышено номинальное значение, тем быстрее происходит автоматическое отключение.

И ещё одним из параметров, на который нужно обращать внимание, является количество полюсов. Автоматы с полюсами от одного до четырёх наиболее востребованы для использования в частных домах и квартирах

Для однофазных цепей используют одно- или двухполюсные, а для трёхфазных -трёх- и четырёхполюсные.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

• a – устанавливаемый автомат;
• b – отвертка с плоским жалом;
• c – защелка на автомате, при помощи которой он крепится к Din-рейке;
• d – Din-рейка.

Установка производится следующим образом:

• одним концом паза (там где нет защелки) автомат устанавливается на рейку;
• жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
• устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

• с жилы кабеля снимается изоляционный слой (примерно 10мм);
• зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Как избежать главных ошибок с проводкой

Очень важно выполнять подключение автоматов в щитке своими руками с пониманием функционирования проводов. Как избежать самых распространенных ошибок для надежности контактов? Начнем по порядку

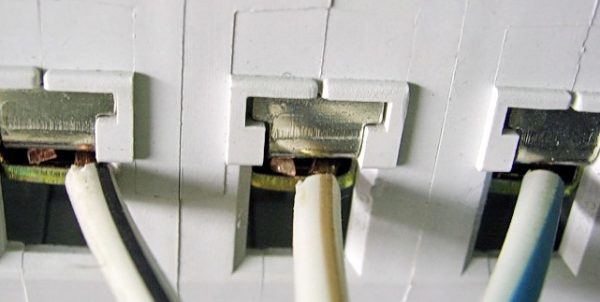

1. Чтобы получить качественный контакт, надо зачистить жилу, то есть снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже появляется риск пожара. Следите и проверяйте степень затягивания проводника в гнезде.
2. Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина превосходно справляется с подключением группы автоматов к одному питающему проводу. Но когда электрик отдает предпочтение самодельной перемычке из кабельных жил, безопасный результат получится только при использовании проводов одинакового сечения. В противном случае, когда затянутся контакты, зажим получится неравномерным (тонкая жила будет обжата хуже, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), кроме того, площадка автомата деформируется в сторону меньшего сечения.
3. Если подводите к автомату кабель с монолитной жилой, загните его конец крючком. Это мероприятие можно назвать созданием U-образного загиба и благодаря такому простому шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
4. При подключении многожильного гибкого провода его надо оконцевать перед подключением к АВ. Мы рекомендуем для оконцевания использовать НШВИ (наконечники штыревые втулочные изолированные) или наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удобный способ формировать перемычки для групп автоматических выключателей.
5. Паять и облуживать концы многожильных проводов категорически не советуем, поскольку это верный путь к “расплыванию” соединения со временем, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.

Групповая и древовидная компоновка

Следующие два вида компоновки устройств внутри распределительного щита делают более удобной эксплуатацию и обслуживание щита.

Их я подробно рассмотрел в видео, которое вы можете посмотреть ниже.

Рассмотренные три варианта компоновки распределительного щита применяются как по отдельности, так и в их комбинации. Они позволяют логически организовать устройства внутри щита, понятны для обслуживания, а также эксплуатации неквалифицированным персоналом — владельцами квартир и домов.

Распределительный щит. Внутренняя компоновка устройств при сборке

Также рекомендую прочитать

Подготовка всех необходимых материалов и инструментов

Кроме, собственно, устройств защиты понадобятся:

• DIN-рейка для крепления автоматов;
• отрезки проводов для внутренних соединений;
• бокорезы;
• отвертка;
• пассатижи;
• нож.

Важно! Если используется многожильный провод, то требуются соответствующие его диаметру обжимные наконечники. Используемые для внутренних соединений провода должны иметь сечение, не меньшее чем у отходящих в линию

DIN-рейка

Монтаж автоматических выключателей и остальных защитных приборов производят на заранее закрепленную DIN-рейку, поскольку крепление у всех устройств стандартное. Приборы могут лишь различаться по ширине в зависимости от количества коммутируемых фаз и функциональности.

Пошаговая инструкция и опасности при замене

А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.

Менять вы его будете хотя и под напряжением, но без нагрузки

Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением

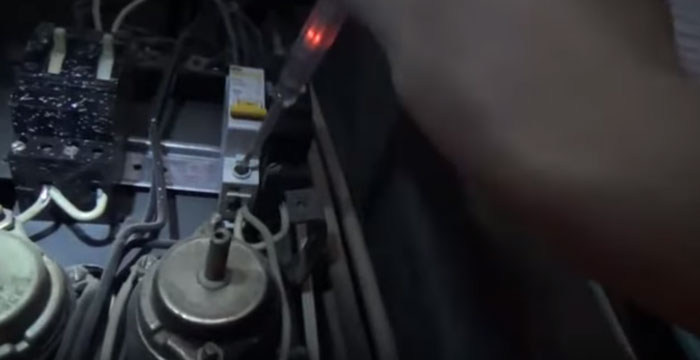

Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.

Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится

Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.

После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.

Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.

Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.

Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.

Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.

Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.

И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.

Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.

После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.

Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.

При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.

Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.

Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.

При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.

Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.

Такими подключают под напряжением вводной кабель на проводах СИП.

Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.

Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.

В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.

Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.

Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.

Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.
