Подключение электричества к частному дому

Содержание:

Ввод электрического провода в постройку

Способы подключения недвижимости к сети

Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:

  • подключение с помощью провода по воздуху;

  • подключение с помощью кабеля по воздуху;

  • подключение с помощью подземного кабеля.

Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.

Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.

Монтаж навесных проводов

Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.

Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.

Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора

Прокладывание подземного кабеля

Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.

Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес

Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.

Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.

Разводка провода внутри сооружения

В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.

  • Счетчик электроэнергии трехтарифный

  • Высота выключателя от пола

  • Нагревательный кабель для теплого пола

  • Кабель-канал: размеры, характеристики

Варианты подвода питающего кабеля от ЛЭП

В процессе монтажа электропроводки на даче перед владельцем непременно встанет вопрос — каким образом подводить к домовладению питающую сеть. КЛ понадобится тянуть от ближайшей опоры воздушной ЛЭП, естественно после получения необходимых разрешений, совместно с представителями служб электрических сетей. Можно воспользоваться одним из следующих вариантов подключения к опоре ЛЭП:

  • по воздуху;
  • под землей.


Подвод кабеля к дачному домику по воздуху Далее детально рассмотрим преимущества, недостатки, а также важные нюансы при монтаже для каждого из вариантов.

Запитывание по воздуху

Подвод питания к загородному домовладению по воздуху можно осуществить двумя методами. Первый предполагает использование кабеля СИП, что обозначает самонесущий изолированный провод. Он напрямую тянется от ЛЭП к фасаду дома. Второй вариант сопровождается предварительной натяжкой металлического троса от опоры централизованной электросети к стенам дома с помощью специальных крюков или талперов. Это позволяет использовать любые КЛ, которые в дальнейшем фиксируются к тросу.

Независимо от выбранной методики понадобится использовать дополнительные изолирующие крепежи для фиксации токопроводящих жил. Потребуется учитывать следующие факторы:

  1. При расстоянии от опоры ЛЭП до строительного объекта более 25 метров следует устанавливать промежуточные опорные столбы.
  2. В зимний период времени нагрузка на провода будет увеличена из-за скопления наледи. В связи с этим требуется правильно рассчитать несущую способность кабеля.
  3. Ультрафиолетовое излучение способствует механическому разрушению изоляционного слоя жил проводников. Поэтому необходимо использовать дополнительную защиту в виде гофры.


Нормативы подключения дома к линии электропередач

Подвод питания под землей

При запитывании загородного домовладения кабелем, проложенным под землей, рекомендуется придерживаться следующих правил:

  1. Укладка проводов производится в траншею глубиной не менее семидесяти сантиметров. За исключением случая, когда КЛ прокладывается в защитной трубе, а длина от опоры ЛЭП до вводного щитка составляет менее пяти метров. При таких условиях допускается подготовить траншею глубиной в 50 см.
  2. Траншея должна выкапываться на расстоянии не менее 60 см от фундамента. Если имеется необходимость прокладки кабеля через фундамент, то потребуется использовать дополнительную трубу в нем. Тянуть токопроводящие жилы непосредственно под фундаментом запрещено.
  3. При раскопке траншеи следует отступать нижеперечисленные расстояния от различных объектов:
    • 75 см — кустарные насаждения;
  4. 100 см — канализация, водопровод;
  5. 200 см — деревья, газопровод.
  6. Кабель должен быть бронированный и иметь соответствующую изоляционную защиту.


Подводка электричества к дому под землей Перечисленные указания обусловлены требованиями ПУЭ, ПТЭ и СНиП, независимо от выбранного сечения токопроводящих жил.

Главным преимуществом данного варианта подключения дачного дома к централизованному электроснабжению является минимальные затраты на требуемый материал. Также можно обойтись без привлечения специальной техники. Прокладка питающего кабеля под землей будет затруднена, если на участке уложена плитка или залит бетон.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Сбор и подготовка документов

Прежде всего, следует получить ситуационный план участка с нанесением всех подземных коммуникаций. При этом необходим самый свежий вариант, который есть в районной геодезической службе – именно сюда сдаются все съемки после прокладки очередного участка подземных сетей

Если у хозяина частного дома есть такой план, то важно убедиться, что он годен, и при этом выполнен в масштабе 1:500

Кроме ситуационного плана, потребуется приготовить:

  • свидетельство о праве собственности на участок (или о праве пользования землей);
  • заявление в местный водоканал;
  • технические условия от гор. водоканала.

Заявление составляется в свободной форме, с таким примерно текстом:

«Для подключения частного дома, расположенного по адресу такому-то, к городской водопроводной сети прошу выдать тех. условия».

Часто предприятие водоканала выдает готовые бланки заявлений. Адресовать свое заявление нужно начальнику водоканала, поставить подпись, дату и перечислить приложения, это копии ситуационного плана и правоустанавливающего документа на землю.

Нужно будет заполнить опросный лист – стандартный документ, в котором пользователь указывает, какое количество жильцов постоянно проживает, какие сан. тех. приборы будут установлены. Это поможет специалистам определиться с нормативным водозабором для данного жилого строения. Специалисты водоканала зарегистрируют заявление и объяснят, когда прийти за готовыми тех. условиями.

Что говорит федеральный закон о водоснабжении и водоотведении

Тех. условия, в соответствии с федеральным законом о водоснабжении и водоотведении, содержат указания:

  • относительно количества разрешенного водозабора для данного пользователя воды;
  • номер колодца, от которого можно произвести присоединение к магистрали;
  • сроки выполнения работ.

Затем следует в районную СЭС направить заявление с просьбой выдать заключение на подключение к городской водопроводной сети. Получение заключения от специалистов СЭС – сигнал о завершении первого этапа.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

  1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
  2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
  3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
    Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

Кабельный ввод

Для осуществления кабельного ввода электричества в дом от счетчика от опоры к дому прокладывают  кабель в траншее.

Подключение кабеля к счетчику на опоре

кабельный ввод

Для защиты кабеля на опоре используют трубу ПНД  или металлическую трубу подходящего диаметра.

Металлическая труба для защиты кабеля на опоре

Место выхода кабеля из трубы нужно закрыть от попадания воды и снега внутрь трубы. Для этого используют либо термоусадку, либо монтажную пену. Кабель можно использовать как алюминиевый, так и медный; желательно использовать бронированный кабель типа АВБбШв или ВБбШВ.

Кабель ВБбШв

На фото видно металлическую броню под защитной оболочкой.

 Если используется кабель без брони, то приходится применять защиту для кабеля на всем его протяжение в траншее. В качестве защиты можно брать асбестоцементные трубы или трубы ПНД для водопровода. Существует также специальная двухслойная гофрированная труба(электротехническая), правда, она в разы дороже вышеупомянутой трубы ПНД. Так что выбор зависит от вашего кошелька.  Т. к. кабель заводится через фундамент, необходимо делать отверстия в фундаменте для кабеля. Лучше это осуществить на этапе возведения фундамента: до заливки фундамента установить трубы в нужных местах  для кабеля. Если этот момент упущен, то потом придется долбить отверстия в фундаменте с помощью перфоратора, что нарушит целостность фундамента.

Кабельный ввод  является более затратным и трудоемким: кабель дороже провода СИП, необходимо копать траншею для кабеля, укладывать трубы для защиты кабеля.  Кроме этого, требуется на концах кабеля устанавливать концевые муфты для защиты жил кабеля и предотвращения попадания воды внутрь оболочки кабеля. Для монтажа концевых муфт требуются специальные термоусаживаемые трубки (ТУТ), баллончик с газом и горелка.

Концевая муфта

Но зато кабель не портит эстетичный вид дома и участка в отличие от провода СИП, который будет висеть над участком.

Хочется отметить такой  момент: некоторые одаренные личности вместо кабеля в земле прокладывают провод СИП. ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ!!!  Ни в трубе, ни каким-либо еще способом! Для этого есть КАБЕЛИ!!! (ПУЭ  )

Кстати, счетчики в Лобне подключаются к  электросети напрямую, без установки автомата защиты перед счетчиком, что опять же противоречит ПУЭ (пп.,).

В Лобне устанавливают электросчетчики «Матрица». Это указывается в технических условиях (ТУ)  на подключение электроэнергии. Причем энергосбыт навязывает установку данного типа счетчиков, что является нарушением прав потребителя. Правда, я не слышал, чтобы кто-то оспаривал это.

На этом все, что мне хотелось рассказать о том, как сделать ввод электричества в дом правильно.

Если Вы живете в Дмитровском или Солнечногорском районе, то для организации ввода в дом Вам потребуется установить трубостойку. Как это сделать, рассказано здесь.

Если Вам нужны услуги электрика для подключения дома к электросети и требуется сделать ввод электричества в дом, то Вы можете обратиться ко мне по телефону

8-926-030-64-05

Электричество заводится в здание

На практике под кабельный ввод сверлится отверстие нужного диаметра с запасом. Внутрь вставляется изолирующая труба. Просовывается электрический кабель. Понятно, неудобно каждый раз обегать столб, отключая фазу, подвал снабжают дополнительным распределительным щитом. Впрочем, место дислокации определено составом коммуникаций. Допустим, ввод электричества в частный дом воздушным путем реализуется на коротких расстояниях, подвал будет не лучшим вариантом разместить распределительный щит.

Сильно облегчается процесс закупки комплектующих. Стандарт приводит описание марок кабелей, дает указания на прокладку подземную, по воздуху. Становится ясно: то можно делать, нельзя делать. Затем вычисляется цена. Частью монтажа является стыковка кабелей, присоединение к оконечным устройствам. Используются муфты, гильзы, наконечники. Правила ввода электричества в дом потребуют качественного контакта. Медную гильзу на окончание наденете минимум двумя способами:

  1. При помощи гидравлического, иного пресса наконечник электрического кабеля обжимается по месту. В некоторых видео рекомендуется делать плоскогубцами, несогласны категорически. Ручные клещи достанете тысяч за пять (конец 2015 года), гидравлические и электромеханические дороже. Обжим может вестись квадратом, звездой, шестиугольником (последнее дороже).
  2. Из-за высокой стоимости клещей кустарные мастера практикуют пайку. Перед тем, как сделать ввод электричества в деревянный дом, закупаются горелка на цанговый баллон, немного газа. Наконечник медный укрепляется тисками гильзой вверх. Конструкция лудится для снятия оксидной плёнки. Внутрь накладывается изрядное количество припоя, топится, сверху вдевается жила кабеля. Провод вдавливается, оплавляя изоляцию, до упора. Выжидаем, сохраняя положение, остывания (полезно обдуть точку нагрева воздухом).

Нечасто ломающим голову, как сделать ввод электричества в дом, рекомендуется купить горелку-резак. Цена вопроса 2000 рублей, вещь наверняка пригодится для других целей. Наращивать алюминиевые провода. Чтобы сделать наверняка правильный ввод электричества в дом, требуется пара элементов. Муфты рассматривали кратко ранее. Остановимся на вводах. Специальные элементы монтажа, защищающие кабель против перегибания в местах входа в распределительные коробки, другие узлы. Внутренности устройств предохраняются против попадания пыли, влаги.

Замена ввода электричества в частный дом может обойтись в круглую сумму. Редкий скупердяй хочет тратиться, закупая мелочи. Цена кабельных вводов сравнительно невелика. Удовлетворить требования к вводу электричества в дом будет просто.

Как провести электричество на земельный участок: монтаж вводного устройства

Перед тем как провести электричество на земельный участок, нужно смонтировать вводное устройство. Оно обычно устанавливается на вводе в местную электропроводку и позволяет автоматически отключить подачу тока в том случае, когда в проводке обнаружена какая-нибудь неисправность.

Помимо этого, вводное устройство позволит отключить проводку на время проведения ремонтных работ или же в случае, когда она будет длительное время бездействовать, то есть когда в использовании ее не будет необходимости.

В многоквартирных домах вводное устройство обычно устанавливается на лестничных клетках или в тамбурах. А в небольших домах, которые имеют максимум два этажа, это устройство монтируется снаружи строения, на его внешней стене.

В качестве вводного устройства можно использовать плавкий предохранитель или же иную защитную конструкцию, например автоматический выключатель. В частном доме номинальный ток защитной аппаратуры не должен превышать 25 А.

Если в качестве вводного устройства будет использоваться плавкий предохранитель, то к нему нужно добавить коммутационный аппарат. Он представляет собой пакетный выключатель или рубильник.

Чтобы провести электричество на участок, как того требуют технологические правила, устанавливать любые предохранители, а вместе с ними однополюсные защитные автоматы разрешается только в фазовых проводах. На нулевых проводах такие устройства монтировать запрещено. Линию нулевого провода можно разрывать только в случае одновременного разрыва линий фазовых проводов.

Если будет однофазное ответвление, то придется устанавливать двухполюсные коммутационные или другие защитные системы. Можно также использовать и трехполюсную защитную систему, но только в том случае, если ввод планируется сделать двухпроводным или однофазным, и один из этих полюсов не будет функционировать.

Особенности расположения колодца на участке

Для получения качественной воды очень важен правильный выбор места обустройства колодца. Для выбора места расположения источника водоснабжения выработаны следующие критерии:

  1. оптимальное и удобное место на участке;
  2. допустимое расстояние между колодцами водопровода и различными объектами;
  3. величина расстояния от возможных источников загрязнения.

Кроме того, колодец должен полностью обеспечить потребности в воде, не мешать соседям и проезду, не влиять на ближайшие колодцы.

Самый простой вариант – один колодец для осмотра, который позволяет контролировать подключение водопровода к дому на вводе в строение. Максимальная величина расстояния между колодцами водопровода составляет 15 метров. Если для проводки трубопроводов понадобится изменение направления, то строится специальный колодец. В местах поворота необходимо тщательно выполнять сопряжение трубопроводов, чтобы избежать засоров в этих проблемных местах.

Расстояния от колодца до объектов участка должны составлять не менее:

  • колодец – компостная яма – 50 метров;
  • колодец – туалет — 30 метров.

В качестве питьевой воды из колодца необходимо строго соблюдать расстояния от источников загрязнения. Все нормы тщательно прописаны в СНиП, в которых учитываются не только объекты на своем участке, но и на участке соседей.

Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

  • Кухню, где хорошая хозяйка использует массу электроприспособлений….
  • Ванную и прачечную со стиральной машинкой и электронагревателем
  • Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

  • Мастерская, где умелец пользуется мощными электроинструментами
  • Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

  • Спальни, детские
  • Санузлы
  • Подсобные помещения – кладовая, гардеробная, коридор
  • Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

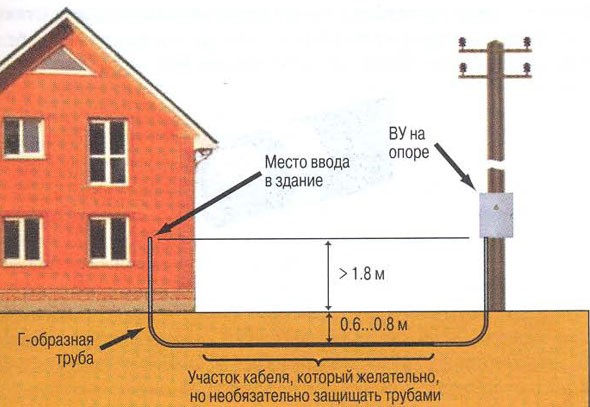

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

  • 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
  • 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него.  Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы  — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.

Этап согласования документации

Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.

На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.

После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
