Как выбрать расширительный бачок для системы отопления закрытого типа?

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

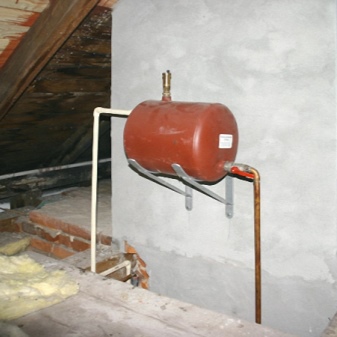

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Материалы

При изготовлении расширительных бачков применяются различные материалы, однако самыми распространенными считаются модели со стальным корпусом.

В настоящее время многие люди в стремлении сэкономить конструируют такие агрегаты самостоятельно. Для этого они зачастую используют листовые материалы, которые впоследствии собирают в единую конструкцию при помощи сварки. Также для изготовления бака расширения можно использовать самые неожиданные предметы, например, пластиковые бочки и канистры или же старые газовые баллоны. Применение подобных материалов значительно удешевляет создание расширительного бака. Несмотря на столь большой выбор подходящего сырья, специалисты все-таки рекомендуют обращаться к нержавейке, если вы планируете собирать бачок своими руками.

Что касается перегородки в таких агрегатах, то здесь большинство производителей используют высококачественную резину, синтетическую резину, сырье из бутилкаучука натурального происхождения или EPDM. Мембранные элементы для подобных агрегатов производят из различных материалов, которые по ходу использования беспроблемно переносят самый разный температурный диапазон.

Если рассматривать конкретные случаи, то:

• для бачков до 2 тысяч литров чаще всего применяются мембраны маркировки EPDM DIN 4807;
• баки, имеющие объем, превышающий вышеуказанную отметку, укомплектовываются мембранными элементами марки BUTYL.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

• после установки расширителя систему наполняют водой;
• стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
• измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
• по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Н_ст.

1. Крайне простое устройство, легко изготовить своими руками.
2. Может годами функционировать, не вызывая никаких нареканий от пользователей.

1. Коррозия повреждает расширительный бачок в первую очередь.
2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Н_ст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает. Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса. Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Критерии выбора расширительного бака

Выбрав тип бака, наступает время его приобретения

В таком случае важно знать некоторые правила и детали покупки

Покупку бака нужно проводить, зная особенности самой системы отопления. В начале, необходимо выбрать подходящий объем, конструкцию и материал мембраны

Также, стоит обратить внимание на вес расширительного бака. Этот показателей покажет длительность срока службы и уровень надежности изделия

Конечно, лучше всего приобретать продукцию известных и проверенных компаний, т. к. именно такое оборудование доставит наиболее качественную службу.

При покупке, обратите внимание на следующие показатели:

• Вид теплоносителя в системе отопления: вода или антифриз;
• Объем теплоносителя;
• Минимальное и максимальное давление;
• Рассчитайте коэффициент расширения воды при нагреве и коэффициент заполнения бака;

Согласно всем имеющимся показателям, приступайте к выбору подходящего бака.

Короткое видео очень наглядно показывает принцип работы бака закрытого типа:

В заключении можно сказать, что расширительный бак для отопления очень полезное дополнение вашей системы отопления, которое при правильном выборе предотвратит возникновение проблем с эксплуатаци.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

• Группа безопасности для отопления
• Циркуляционный насос: выбор, расчет, рекомендации

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика. Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей

Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Готовимся определить объем бетона как посчитать без ошибок

Готовясь к выполнению расчетов, следует запомнить, что потребность в бетонной смеси определяется в кубометрах, а не в килограммах, тоннах или литрах. В результате ручных или программных расчетов будет определен объем связующего раствора, а не его масса. Одна из главных ошибок, которую допускают начинающие застройщики – выполнение расчетов до того, как будет определен тип фундаментной основы.

Решение о конструкции фундамента принимается после выполнения следующих работ:

• производства геодезических мероприятий, позволяющих определить свойства грунта, уровень замерзания и расположение водоносных жил;
• вычисления нагрузочной способности базы. Она определяется на основании веса, конструктивных особенностей строения и природных факторов.

• разновидность сооружаемой основы;
• габариты фундамента, его конфигурацию;
• марку смеси, применяемую для бетонирования;
• глубину промерзания грунта.

Точность, с которой посчитан объем бетона, зависит от используемых для расчета данных.

Они разные для каждого типа фундамента:

при расчете ленточного основания учитываются его габариты и форма;
для столбчатой основы важно знать количество бетонных колонн и их размеры;
рассчитать куб бетона для цельной плиты можно по ее толщине и размерам.

От полноты используемых для расчета данных зависит точность полученного результата.

Типы расширительных бачков

В зависимости от того, в каком типе отопительной системы применяются баки, они подразделяются на 2 вида.

Открытого типа

Такой бак используется для открытого отопления
без применения принудительной циркуляции. Он представляет собой емкость без верха. На дне у бака есть отверстие, к нему при помощи резьбы подсоединяется трубопровод отопления.

В некоторых домах до сих пор можно встретить емкость, она справляется со своей функцией, при этом является достаточно устаревшей и имеет ряд недостатков:

• необходимость размещения бака на высоте;
• испарение жидкости из емкости;
• ускорение коррозийных процессов в разных участках отопительной системы из-за контакта теплоносителя с воздухом;
• большие размеры бака.

В связи с этим минусами сейчас все популярнее становятся закрытые расширительные баки.

Закрытого типа или мембранный

Применяются такие резервуары для отопительных систем с принудительно циркуляцией. Емкость компенсирует скачок давления не только при нагреве теплоносителя, но и при включении циркуляционного насоса.

Его еще называют  баком мембранного типа из-за особенности внутреннего строения. Это сферический или плоский резервуар, который внутри резиновой мембраной разделен на две полости:

• одна заполняется теплоносителем через патрубок с резьбой;
• другая – инертным газом или воздухом.

Во второй емкости есть ниппель, регулирующий давление газа. Отсеки не соединяются друг с другом.

Принцип действия закрытого бака прост:

• избытки горячего теплоносителя попадают в одну из камер, объем которой увеличивается;
• давление в газовом отсеке растет, что позволяет скомпенсировать напряжение в отопительной системе.

Когда теплоноситель остужается, процесс в баке идет по обратному пути.

Существуют 2 разновидности емкости закрытого типа в зависимости от мембраны:

1. В одних мембрана выполнена в виде диафрагмы, которую нельзя сменить. Такие емкости дешевле.
2. Во втором виде закрытых приборов мембрана съемная и имеет вид груши.

Выбор зависит от возможностей покупателя. При этом надо учесть, что повреждение этого резинового элемента происходит достаточно редко.

Перед покупкой бака нужно определиться с его объемом.
