Как пользоваться микрометром: подробная инструкция, видеоурок

Содержание:

Как пользоваться часовым микрометром

В отличие от аналоговых устройств, микрометры часового типа позволяют выполнять исчисления до тысячных долей миллиметров. Как пользоваться часовыми или рычажными устройствами, известно не многим, и если к вам в руки попал прибор такого типа, тогда следует научиться пользоваться им.

Для начала разберемся, зачем нужна шкала на приборе, и как правильно выполнять исчисления. Большинство часовых микрометров имеют опцию контроля силы сжатия губок. Эта опция позволяет избежать деформации заготовки, что особенно актуально, когда надо померить размер детали из мягких материалов, например, медь, алюминий, латунь и т.п. Принцип работы этого механизма следующий:

  • При сжатии детали в губках, происходит отклонение стрелки механизма в большую или меньшую сторону. Если сила прижима превышает предел, то стрелка начинает отклоняться выше нолевой отметки на шкале в сторону к плюсовому значению. Если же прижим слабый, то стрелка на шкале будет отклоняться в сторону к минусу
  • Показатель необходимого прижима — это когда стрелка устанавливается на ноле. При таком положении можно производить измерительные манипуляции, зафиксировав для этого положение подвижной губки

Обычно все рычажные микрометры не имеют трещотки, так как вместо нее используется механизм определения силы момента в виде стрелки. При таком механизме следует быть внимательными, чтобы не пережать деталь, так как если она будет хрупкая, то деформируется, а при высокой прочности, произойдет повреждение резьбовой конструкции микрометра.

Для измерения рычажным микрометром выполняются аналогичные манипуляции, как и с аналоговыми моделями, только при этом пользователь дополнительно получает информацию о размере не только до десятых и сотых долей миллиметров, но и до тысячных за счет стрелочной шкалы. Принцип проведения измерений стрелочным прибором следующий:

По стеблевой шкале определяется целое и десятое значение в миллиметрах
По шкале нониусной или на барабане высчитывается значение сотых долей миллиметров, то есть два знака после запятой
По стрелочной шкале высчитывается значение тысячных, то есть три знака после запятой

При этом немаловажно учитывать, что значение 10 на стрелочной шкале соответствует величине 0,01 мм. К примеру, когда по стеблевой и нониусной шкале было установлено значение 5,25 мм, а на часовом индикаторе стрелка остановилась на значении 13, тогда приплюсовываем к 5,25 значение 0,013 и получаем 5,263 мм

Пользоваться микрометрами не трудно, но при этом надо знать инструкцию и назначение каждого элемента.

Это интересно! В конструкции стрелочных устройств имеется также опция быстрого определения размеров идентичных деталей, что очень удобно при проведении контроля качества изготавливаемой продукции. Заготовка устанавливается между губками прибора, а отклонение стрелки в большую или меньшую сторону от ноля означает наличие дефекта.

https://youtube.com/watch?v=tEuPfU9zdMY%3F

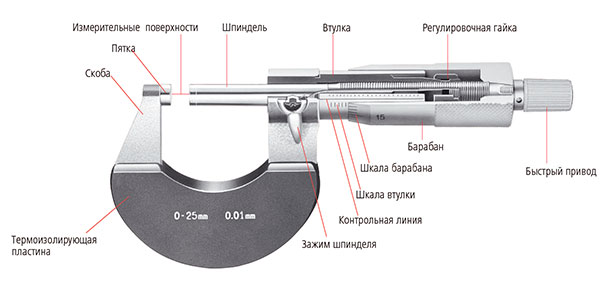

Конструкция инструмента и его применение

Чтобы узнать, как пользоваться микрометром, необходимо сначала разобраться с конструктивными особенностями этого инструмента. Конструктивно он напоминает штангенциркуль, но с незначительными отличиями во внешности. Одно из самых главных отличий — это непонятная система исчисления, которая отображена на цилиндрическом основании. Многих вводит заблуждение такая конструкция, и возникает желание отказаться от проведения измерительных процедур. Однако все намного проще, и в материале подробно описан принцип использования микрометра для вычисления минимальных значений измеряемой детали.

Рассматриваемый тип измерительного прибора состоит из целого ряда составных элементов. К таковым элементам относятся следующие детали:

  1. Скоба или основание, в котором размещается измеряемая деталь. Кстати размеры скобы бывают разными, что определяет возможность измерения деталей соответствующих размеров
  2. Пятка — это неподвижная часть (губка) на скобе, которая служит в качестве зажимного устройства при измерении деталей
  3. Подвижный винт или губка — он отвечает не только за прижим детали, но и за отображение соответствующих сведений, что зависит от размера детали
  4. Зажим — расположен на скобе, и служит для фиксации подвижной губки в соответствующем положении. Этот зажим нужен для того, чтобы при снятии замеров губка не сместилась со своего положения
  5. Шкала стебля — имеет горизонтальное расположение, и состоит из двух частей, разделенных линией. Нижняя часть отвечает за показания целого числа в миллиметрах, а верхняя за десятые доли. Прямая линия служит для проведения расчетов по нониусной шкале
  6. Барабан — цилиндрическая подвижная деталь, которая перемещается вместе с подвижной губкой. На барабане нанесена по окружности нониусная шкала (ее еще называют круговой), по которой определяются сотые и даже тысячные доли миллиметров
  7. Трещоточный узел — это механизм, который позволяет плотно зафиксировать деталь в губках, но при этом исключить ее деформирование. Трещотка выставлена на соответствующую силу момента, поэтому при плотном соединении подвижной губки со стенкой измеряемой детали, происходит ее прокручивание

Прибор имеет простую конструкцию. В зависимости от видов, конструкция может несколько отличаться, однако один из первых измерителей был обычный прибор, как показано на фото выше. Такие устройства пользуются спросом и сегодня, и встречаются довольно часто в разных сферах. В домашнем хозяйстве микрометр также необходим, так как часто возникает необходимость измерить диаметр поршня или размер мелких деталей. Многие даже не знают, что можно измерять этим прибором, поэтому стоит разобраться.

Описание и действие

Прибор на современном рынке представлен множеством типов и моделей, которые по принципу действия и правилам эксплуатации не имеют существенных различий. Исключением являются лишь электронные и лазерные приборы.

Название инструмента указывает размерную величину, в пределах которой прибор способен с достоверной точностью определить размер детали. Один микрон — очень мелкий параметр; на практике чаще пользуются точностью в 50 микрон — это величина, значение которой может повлиять на результат сборочных работ либо настройку детали.

Читать также: Изготовление лебедки своими руками

Приемы измерения микрометром — абсолютный и относительный. При первом варианте разъем прибора прилагается непосредственно к поверхности детали. Зажимы для крепления выставляются в соответствии с геометрией измеряемой детали. Показания в микронах снимаются согласно измерительным шкалам.

Относительный метод основан на данных, снятых при измерении предметов, которые находятся в непосредственной близости к искомому объекту обмера. В дальнейшем с их помощью косвенным математическим путем устанавливаются искомые параметры этого предмета.

Виды нутромеров

Нутромер — это измерительный прибор, который классифицируется на два основных вида. Отличаются приборы по способу проведения измерительных манипуляций. Они бывают:

  1. Микрометрические — предназначены для определения точного расстояния в миллиметрах.
  2. Индикаторные — отличаются конструктивно от микрометрических, и предназначены они для определения разницы реального размера от шаблонного. Обычно такие приборы являются незаменимыми инструментами мастеров, занимающихся ремонтом и расточкой двигателей внутреннего сгорания.

На виды нутромеры классифицируются еще по такому признаку, как количество точек соприкосновения. Они бывают двухточечными и трехточечными, и отличаются по численности касательных элементов. Наиболее популярными среди микрометрических инструментов являются двухточечные модели.

Трехточечные устройства оснащены тремя наконечниками, расположенными под углом 120 градусов. Используются они для исключения возможных субъективных погрешностей, поэтому характеризуются более высокой точностью измерений в отличие от двухточечных.

Это интересно! Для получения более точных результатов измерения, необходимых, например, в автомобилестроении, используется штихмас с пневматическим наконечником. Приборы такого типа еще называются пробковыми.

Классифицируют нутромеры на виды по такому важному критерию, как отображение полученных значений. Наиболее популярными являются механические приборы, имеющие микрометрическую шкалу, по которой пользователю необходимо самостоятельно определять полученные значения

Индикаторный штихмас оснащен стрелкой и измерительной шкалой, по которой определяются полученные значения. Количество стрелочных указателей зависит от точности прибора.

Самым дорогим и точным является электронный нутромер. Вместо измерительной шкалы, прибор оснащен электронным дисплеем, на который выводятся соответствующие значения при измерениях.

Приборы по назначению классифицируют на следующие виды:

  1. Для измерения маленьких отверстий. Внешне они сочетают в себе детали от штангенциркуля и микрометра, но главным их назначением является измерение внутренних отверстий небольших по размеру деталей.
  2. Рычажные — они состоят из стрелочного или цифрового дисплея и рычагов, соединенных с выступающими концами. Концы направлены в противоположную сторону друг от друга. Предназначен такой инструмент для измерения размеров паза внутри цилиндрических деталей.

Существует еще очень много других модификаций нутромеров, отличающиеся по типу и форме используемых наконечников, при помощи которых выполняются измерительные манипуляции.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

  • Суппорт
  • Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

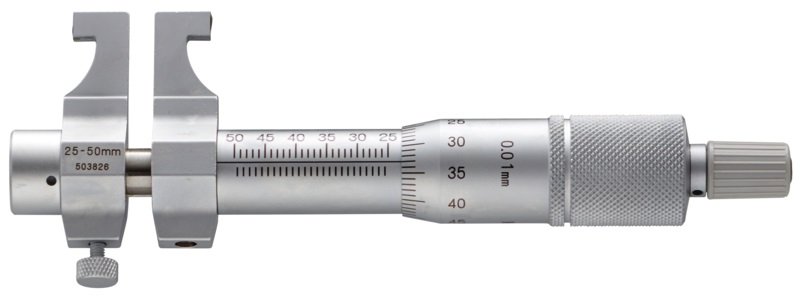

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Основные разновидности

В зависимости от длины передвижного шпинделя (винта) микрометры классифицируют по типоразмерам. Приборостроительная промышленность производит устройства для измерения размера деталей в диапазонах:

  1. от 0 до 25 мм,
  2. от 25 до 50 мм,
  3. от 50 до 75 мм,
  4. до 500−600 мм.

Ряд измерительных приборов дополнительно укомплектован установочными концевыми мерами для возможности выставления устройства в позицию «на ноль».

Микрометры имеют различие по видам (по ГОСТ 6507–90 ) в зависимости от назначения и конструктивной принадлежности (ручные и настольные).

Широко распространены в использовании следующие виды измерительных микрометров:

гладкие — предназначены мерить наружные размеры;
листовые — для толщины лент и листов, оснащены стрелочным циферблатом;
трубные — для толщины трубных стенок;
проволочные — для толщины проволоки;
микрометрические головки — для измерения перемещения;
зубомерные — измеряют нормали зубчатых цилиндрических колес, что важно для контроля качества при их производстве.

Помимо отображенных в ГОСТ, используются и другие виды инструмента:

  1. рычажные микрометры — принцип действия прибора основан на механизме измерения линейных величин с помощью метода сравнений и оценок (модель МРИ);
  2. микрометры призматические — для измерения внешнего диаметра инструмента со множеством лезвий (серия МТИ, МПИ, МСИ);
  3. нутромеры микрометрические — для измерения внутренних параметров различных деталей (НМ, НМИ);
  4. канавочные;
  5. резьбомерные;
  6. универсальные и прочие.

Электронный инструмент

Для скоростных обмеров предназначены приборы с наличием электронной «цифровой» индикации, значение произведенных измерений у которых отображается на отдельном табло (к примеру, микрометр модифицированный МК — МКЦ).

Современные микрометры с цифровой индикацией имеют ряд определенных достоинств:

  1. Внутренняя электронная начинка в составе устройства и цифрового табло индикации значительно облегчает работу, связанную с измерением, и экономит время, расходуемое на считывание результатов. Табло индикатора электронного микрометра отображает все полученные измерительные данные, при этом проблемы со снятием данных, как правило, отсутствуют.
  2. Ощутимое преимущество цифровых устройств (ГОСТ 6507−90) составляет цена деления шкалы 0,001 мм и малые значения предела допустимой погрешности.
  3. Модели электронных микрометров способствуют осуществлению не только абсолютных, но и относительных измерений.
  4. Существует возможность из какого-либо положения в диапазоне измерений выставить прибор в нулевое значение. Это свойство полезно при техническом контроле, разбраковке изделий, сложных обмерах.
  5. Разбраковку и контроль качества деталей реально ускорить, если в память микрометра заложить допустимые граничные значения измерительных величин. Современные прогрессивные модели микрометров обладают такими функциональными возможностями.
  6. Устройства последних модификаций имеют разъемы, позволяющие отображать статистические данные измерений при помощи компьютера. Эта функция полезна при анализе серии измерений и для ведения отчетной документации испытаний.
  7. Универсальность цифрового прибора при пользовании также является плюсом, она дает возможность использовать как метрическую, так и английскую систему измерений.

Ощутимым недостатком цифровых измерительных устройств является ненадежность в работе. Всякая цифровая техника нуждается в особо аккуратном обиходе. Механическая модель микрометра при возможном падении не особо пострадает, хотя это отразится на способности работать в дальнейшем. При цифровом аналоге в таком случае существует риск немедленного прекращения работы, ремонтных затрат или даже замены прибора.

https://youtube.com/watch?v=2hpbMqMTYnI

Лазерный микрометр

Лазерный микрометр — новейший универсальный измерительный инструмент. Главное отличие прибора от механических аналогов — это потребность в автономном источнике питания.

Микрометр служит для бесконтактных измерений линейных величин, определения зазоров, ширины, толщины, внутренних диаметров в технологических объектах. Посредством лазерного устройства измеряют уровни сыпучих веществ, отслеживают положение объекта.

По причине высокой себестоимости лазерный манометр пока не пользуется большим спросом в частных кругах.

Originally posted 2018-03-28 15:34:19.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

  • недорогой;
  • легкий и компактный;
  • надежный;
  • есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип Механический гладкий
Точность измерения 0,1 мм
Особенности Фиксирующий зажим
Цена 1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

  • удобная эксплуатация;
  • высокая точность;
  • скорость работы;
  • есть зажим;
  • механическая и цифровая шкала.

Недостатки:

  • зависит от источника питания;
  • стоит дороже обычных микрометров.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, цифровой экран, механическая шкала
Цена 3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

  • высокая точность;
  • возможность подключения к ПК;
  • прочный винт из твердого сплава.

Недостатки:

  • зависит от источника питания;
  • нет механической шкалы;
  • большая цена.
Тип Гладкий цифровой
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, подключение к компьютеру
Цена 5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

  • высокая точность измерений;
  • рычажный механизм;

Недостатки:

  • вес — 80 грамм;
  • цена;
  • маленький диапазон измерения.
Тип Рычажный механический
Точность измерения 0,001 мм
Особенности Фиксирующий зажим, рычажная пятка без трещотки
Цена 20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

  • удобно работать с листами;
  • легкий и компактный;
  • высокая точность измерения.

Недостатки:

  • ограниченный диапазон задач;
  • цена.
Тип Механический листовой
Точность измерения 0,01 мм
Особенности Радиальная шкала
Цена 7500 рублей

Комплектация микрометра

Универсальный измерительный инструмент лучше всего подходит для использования в быту. В комплект устройства может входить до пяти разных сменных пяток, благодаря чему можно производить измерения предметов различных форм и размеров. Данный тип микрометра состоит из нескольких основных элементов.

  1. Специальный стебель, на поверхности которого расположены шкалы, являющиеся основой нумерации. Эта деталь имеет два вида шкалы: основная, которая уже пронумерована и указывает на количество целых миллиметров, и дополнительная шкала — показывает не целые, а количество половин миллиметров.
  2. Качественный инструмент оснащён прочной скобой из жёсткого материала. Проблема некачественных микрометров в том, что при незначительном повреждении и деформации скобы, ухудшается точностью измерения прибора.
  3. Устройство включает в себя эталон — специальный элемент, предназначенный для осуществления систематических проверок точности настроек прибора. Стоит сразу отметить, что далеко не каждый микрометр включает в комплект данную деталь.
  4. Прибор имеет пятку. Данный конструктивный элемент бывает двух типов: встроенный в корпус микрометра и съёмный. Однако последний вариант встречается только у тех приборов, которые имеют широкий измерительный диапазон.
  5. Для точного измерения десятых и сотых долей миллиметров в прибор встроен специальный барабан. Кроме того, торцовая часть этого элемента также используется в качестве указателя для шкалы, расположенной на стебле устройства.
  6. Устройство также состоит из стопорного механизма, который выполнен в форме винтового зажима. Данный элемент необходим для того, чтобы фиксировать прибор в период настройки его параметров либо в процессе снятия показаний.

Электронные версии микрометров имеют табло, которое может настраиваться одновременно на несколько разных систем отсчёта, к примеру, сразу на дюймы и миллиметры. А также табло показывает индикатор заряда батареи. Если прибором, в процессе проведения замеров, не пользоваться более пяти минут, срабатывает автоматическое выключение системы, позволяющее экономить заряд.

Способы проведения измерений

Измерение микрометром можно осуществлять двумя основными способами.

  • Относительный метод. Предполагает измерение различных предметов и границ, располагающихся близко к измеряемой детали, размеры которой потом предстоит вычислить посредством математических расчётов.
  • Абсолютный метод. В этом случае измерение осуществляет путём прикладывания разъёма микрометра непосредственно к предмету, который предстоит измерить. Чтобы зафиксировать измеряемую деталь, выставляются специальные зажимы, которые есть у прибора. После чего размеры этого предмета считываются со шкал, которые расположены на стебле устройства.

Важно помнить, что перед тем как начать пользоваться микрометром, необходимо дать время прибору немного побыть в одном температурном режиме. Как правило, достаточно около трёх часов

Настройка прибора

Перед началом проведения измерений необходимо подготовить микрометр и настроить его, чтобы избежать возникновения погрешностей в процессе вычисления размеров. Процедура настройки включает в себя несколько обязательных этапов:

  1. Вначале необходимо проверить прочность крепления пятки прибора.
  2. Также проверяется жёсткость крепления стебля микрометра в скобе.
  3. Всё конструктивные элементы устройства следует тщательно протереть мягкой тряпочкой.
  4. Далее нужно проверить нулевые данные. Как правило, у большинства моделей инструмента для этой цели соединяются винт устройства и верхняя часть пятки так, чтобы было несколько щелчков трещотки — в пределах трёх — пяти щелчков. Если всё делать правильно, показания микрометра должны оказаться на уровне 0.00.

После настройки можно приступать к проведению измерений.

Виды микрометров

Классификация микрометров зависит от целей измерения. Прибор применяется для отбраковки деталей различной комбинации.

По методу индикации

Приборы работают с одним принципом. Впрочем подсчёт долей миллиметра, тех самых, которые размещены на подвижном барабане, может выполняться по-разному.

Аналоговые микрометры

Основной плюс подобного устройства – его долговечность. И если вы даже его уроните, то после маленькой настройки он вновь будет работать исправно. Чего не скажешь о цифровых или, например, рычажных приборах.

Рычажные микрометры

Эти приборы применяются при отбраковке изделий, увеличивается скорость проверки благодаря тому, что не нужно вглядываться в шкалу.

Цифровые микрометры

В данном случае технология замеров не отличается ничем от аналоговой. В основе все тот же микрометрический винт, впрочем, показания выводятся в виде точных цифр, что повышает качество измерений и фактически исключает ошибки.

Лазерные микрометры

Наиболее современные, но и очень дорогие – это лазерные микрометры. Обмеры производятся на основании данных, которые получены после анализа отклонения луча лазера. Специализированный фотоэлемент фиксирует разницу и выводит данные на монитор. Эти приборы просят аккуратного ухода и специализированной настройки. В обиходе их применять нецелесообразно.

Процесс измерения происходит сразу же. Лазерному прибору под силу померять делать разнообразной формы. С другой стороны, он уязвим к пыли, ударам и толчкам. Им довольно трудно померять внутренние размеры детали.

По области использования

Как мы уже выяснили, микрометр – специализированный прибор для измерений. Его применяют в самых различных областях. Собственно поэтому выделяют много вариантов микрометров для любых целей.

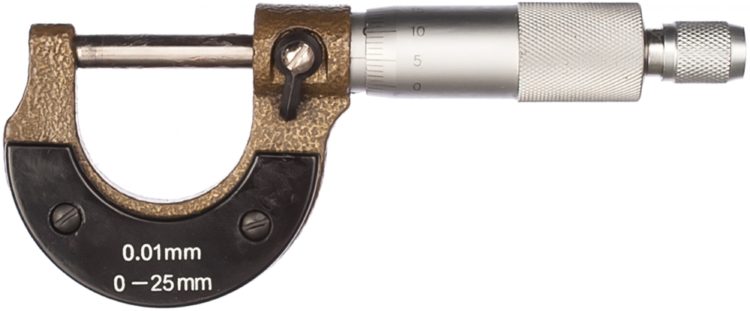

Гладкий микрометр

Он весьма удобный чтобы провести измерения круглых и плоских деталей. Очень часто меряется диаметр детали или его сечений.

Микрометр чтобы провести измерения расстояния между зубцами или зубомер

Данный прибор имеет конусообразные насадки, которые дают возможность мерить ширину пазов, а еще размеры зубьев шестерёнок или зубчатых колёс. Для калибровки приборов применяют эталонные детали.

Микрометр чтобы провести измерения труб

Для прибора есть специализированные насадки, которые могут померять неравномерную и бугристую поверхность (что особенно актуально, если трубы, например, покрылись ржавчиной).

Микрометр чтобы провести измерения толщины листов

Достаточно часто мы приобретаем изделия не той ширины, как говорит изготовитель. В данных приборах винт имеет небольшие размеры, но более дробный шаг разделений, который дает возможность более точно определить размеры. Есть два способа подобного рода устройств:

  1. С узкими и плоскими насадками ? чтобы провести измерения нешироких заготовок и листов.
  2. С удлинёнными насадками ? для замеров более вытянутых и широких листов.

Многофункциональный микрометр

Минус в том, что насадки нужно навинчивать, выходит лишний стыковочный шов, что может оказать влияние на качество измерений.

Проволочный микрометр

Данный прибор относится к типу узкоспециализированных. Это небольшой микрометр, который применяется чтобы провести измерения диаметра проволки и шариков в подшипниках.

Призматический микрометр

Это своеобразный прибор, который помогает определить диаметр трудных инструментов, например, лезвия или ножей. Насадка сделана в виде призмы.

Канавочный микрометр

В его конструкции предполагается специализированный щуп, который выдвигается в нужную территорию. С его помощью легко померять глубину ям, канав, углублений.

Микрометр для горячего проката

Специальный вид микрометра, который меряет толщину изделия во время его прокатывания через щипцы. Для этого применяется специализированное колесо, на которое нанесена разметка.

Микрометр-нутрометр

Зачастую используется в токарном деле. Когда во время работы необходимо контролировать диаметр внутри вытачиваемой детали.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
