Вывод дымохода через стену — инструкция

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

• мощность котла влияет на диаметр трубы дымоотвода;
• помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
• в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

• базальтовое волокно;
• вермикулит;
• минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
2. Не нужно заливать массивное основание под печным устройством.
3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
4. Легкий вес деталей ускоряет сборку.
5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы  –  до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома — канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
3. Соединяют оба колена.
4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

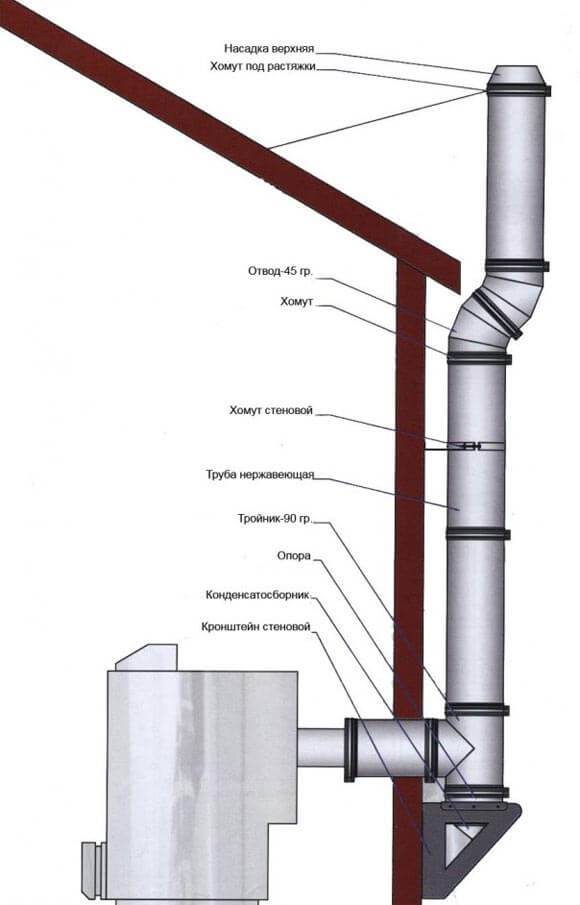

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

• в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
• место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
• трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Комплектующие дымохода

Сейчас ассортимент этих деталей очень широк, он позволяет соорудить конструкцию любой сложности и конфигурации. Монтаж дымохода из нержавеющей стали не обходится без следующих изделий:

1. Отводы — 45 и 90°. Первые используют для изменения направления системы на наклонных либо вертикальных участках. Второе колено монтируют при переходе от горизонтального участка к основному, вертикальному.
2. Прямые трубы. Их длина — 330 -1000 мм. Они имеют раструбное соединение, не требующее дополнительных крепежных деталей.
3. Тройники — 45, 87°. Они служат для отсечения конденсата. Их стыкуют раструбным способом, либо «один в один».
4. Сборник (отвод) конденсата. Его монтируют в нижней части основного вертикального участка.
5. Ревизия. Ее функции — обеспечение проверки канала и очистки от сажи. Ее устанавливают у основания вертикального канала, под тройником.
6. Гидроизоляционная юбка, искрогаситель, колпак — детали, обязательные для верхней части дымохода.

Могут потребоваться специальные элементы, которые будут использоваться для прохождения через стену, перекрытие либо кровлю. Их (например, потолочно-проходной узел) производители не всегда предусматривают, поэтому иногда единственный способ – их самостоятельное изготовление.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

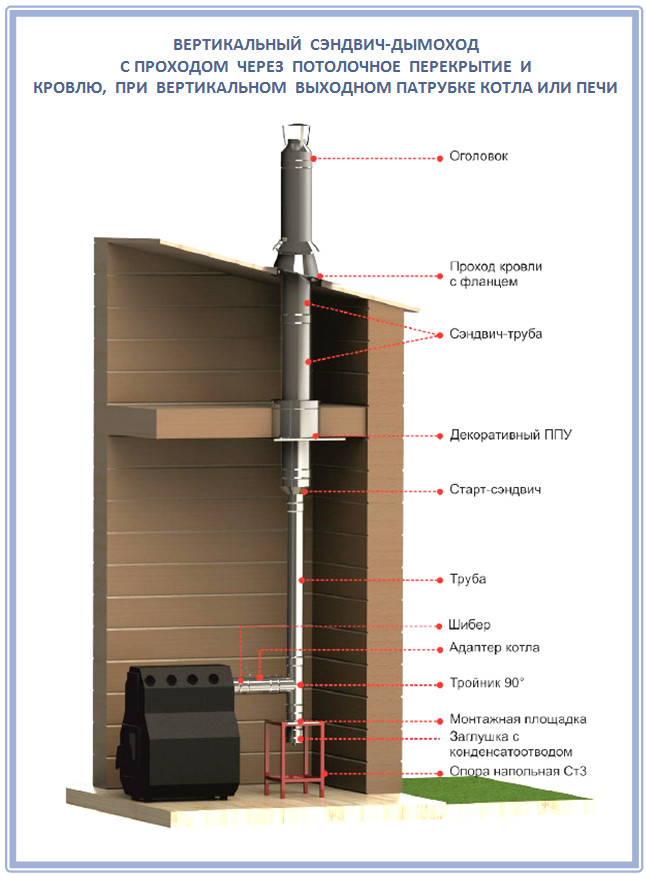

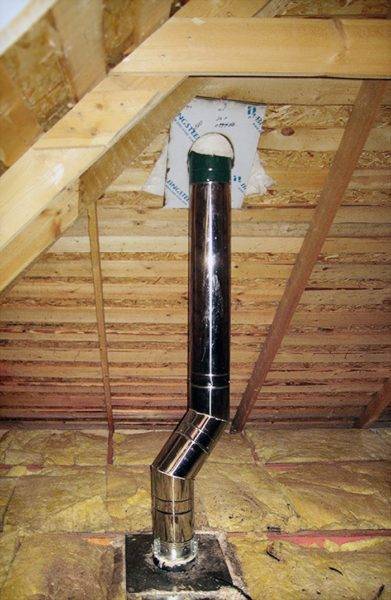

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

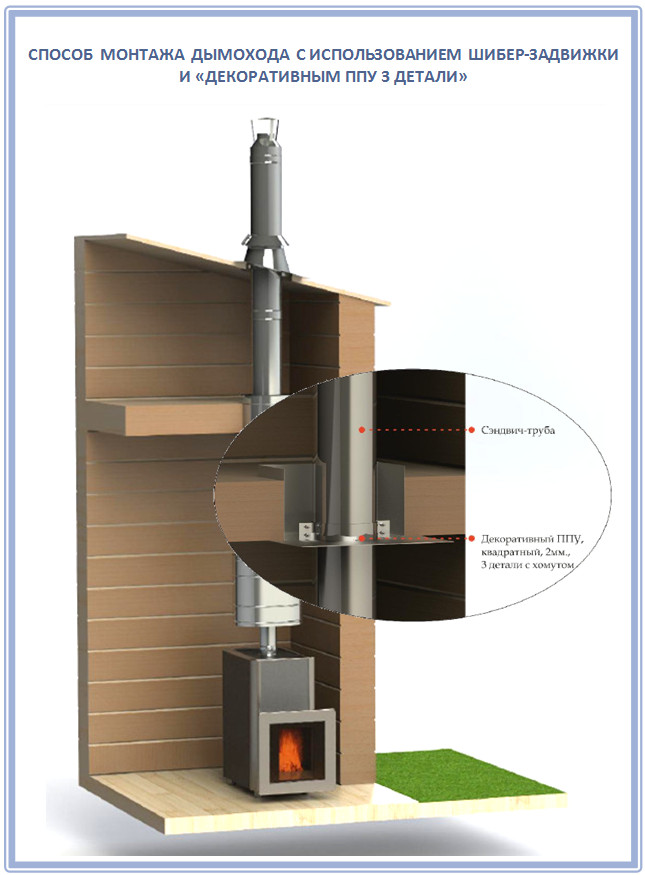

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Монтаж стального нержавеющего дымохода

Детали для сборки нержавеющего дымохода весьма разнообразны, поэтому конфигурация канала может быть любой без вреда для силы тяги и рабочего процесса в печи. Довольно часто элементом дымоотвода становится гофрированная труба и несколько колен, помогающих избежать глобальной реконструкции стен.

Инструкция по сборке дымового канала

Дымоход из нержавеющей стали устанавливают следующим образом:

1. На бумаге создают набросок конструкции, в котором отражают предполагаемую конфигурацию дымового канала. Затем выполняют разметку стен, указывая, где именно будет прикреплена труба. По результатам этой работы определяются с длиной конструкции и находят все детали, в том числе поворотные элементы для соединения отрезков труб. При этом не забывают о фрагменте дымохода, выходящем на крышу дома. Он должен немного подниматься над уровнем конька кровли.
2. До сборки дымохода места соединения труб смазывают герметическим составом. Специальное средство позволит сделать сочленение деталей более надёжным.
3. Двигаясь снизу вверх, одно звено дымохода подсоединяют к другому. Элементы стыкуют друг с другом так, чтобы верхний участок был вставлен в нижний на особую задвижку. При отсутствии этого приспособления один элемент вставляют в другой примерно на одну вторую размера внешнего диаметра.
4. На всех стыках элементов крепят хомуты. Изготовленная конструкция фиксируется на внешней или межкомнатной стене дома через каждые 1,5 или 2 метра. Обязательному закреплению подлежат элементы, проводимые через стену, и ревизионные отделения трубы. На дополнительные кронштейны дымовой канал фиксируют в зонах расположения тройников и колен.

Видео: соединение элементов дымохода

Правила установки нержавеющей трубы

Монтаж конструкции следует выполнять, руководствуясь следующими правилами:

• горизонтальные элементы и колена нельзя устанавливать в местах, где они будут тесно контактировать с электрическими проводами и газовыми трубами;
• элементы дымохода запрещается соединять в месте прохождения конструкции сквозь стену;
• фрагменты трубы, расположенные по горизонтали, нельзя делать длинными (допустимый предел — 1 м);
• направление дымохода разрешается менять не более трёх раз;
• диаметр выбранной стальной нержавеющей трубы не может быть меньше размера патрубка, идущего из топки печи или камина;
• при проведении дымового канала через стену потолочное перекрытие и кровлю вокруг неизолированной трубы из нержавеющей стали принято оставлять хотя бы метр свободного пространства;
• высота дымового канала должна составлять более 5 метров, иначе продукты сгорания топлива будет плохо вытягивать наружу;
• стальную нержавеющую трубу принято проводить через негорючий кровельный материал, создавая просвет в 13–15 см;
• стальной нержавеющий дымоход, устанавливаемый на открытом воздухе или в холодном здании, полагается обкладывать теплоизоляционными материалами;
• в месте вывода дымового канала сквозь кровлю из горючих материалов необходимо смонтировать устройство, гасящее искры.

Важные принципы монтажа дымоотвода

Желая сделать работу дымохода эффективной, стоит прислушаться к некоторым рекомендациям. Во многом они касаются использования гофрированной трубы. Её можно монтировать как в доме, так и за его пределами, но лучшим местом для размещения такого изделия считается переход от патрубка печи к главному каналу.

Советы мастеров не обходят стороной и форму отверстия под трубу. Его лучше делать прямоугольным или эллипсовидным. Дырка в крыше должна находиться там, где дымовой канал смог бы пройти по центру между балками потолка и элементами несущей конструкции крыши.

Монтаж дымовой трубы из нержавеющей стали подразумевает обязательное проведение работ по гидроизоляции конструкции

Это важно, ведь верхний участок трубы, не защищённый от сырости, может стать виновником просачивания влаги на пол чердака

Видео: монтаж дымохода из сэндвич-трубы

Канал для выведения дыма, сделанный из нержавеющих стальных труб, хорошо справляется с возложенными на него функциями. Монтаж этой конструкции покажется простым, как лёгкая математическая задача, если знать тонкости процесса и учитывать советы мастеров.

Устранение протечек рядом с трубой

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

• наложить битумную ленту;
• установить манжеты из резины;
• изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Использование битумной ленты

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

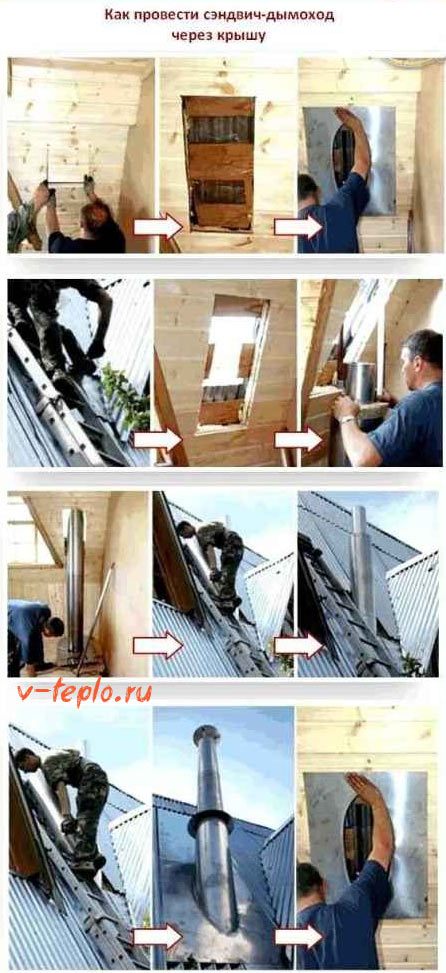

Как сделать проход трубы дымохода через крышу из металлочерепицы?

• битумную ленту;
• ножницы;
• щетку по металлу;
• газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты

Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

Использование резиновой манжеты

Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

• в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
• подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
• чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

Обустройство металлического фартука

Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

• из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
• верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
• нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.

Болгарка

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.

Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Монтаж дымохода из нержавеющей стали

Модульные дымоходы сейчас в фаворитах, так как с их помощью можно без особого труда придумать и осуществить установку системы любой конфигурации, не заботясь об ущербе для работы отопительного оборудования, для тяги.

Подготовительный этап включает расчеты дымохода, составление эскиза и размету стен под крепления. Последняя операция дает возможность максимально точно определить общую длину конструкции, нужное количество и вид деталей для сочленения участков.

Сборка внутреннего дымохода

Монтаж дымохода из нержавеющей стали начинают с теплогенератора.

1. На него надевают переходник-адаптер, промазывают соединение герметиком, затем фиксируют хомутом. Потом вставляют одностенные трубы, перемежают их комплектующими элементами. Модули насаживают на глубину, которая равна половине их внешнего диаметра.
2. После того как сформировался канал для выхода на крышу, формируют потолочно-проходной узел — самодельный либо (лучше) заводской. Через кровлю выводят трубу-сэндвич, надевают на нее угловой проход, конус, юбку и колпак-оголовок.
3. После окончательной подгонки элементов герметиком обрабатывают внутренние швы дымохода. Если конструкцию предпочитают оставить разборной, то используют термостойкую монтажную пену только на стыках модулей.

Однослойные трубы утепляют, все сочленения гидроизолируют, используя уплотнители, а также герметик.

Монтаж наружной конструкции

В этом случае первый этап не отличается:

1. Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
2. Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
3. Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Наверху устанавливают конус, колпак-оголовник.

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции. izoliacia-vihoda-1
izoliacia-vihoda-2

izoliacia-vihoda-1
izoliacia-vihoda-2

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2020 stylekrov.ru

• Безопасность
• Виды крыш
  • Мансардная
  • Плоская
  • Скатные
  • Стеклянная
• Кровельные материалы
  • Керамопласт
  • Натуральные
  • Ондулин
  • Поликарбонат
  • Шифер
• Кровельные работы
• Мягкая кровля
• Металлическая
• Ремонт и облуживание
  • Виды работ
  • Герметики
  • Протекание
• Стропильная система
  • Мауэрлат
  • Обрешетка
• Черепица
  • Гибкая
  • Металлочерепица
• Устройство кровли
• Утепление и изоляция
  • Гидро- и пароизоляция
  • Теплоизоляционные материалы
  • Утепление
• Двутавры и швеллеры
• Элементы крыши
  • Вентиляция
  • Водостоки
  • Дымоходы
  • Конек
  • Лестницы
  • Отлив
  • Снегозадержатели
  • Фронтон

Выводы и рекомендации

Сегодня кирпичные дымовые трубы в чистом виде перестали удовлетворять современным нормам по конструктивной и пожарной безопасности. Поэтому им на смену пришли современные металлические дымоходы-сэндвич или трёхслойные керамические дымоходы. Такие дымоходные системы открывают большие возможности для отделочных решений. Например, декорирование под кирпич.

Источники

• https://zen.yandex.ru/media/kakprosto.ru/kak-sdelat-montaj-dymohoda-iz-sendvichtrub-cherez-kryshu–5a7bef8c8c8be3ed323109fc
• https://ProfiTeplo.com/dymohod/145-prohod-cherez-kryshu.html
• https://krovlyakrishi.ru/elementy-kryshi/dymoxod/proxod-truby-dymoxoda-cherez-kryshu.html
• https://kamin-expert.ru/otopitelnaya/prohod-dyimohoda-cherez-krovlyu.html
• https://mr-build.ru/newteplo/prohod-dymohoda-cerez-krovlu-iz-metallocerepicy.html
• https://kamin.ru/main/presscentr/stati/kak_zakrepit_trubu_dymohoda_na_kryshe/
• https://obustroeno.com/stroitelstvo/elementy-konstrukcii/krovlya/30183-prohod-truby-cherez-kryshu
• https://kryshadoma.com/dymokhod/kak-ustanovit-dymokhod-cherez-kryshu-pravila-sozdaniya-i-germetizatsii-prokhoda-truby.html
• https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/vyvod-pechnoj-truby-cherez-kryshu.html
• https://AvtonomnoeTeplo.ru/pechi-kaminy/436-ustroystvo-pechnoy-truby-na-kryshe.html
• https://www.forumhouse.ru/journal/articles/8594-dymovaya-truba-vzglyad-skvoz-kryshu

Второй этап. Вывод дымоходной трубы

Эту процедуру можно выполнить одним из двух способов:

1. через стену;
2. через крышу.

Ознакомимся подробнее с каждым из вариантов.

Вариант №1: вывод через стену

В данном случае всю конструкции придется разобрать и закрепить так называемые посадочные для кронштейнов. После этого собирается внешний кронштейн, к нему крепится пара уголков, образуя «полозья» (так тройник можно будет беспрепятственно двигать в ходе установки, при этом ничего не будет застревать).

Сама стена закрывается листом фанеры толщиной в 1 сантиметр, а поверх шурупами крепится асбест. Далее устанавливается лист оцинкованной стали размерами в 12х20 сантиметров. В этом листе проделывается отверстие квадратной формы для вывода трубы, после чего он также крепится с помощью шурупов. В конце кронштейн покрывается специальным антикоррозийным лаком. В отверстие вставляется переходник, в нем проделывается отверстие, и затем на него надевается труба.

Также в сооружении дымоходов существует такое понятие, как уступка. Это пространство, обязательно оставляемое между поверхностью стены и трубой.

Таблица. Основные требования к уступке (ее еще называют отступкой)

Обратите внимание! Первый элемент конструкции нужно так рассчитать, дабы первая сэндвич-труба крепилась ко второй над уровнем разделки потолка. Это объясняется достаточно просто: самые пожаронебезопасные элементы нуждаются в визуальном контроле

Вариант №2: вывод через кровлю

Такая установка дымохода сэндвич своими руками тоже возможна. В таком случае берется лист стали и прикладывается к отверстию для вывода изнутри. Выводится дымоход и лишь затем лист фиксируется к кровле. При необходимости он дополнительно заводится под край.

Обратите внимание! Если крыша плоская, то труба, как уже отмечалось выше, должна быть выше нее минимум на 1 метр. А если высота будет превышать 120 сантиметров, то дополнительно ставятся растяжки с хомутами

В случае если крыша сделана из горючего материала, то ее дополнительно защищают от воспламенения. С этой целью дымоход оснащается гасителем искр.
