Расчет теплого, водяного пола, онлайн калькулятор

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Как рассчитать мощность: инструкция

На заметку
Проще всего его чертить на миллиметровке, тем более , что рекомендованный масштаб равен 10 мм : 0,5 м.

Шаг и диаметр труб. Максимальный КПД будет обеспечен только при выполнении определенных правил:

  1. наибольшая площадь обогрева равна 20 кв. м., поэтому в больших помещениях укладывают два контура при обязательном условии подключения к отдельному отводу;
  2. максимальная длина трубопровода одного круга контура составляет 100 м.

Для укладки труб в водяной отопительной системе используют две схемы:

  • змейка;
  • улитка (ракушка).

Сегодня для устройства водяной системы подогрева используют пять типов труб:

  • из пенопропилена – стоят совсем недорого, но имеют низкий уровень теплопроводности;
  • из металлопластика – самые популярные, так как обеспечивают наилучшее соотношение цены и качества;
  • из сшитого полиэтилена – достаточно удачно заменяют металлопластиковые;
  • из меди – наиболее дорогой вариант, но при этом и самые эффективные;

На заметку
В последнее время появился ее один довольно эффективный вариант – нержавеющие гофрированные трубы.

  • Следующим шагом рассчитывается количество теплоизоляции, чаще всего это фольгированный отражающий утеплитель. Его количество должно соответствовать площади помещения. При сложной поверхности, нужно будет подсчитать суммарную площадь отдельных участков.
  • Рассчитывается также количество песка и цемента, необходимого для заливки стяжки определенной толщины. Их берут в соотношении три к одному.

Важно
Изменяя шаг укладки в соответствии с площадью пола, можно добиться оптимального температурного режима. Однако, этого может быть недостаточно, чтобы сохранять комфортный микроклимат в помещении постоянно, особенно если дома есть дети

Поэтому обязательно должна быть предусмотрена регулировка температуры.

Наиболее подходящие напольные покрытия

Теплый пол может устраиваться с применением различных напольных покрытий. Однако для каждого помещения выбор должен делаться после ознакомления с эксплуатационными особенностями.

Керамическая плитка больше подходит для ванных комнат, так как способна выдерживать воздействие влажной среды. Чаще всего заливается стяжка, в которую внедряются трубопроводы или кабели системы, а сверху укладывается кафель. При наличии дополнительного обогрева плитка теряет свой главный недостаток – холодную поверхность.

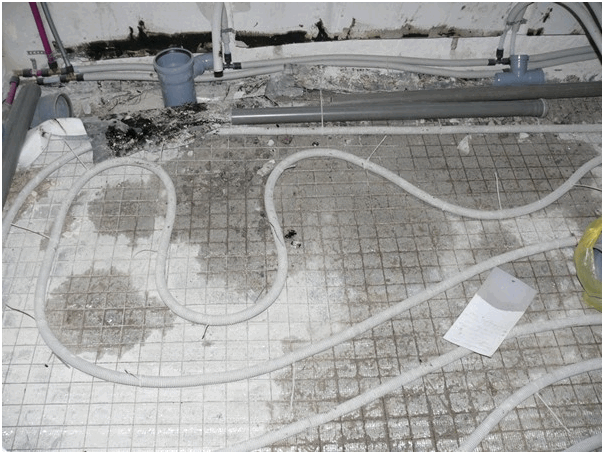

Проведение работы по устройству обогрева пола в ванной комнате

Для кухни неплохим вариантом отделки пола может стать линолеум. Он часто выбирается вместе с пленочным полом, выделяющим инфракрасное излучение. Элементы в данном случае размещаются сверху стяжки. На них укладывается фанера, ДСП или ОСП. Сверху расстилается линолеум.

Таким же образом создается обогревательная система в комбинации с ламинатом. Однако подкладывать дополнительную основу не требуется. Панели могут монтироваться поверх пленки.

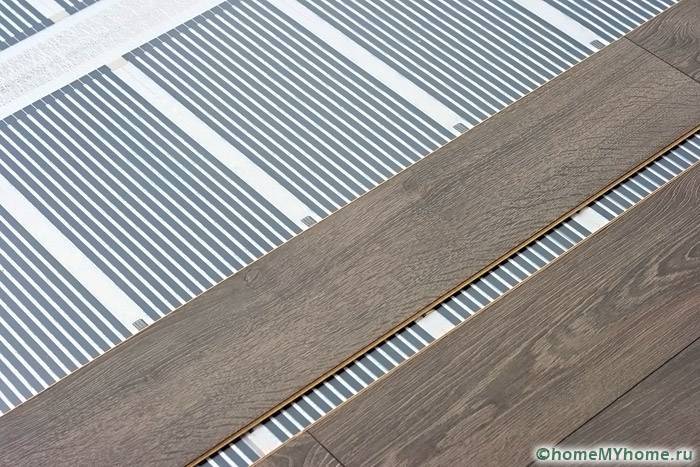

Пример укладки панелей ламината поверх пленочного пола

При необходимости можно внедрить дополнительное отопление непосредственно под ковролин. Однако его лучше использовать в спальне для увеличения теплового эффекта. Основной минус покрытия – сложность в удалении загрязнений.

Разновидности и принцип действия системы

Система водяного теплого пола устроена очень просто. В данном устройстве теплоносителем является горячая вода, которая циркулирует по гибкой трубе, вмонтированной в пол. Подогрев жидкости осуществляется через систему центрального отопления или автономным газовым котлом. За счет постоянной циркуляциигорячей воды тепло равномерно распределяется по поверхности снизу-вверх. Поэтому помещение обогревается полностью и однородно.

Такое распределение тепла предотвращает появление плохо прогреваемых участков в помещении или наоборот «африканских зон», кроме того, равномерный обогрев позволяет снижать температуру теплоносителя. Так, снижение температуры всего на 2°C снижает потребление энергии на 12%, при этом ощущения теплоты человеком не изменяются.

Виды водяных подогреваемых полов:

  • полистирольная (настильная) система – в ее основе находятся полистирольные пластины со специальными пазами, в которые вкладываются алюминиевые пластины, а затем и сама труба. Толщина полистирола варьируется, как правило, между 12 и 30 мм, однако существуют также разработки тонких систем с толщиной полистирольного слоя 8 мм для площадей малого диаметра;
  • бетонная система – наиболее распространена, поскольку при ее монтаже не требуется наличия дополнительных распределителей тепла, а трубы контуров заливаются более дешевым материалом – бетоном.

Теплый водяной пол можно укладывать практически под любым видом чистового покрытия, за исключением теплоизоляционных материалов (ковролин, утепленный линолеум или пробка).

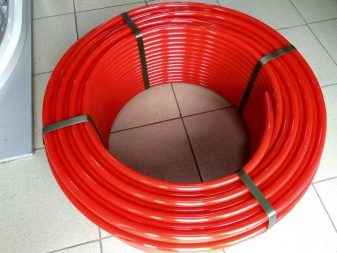

Разновидности труб

Пол представляет собой соединение труб, подключенных к коллектору. Правильные замеры данных являются основой для расчета мощности работы теплового оборудования. Чтобы рассчитать расстояние между трубами и необходимую для укладки длину, стоит ознакомиться с основными видами конструкций и их особенностями. Для монтажа теплого водяного пола используются трубы, выполненные из следующих материалов:

  • Сшитый полиэтилен. Этот материал сложен в установке и имеет довольно высокую стоимость. Однако он имеет и массу преимуществ, например, обладает свойством памяти, не подвергается коррозии, устойчив к температурным изменениям.
  • Медь. Один из самых стойких материалов, характеризующихся высокой прочностью, устойчивостью к коррозии. Минус в том, что медь достаточно дорога, такие трубы сложны в установке.

  • Металлопластик. Достоинства материала заключаются в его экономичности, прочности и безопасности, с точки зрения экологии.
  • Полипропилен. Трубы из полипропилена отличаются невысокой стоимостью при высоких технологических характеристиках, включая низкую теплопроводность.

Для расчета необходимого количества труб требуется учитывать особенности укладки, которые сделают эксплуатацию максимально эффективной:

  • средний диаметр трубы – 16 мм, а толщина стяжки – 6 см;
  • средний шаг укладки в контурной спирали – 10–15 см;
  • длина трубы в отопительном контуре не должна превышать 100 метров, при этом стоит учитывать, что труба должна выходить и входить в коллектор без разрывов;
  • расстояние между трубой и стеной должно оставаться в пределах от 8 до 25 см;

  • общая длина контура должна укладываться в 100 метров при общей площади в 20 м2;
  • между длинами витков стоит соблюдать разницу, не превышающую 15 метров;
  • минимальное допустимое давление внутри коллектора – 20 кПа;
  • чем короче трубопровод, тем меньше необходимость в установке мощного насоса, так как снижается уровень падения давления;
  • температура теплоносителя на входе не должна отличаться от температуры на выходе более чем на 5 градусов.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

  1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
  2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
  3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
  4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

  1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
  2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку ( полипропилен ), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

  1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
  2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
  3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
  4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Стандартный циркуляционный насос для водяного теплого пола и его устройство

Устройство обеспечивает равномерное перераспределение теплоносителя в замкнутом контуре, поддерживает постоянное давление в системе. Применение устройства существенно увеличивает эффективность работы системы теплого пола, исключая застой теплоносителя в длинных трубопроводных контурах.

Стандартное устройство, по сути, представляет собой обычный циркуляционный насос, состоящий из следующих базовых элементов:

  1. Корпус – основной элемент устройства, который выполняется из высокопрочных материалов. Обычно корпуса изготовляют из различных металлов: нержавеющей стали, бронзы, литого чугуна. В отдельных современных устройствах применяют пластиковые корпуса.
  2. Патрубки или фланцы располагаются на корпусе и обеспечивают соединение с вводными и выводными трубами.
  3. Лопастная крыльчатка обеспечивает движение теплоносителя за счет своего вращения. Изготовляются из металлов, пластика и современного материала технополимера, который почти не изнашивается.
  4. Электромотор обычно размещается на боковой части корпуса и приводит в действие крыльчатку.


Устройство циркуляционного насоса для теплого пола

Основные характеристики циркуляционных насосов

Определяющими критериями при выборе агрегата для водяного теплого пола являются показатели его производительности и напора.

Производительность агрегата рассчитывается в кубометрах (литрах) в час. В нормальном режиме агрегат за 1 час должен прокачивать теплоноситель, превышающий в 3 раза объем всей системы теплого водяного пола. Производительность агрегата должна быть тем выше, чем больше площадь укладки трубопровода теплого пола. Запас производительности должен составлять 15-20%. Это увеличит срок эксплуатации агрегата и предотвратит проблемы, связанные со слабым обогревом в холодный период.

Напор, выдаваемый агрегатом, второй важный показатель. Он должен быть достаточным для преодоления всех узких мест и изгибов трубопровода, чтобы доставлять теплоноситель до самых отдаленных точек помещения. Расчетная производительность при этом должна оставаться неизменной. Для бытового использования обычно достаточно применять агрегат с напором до 6 м водяного столба.

Как подобрать агрегат по расчетному напору?

Так как напором преодолевается гидравлическое сопротивление всех элементов системы, нужно учитывать эти показатели персонально:

  • материал и диаметр трубы влияют на сопротивление, содержатся в инструкции к агрегату;
  • коэффициент увеличения сопротивления на вентиле – 1,7;
  • коэффициент сопротивление на арматуре и фитингах – 1,2;
  • коэффициент сопротивления на смесительном узле – 1,3.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

  • Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
  • Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

  • Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
  • Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Особенности системы отопления теплый пол. Значение расчетов

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Каким образом сделать подобную систему отопления, если вас интересует только сезонный обогрев и на ограниченном пространстве? Эти и многие другие вопросы приходится решать обывателям, когда речь заходит о реализации желания сделать у себя дома эффективное и качественное отопление.

Начнем с того, что напольное отопление в корне отличается от традиционного радиаторного способа обогрева. Тепло в данном случае равномерно распределяется по всему внутреннему пространству помещения, подымаясь теплыми воздушными потоками от пола к потолку. Воздух в помещении прогревается практически равномерно. Такая схема обогрева может использовать в качестве основного варианта отопления или быть в качестве вспомогательного, второстепенного источника тепла в доме.

К примеру: очень актуально отопление по схеме «теплый пол» для ванных комнат, помещений в которых проживают и находятся маленькие дети.

Еще на стадии проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка, допущенная в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недочетов

Как выбрать насос для теплого пола

Рекомендуется учесть несколько критериев:

  1. Технические характеристики (необходимо сделать предварительные расчеты по описанным выше формулам и определить подходящую модель).
  2. Материал корпуса насоса – лучше чугун, нержавеющая сталь или органические полимеры. Именно эти материалы служат дольше всего благодаря высоким антикоррозионным свойствам.
  3. Наличие встроенного терморегулятора позволяет защитить крыльчатку от накипи и отложений, которые образуются из-за воздействия горячей воды.
  4. Бренд – наибольшей надежностью отличается Германия (Wilo) и Дания (Grundofs). Бюджетные варианты с оптимальным соотношением цена/качество – Польша (DAB) и Китай (Sprut). Также популярностью пользуются итальянские производители (Lowara, Pedrollo) и японский бренд Ebara.
  5. Скоростной режим насоса для пола – обычно модели работают на 3 скоростях, что особенно удобно для большой площади отопления, а также 2-3-этажных домов.

Расчет теплого пола (электрического): калькулятор

Большую роль при монтаже напольной системы играет ее тип. Наиболее простые и эффективные на сегодняшний день, это сетчатые маты, инфракрасные пленки и нагревательные кабели. С последними работы больше всего, так как они требуют стяжки.

Инфракрасные пленки можно стелить непосредственно под напольным покрытием и даже на стены или потолок. Маты так же не доставляют больших хлопот при монтаже, тогда как кабельный обогрев требует тщательного расчета шага и длины самого материала.

До укладки электрического пола нужно учесть:

  • площадь объекта;
  • тип обогрева;
  • возможные теплопотери;
  • определение мощности.

Каждый параметр следует рассчитывать отдельно, а затем внести полученные показатели в онлайн калькулятор расчета электрического теплого пола.

Тип и площадь помещения, режим отопления

Прежде чем приступать к покупке электрического пола, нужно определиться, где он будет монтироваться. Немалую роль в этом играет тип помещения и его размеры.

При составлении расчетов теплого пола учитывается только полезная площадь, то есть та, на которой не будет стоять мебель или крупная бытовая техника. Это связано с тем, что под их тяжестью возможен перегрев системы, да и предметы быта, нагретые полом, могут потерять свой внешний вид.

Так как у каждого помещения свои показатели теплопотерь, которые напрямую зависят от того, есть ли в нем наружные стены, на каком этаже оно расположено и от других факторов, то расчет мощности электрического поля должен проводиться с учетом их всех.

Для определения полезной площади нужно общую площадь (S) умножить на ту, что будет занимать теплый пол, например, для гостиной 25 м2 при полезной площади 60% показатели будут:

S =25х0.6=15 м2.

Режим отопления так же важен. Если это будет основной вид обогрева, то, соответственно, кабеля потребуется больше, а шаг между его витками будет меньше. При дополнительной напольной системе расчеты могут быть более приблизительными, так как она будет включаться только время от времени.

Подсчет по теплопотерям

Чтобы выяснить, сколько потребуется материала для теплого электрического пола, нужно учесть следующие факторы:

  • температуру воздуха в зимний период;
  • материал, из которого сделаны стены;
  • вид утепления;
  • как помещение остеклено;
  • ориентация стен по сторонам света;
  • наличие наружных стен;
  • балконы или лоджии.

Все эти параметры влияют на теплопотери, и пол нужно укладывать с учетом их восполнения

Важно подобрать такое количество элементов, чтобы помещение легко обогревал электрический теплый пол. Потребление электроэнергии при этом должно быть оптимально выгодным, иначе подобная система себя не оправдывает

Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности.

Если предполагается, что электрический пол будет основным видом отопления, то полезная площадь, на которой он будет монтироваться должна составлять не менее 70% площади всего помещения.

Показатели мощности для напольной системы отопления, как основной:

  • комнаты и кухня – 120 Вт/м2;
  • ванная – 140 Вт/м2;
  • лоджия, балкон – до 180 Вт/м2.

Это средние показатели, которые в основном варьируются сот 150 до 180 Вт/м2. Если теплый пол будет лишь дополнением, то достаточно мощности от 110 до 140 Вт/м2.

Для помещений на первом этаже, или под которыми находится подвал, эти показатели умножаются на 15-20%.

Формула

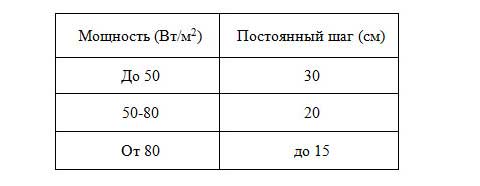

Чтобы определить нужную мощность всей системы, следует мощность 1м2 умножить на показатель полезной площади помещения. Сегодня производители предлагают наборы кабеля для теплого пола, в которых отмерено его количество с учетом мощности и размера комнаты. Обычно в них предусмотрен даже шаг, который составляет от 5 см до 20 см.

Чтобы узнать точнее, можно применить простую формулу: h=S*100/L, где:

  • h – это расстояние между витками;
  • S – полезная площадь;
  • L – необходимая длина кабеля.

Так определяется мощность кабеля.

Поможет упростить расчет теплого пола (электрического) калькулятор, где нужно внести следующие параметры:

  • ширина пола (в см);
  • длина (в см);
  • тип помещения: теплое, холодное или обычное;
  • вид обогрева: основной или дополнительный.

Это упрощенный способ определения мощности нагревательной системы. Есть более расширенные типы онлайн калькуляторов, в которых учтена еще длина кабеля, сопротивление при +20 градусах, полезная площадь, основной вид отопления или вспомогательный.

Не малую роль при расчетах играет, какой вид напольного покрытия будет использоваться и общий состав «пирога».

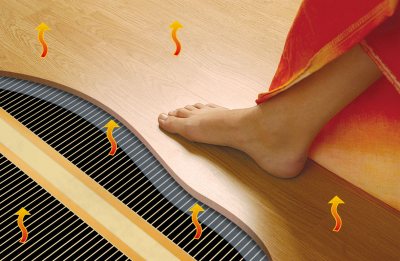

Особенности пленочного теплого пола

Высокая потребляемая мощность всегда была недостатком любого электрического отопления. Традиционный котел с подключенными к нему батареями пожирает дикое количество электроэнергии, заставляя счетчики буквально взлетать из-за большого расхода. И чем больше площадь домовладения, тем больше затраты.

Разработчики отопительного оборудования прикладывают немало усилий, чтобы уменьшить расход электроэнергии. Например, в технике используются точные электронные термометры, проводятся эксперименты с теплоносителем и способами его нагрева. Интересным и экономным решением стали пленочные теплые полы. Требуя для своей укладки минимума трудовых затрат, они обеспечивают помещения комфортным теплом.

Инфракрасное обогревательное оборудование считается экономным. Нельзя сказать, что расход электроэнергии уменьшается прямо-таки кардинальным образом, но в целом затраты снижаются на 20-40%. Учитывая дороговизну электрического обогрева, сумма экономии будет существенной. Также следует отметить минимальные затраты на установку пленочных теплых полов. Только вот придется потратиться на саму пленку.

Давайте рассмотрим основные особенности пленочных теплых полов:

Пленка может греть кухни, коридоры, прихожие, детские комнаты, спальни и любые другие помещения.

  • Экономный расход электроэнергии – поработав над теплоизоляцией своего жилища, его можно снизить еще на 10-15% от исходного значения;
  • Большой выбор пленки различной мощности – для работы в качестве основного или вспомогательного источника тепла;
  • Пленочные теплые полы дают мягкое тепло, не сжигают кислород и не оказывают негативного влияния на здоровье человека;
  • Инфракрасная пленка не требует мощной стяжки, что еще больше снижает расход электроэнергии и избавляет конструкцию от инерционности.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Какой насос нужен для теплых полов

Для дома с типичной площадью (до 250-300 м2) и 1-2 этажами можно выбрать насос, оборудованный ротором мокрого типа, крыльчатка которого погружена в воду. Это обеспечивает малошумность и долговечность (не нужно постоянно смазывать механизм). Если же дом имеет большую площадь или более 2 этажей, лучше рассмотреть модель с сухим ротором. Поэтому необходимо уточнить, чем именно они отличаются:

  1. Мокрый ротор – это приборы со средней мощностью, они оптимально подходят для помещений до 250-350 м2. Крыльчатка механизма находится непосредственно в воде. Оборудование работает довольно тихо, при этом оно потребляет немного энергии и служит длительный срок.
  2. Сухой ротор – особо мощные варианты. Применяются на поверхностях с площадью от 250 м2, нуждаются в чистке и смазке. Если в доме 3 и более этажей, следует также рассматривать именно сухой ротор.


Для стандартных домов со средней площадью подойдут насосы, работающие на мокром роторе

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
