Выбираем, комплектуем коллектор (смесительный узел) для водяного теплого пола

Как подключить?

Если в отопительной системе предусмотрено 2 контура, необходимо приложить все усилия, чтобы их длина оказалась приблизительно одинаковой. В сочетании с использованием распределительных коллекторов и некоторых других специальных устройств обеспечивается однородная степень нагрева всех помещений. Или как говорят специалисты, проведена балансировка теплого пола. Эта процедура требует тщательного теплотехнического расчета, основной параметр при котором – объем всех разветвлений. Вычисляется то, насколько нужно ограничить вход воды в каждый контур для равномерного разогрева.

Настройка подразумевает также учет числа и радиуса поворотов во всех петлях, потому что они увеличивают сопротивление системы проходу жидкости. Если в доме уже установлена отопительная система и стандартные механизмы, поддерживающие баланс между контурами, отсутствуют, необходимо ставить балансирующие клапаны. Отличием их от простой запорной арматуры является возможность регулировать приток теплоносителя автоматическим или ручным способом.

Отопление единственной комнаты площадью не более 25 кв. м с питанием водою от радиаторов может подразумевать как ручную, так и автоматическую (с использованием термостата) схему управления. В такой системе лучше подавать воду в сильно разогреваемый контур и принимать обратный поток теплоносителя через кран «американского» образца.

Если автоматическая регулировка проводится с помощью термоголовки, установить смесительный клапан нужно так, чтобы знак «+» указывал на выход из основного крана. К вентилям и подающие воду в систему, и возвращающие ее в коллектор трубы крепятся через соединительные элементы с внешней резьбой. Циркулярный насос должен качать жидкость в направлении смешивающего клапана.

Схема монтажа

Распределительный коллектор состоит из двух частей. В первую поступает подогретая техническая вода, идущая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.

  1. Все части, составляющие гребенку, соединяются с помощью обработки высокими температурами специальным паяльником для пластиковых труб.
  2. На одну часть коллектора подключается автоматический воздухоотводчик и группа безопасности.
  3. Подключается кран для аварийного слива воды.
  4. На вторую часть коллектора помещается кран и воздухоотводчик. Сюда будут подключаться трубы для возвращения охлажденного теплоносителя.
  5. К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и отопительным контурам. Монтируется он ориентировочно к котлу, то есть стрелка на насосе должна быть направлена на котел. Такая установка позволит устройству прослужить намного дольше.

Совет. Чтобы экономить топливо лучше установить после циркулярного насоса трехходовой кранчик.

Места, которые были предназначены для впайки тройника, следует оставить на обеих гребенках и только после точного определения где он будет находиться можно будет приваривать заглушки. Наличие тройника необходимо для того, если в будущем появится необходимость расширение гребенки.

Чтобы техническая вода в системе циркулировала в правильном направлении нужно установить клапан так называемого “обратного хода”.

После завершения монтажа отопительного контура нужно подключить к нему оба коллектора и установить котел в запланированное для него место. Дальше, необходимо вкрутить по одному крану на обе части коллектора. Расширительный бак впаивается со стороны подачи. Завершает монтаж присоединение отопительного котла к коллекторам.

Теплые полы создают в доме особую атмосферу, и к монтажу такой отопительной системы следует отнестись со всей серьезностью. Перед самостоятельной сборкой необходимо тщательно продумать каждую мелочь и пересмотреть различные вариации. Если будет какая-либо ошибка в просчете, то дальнейшая эксплуатация и обслуживание системы в целом станет невозможной и придется все начинать заново.

Монтаж смесительного узла

Итак, монтаж коллектора теплого пола производится на стену. Поэтому для него покупается специальный металлический шкаф. Он может быть открытого исполнения или закрытого. Обычно под шкаф в стене делается ниша, куда он и вставляется. Если есть возможность, то лучше коллекторную группу спрятать в соседнее служебное помещение. Это делается исключительно из соображений дизайна интерьера комнаты.

Теперь в шкаф проводятся два контура от общей отопительной системы дома. В него вводятся две трубы: подача и обратка теплоносителя. Они подключаются к гребенке через отсекающие вентили. Затем к каждому входному патрубку подключаются ветви теплого пола, по которым теплоноситель будет поступать в него, к отводящему коллектору подключаются трубы обратки теплых полов.

После чего необходимо протестировать всю отопительную систему на предмет корректной ее работы

Здесь очень важно правильно отрегулировать температуру теплоносителя. Вот почему многие производители к каждому входному патрубку на коллекторе подачи теплоносителя устанавливают термоголовки

Именно с их помощью можно регулировать подачу теплоносителя в зависимости от его температуры. А если еще установить автоматическую систему контроля с полной саморегуляцией, то такому смесительному узлу просто цены нет.

Подключение контуров

Вот так производится установка коллектора теплого пола. Казалось бы, что ничего сложно в этом нет

Единственное, на что хотелось бы обратить ваше внимание, это на правильное подключение ветвей, чтобы не перепутать конец подающего контура с концом обратного. Ведь теплый пол укладывается по определенной схеме, так что не перепутайте

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.


“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

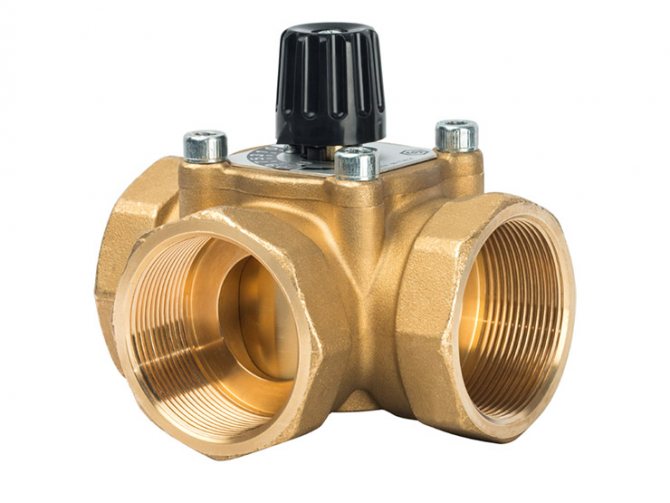

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.


Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

  • Смесительный клапан для установления температуры теплой воды;
  • Насос для поднятия давления в системе;
  • Клапаны балансировки и запора ;
  • Коллектор для входа и выхода;
  • Терморегуляторное устройство с контрольным датчиком;
  • Манометры для определения давления в сети;
  • Приборы удаления пузырьков воздуха из системы отопления;
  • Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Сборка с трехходовым клапаном и насосом

Клапан трехходовой — устройство, предназначенное для смешивания двух потоков теплоносителя – нагретой и более холодной воды, поступающей с обратного трубопровода. Внутри его имеется подвижный элемент, который регулирует интенсивность движения потока остывшего теплоносителя. Управлять им можно от термореле, либо от термостата, работающего в электронном или ручном режиме.

Схематически смесительный узел на трехходовом клапане выглядит следующим образом: к его выходам подсоединяют горячую воду и обратку, и выход, идущий к подающей гребенке. За клапаном монтируют насос, который направляет теплоноситель к подающей гребенке. Немного дальше располагается температурный зонд от термоголовки, находящейся на трехходовом элементе.

Функционирует такой смесительный коллекторный узел для теплого пола с насосом следующим образом:

  1. Горячая вода поступает от нагревательного котла. Первоначально она проходит через клапан без подмеса.
  2. Температурный датчик подает на клапан информацию относительно того, что температура воды превышает заданную. Трехходовой элемент открывает подмес теплоносителя из обратного трубопровода.
  3. Дальше система в этом состоянии работает, пока температура воды не будет соответствовать заданным параметрам.
  4. Клапан перестает подавать холодную воду.
  5. После этого система функционирует до тех пор, пока теплоноситель не станет чересчур горячим. Затем вновь начинается подмес.

У подобной схемы имеется большой недостаток. Есть вероятность того, что в контурах теплого пола может произойти сбой и горячая вода начнет поступать без подмеса. Поскольку в стяжку обычно укладывают трубы из полимеров, при продолжительном воздействии повышенных температур они станут разрушаться. Но этот недостаток в схеме невозможно устранить.

В схеме, в которой описан принцип работы коллектора теплого пола, оснащенного трехходовым клапаном, можно увидеть перемычку – байпас. Она предназначается для исключения функционирования котла без теплоносителя. Подобные ситуации возникают, когда запорные вентили на коллекторе оказываются закрытыми.

При отсутствии байпаса агрегат может перегреться и стать полностью непригодным. При его наличии вода, идущая с подачи, посредством перемычки направляется на вход в котел. В результате перегрев не произойдет, и система будет функционировать в нужном режиме.

Коллектор для теплого пола состоит из

  • Труб тройников (при закупке труб тройников необходимо точно знать сколько контуров Вы собираетесь утеплить, сколько контуров – столько и труб тройников, они могут быть из нержавеющей стали или из латуни – выберите те которые Вам больше подходят);
  • Циркуляционного насоса перекачивающего воду (выбирается в зависимости от объема воды которая будет циркулировать в системе отопления);
  • Регулирующих, питающих клапанов      (контролирующих подачу дополнительной порции горячей воды для поддержания нужной температуры);
  • Манометра (контролирующего давление в системе);
  • Термостата – это специальный прибор устанавливающийся для контроля температуры; Он может измерять температуру воды проходящей через него (в случае автоматизированного контроля и температуру воздуха в помещении); сигналы с термостата подаются на систему клапанов, которые при необходимости приоткрываются или наоборот закрываются контролируя диаметр струи теплоносителя поступающего в систему трубок для обогрева помещений; термостаты без автоматической системы контроля температуры поддерживают постоянную температуру согласно ручной установке.).
  • Расходомеров (контролирует количество горячей воды смешивающейся с обратом для достижения определенной температуры в контуре и количество воды возвращающейся в котел для последующего нагревания);
  •  воздушного клапана (устанавливается на конце системы из трубок и служит для выхода воздуха скопившегося в системе отопления).

Регулирующие, питающие клапаны обеспечивают постоянное перемешивание остывшей и только, что нагретой воды из котла. Они могут быть трехходовыми и двухходовыми.

 Трёхходовые питающие клапаны:

  • Чаще применяются для помещений с большой площадью поверхности пола;
  • Могут автоматически контролировать подачу горячей воды в смеситель в зависимости от температуры окружающей среды, за это отвечает термостат;
  • При сигнале термостата может впустить в систему горячую воду с температурой около 900С, что приведет к локальному перегреванию определенного участка трубы.

Двухходовые питающие клапаны:

  • Используются для помещений с площадью не более 200 м2;
  • Смешивают горячую и холодную воду постоянно не зависимо от температуры в помещении;
  • Для изменения температуры воды поступающей в трубы контура необходима ручная регул
  • ировка.

Особенности конструкции

Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

  • подающая гребенка для выдачи теплоносителя;
  • обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

  • расходомеры;
  • клапаны стравливания воздуха и слива воды;
  • счетчики тепла.

С различным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Сравнение латунного и нержавеющего коллектора

Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.

К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.

Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены

Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.

При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.

Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.

Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.

Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается

К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.

Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока. Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.

Комплектующие для водяного теплого пола

Сложная конструкция смесительного узла и коллекторной группы дополняется множеством вспомогательных деталей, выполняющих ту или иную роль в регуляции работы теплых водяных полов:

  • Управление термостатическим клапаном производится вручную либо автоматически с использованием электротермического привода.
  • Гидравлическая балансировка петель напольной системы отопления происходит за счет настроечных клапанов (есть варианты с расходомерами либо без них).
  • Обеспечение постоянного давления выполняется с помощью переливного клапана, перенаправляющего лишнюю жидкость в байпас.
  • Запорный вентиль балансировки радиатора служит для открытия/закрытия подачи воды между коллектором и отопительной системы.
  • Байпас с перепускным клапаном, расширительный бак, предохранительный клапан, а также коммуникаторы и контроллеры отвечают за беспроблемную эксплуатацию водяных теплых полов и непрерывный контроль за работой системы отопления.

Смесительный узел может иметь двух или трехходовые смесительные клапана. Первый вариант считается более надежным, так как позволяет ограничить поступление воды напрямую из котла с помощью балансировочного клапана и термостатических регулировочных узлов. Это сохраняет контур от воздействия кипятка, что особенно ценно при использовании труб из полипропилена.

Конструкция с 3-хходовым клапаном более универсальна в плане рекомендуемой площади обогрева. В отличие от двухходовых узлов, которые не могут обслуживать более 200 м², трехходовой клапан создает оптимальное давление в теплых полах любой квадратуры.
