Как выбрать картофелекопалку к мотоблоку

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

• вращающийся барабан;
• лемех (нож);
• рама;
• колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

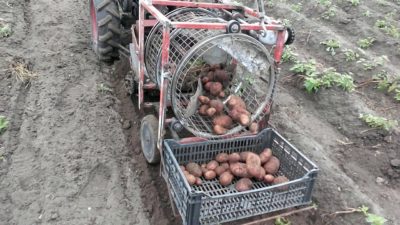

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

• морковь;
• чеснок;
• свеклу;
• лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

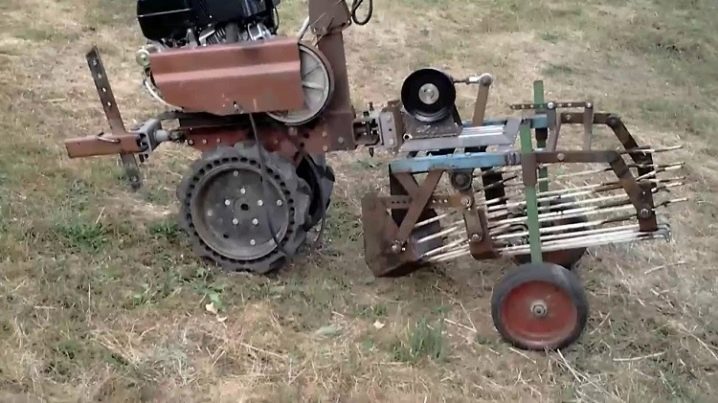

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Виды

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях

Принцип работы и виды мотоблочных картофелекопалок

Все навесное мотоблочное оборудование для уборки урожая картофеля функционирует по одному и тому же принципу. Зубцы картофелекопалки зарываются в почву и выталкивают корнеплоды на поверхность, что позволяет их затем собрать вручную без особых усилий.

Мотоблочная картофелекопалка является навесным оборудованием и может быть пассивной или активной.

Пассивная или простая картофелекопалка для мотоблока стоит недорого и может устанавливаться с помощью сцепки практически ко всем моделям мотоблоков и культиваторов. Она имеет вид лопаты в форме сердца с зубцами в верхней части. Острая часть приподнимает грунт, который вместе с клубнями картофеля попадает на зубцы, лишняя почва осыпается, а корнеплоды остаются на поверхности. Отличаются они друг от друга только типом почвы, на которой они могут работать – легкой или тяжелой. На видео показано как работает этот тип картофелекопалки.

К достоинствам этого вида картофелекопалок следует отнести сравнительно невысокую цену, простоту и надежность, а к недостаткам – низкую производительность и необходимость ручного труда.

Приобрести такое оборудование можно у производителей, в специализированных магазинах малой сельхозтехники, а также в интернете.

В том случае если вы желаете увеличить эффективность при сборе урожая и максимально исключить ручной труд, то стоит обратить внимание на активные агрегаты. Картофелекопалки активного типа могут быть транспортерными и вибрационными

Подключение такого оборудования к мотоблоку осуществляется через редуктор, вал отбора мощности или ремень. Для неременных мотоблоков имеются специальные адаптеры под ремень. Вибрационная или грохотная картофелекопалка работает по следующему принципу: активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли. Для установки на мотоблоки используются однорядные модели картофелекопалок, такие как ККМ1, 2КН или КУМ-1. Грохотная картофелекопалка для мотоблока обладает надежностью и высокой эффективностью

Картофелекопалки активного типа могут быть транспортерными и вибрационными. Подключение такого оборудования к мотоблоку осуществляется через редуктор, вал отбора мощности или ремень. Для неременных мотоблоков имеются специальные адаптеры под ремень. Вибрационная или грохотная картофелекопалка работает по следующему принципу: активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли. Для установки на мотоблоки используются однорядные модели картофелекопалок, такие как ККМ1, 2КН или КУМ-1. Грохотная картофелекопалка для мотоблока обладает надежностью и высокой эффективностью.

Все модели картофелекопалок, в принципе, по своему строению, похожи друг не друга, только различаются названием, производителем и мощностью. Основная масса оборудования совместима с мотоблоками «Нева», «Фаворит», «МТЗ», «Салют», ZIRKA, «Агат», «Заря» и «Кентавр».

Картофелекопалка для мотоблока позволяет сберечь свое драгоценное время и силы, однако перед приобретением навесного оборудования стоит удостовериться в том, что оно подходит к имеющемуся у вас агрегату.

Необходимые инструменты

Для работы потребуются следующие материалы и инструменты:

• трубы из легированной стали диаметром 4 см;
• уголки «шестерки»;
• арматура толщиной 10 мм;
• цепь;
• шестерни;

• турбина;
• сварочный агрегат;
• разводной ключ;
• дрель;
• болты с гайками и контршайбами.

Хорошая сталь необходима для изготовления лемеха – она должна быть довольно толстой (не менее 4 мм). Конструкция имеет сварную раму, подвески, тяги, которые позволят регулировать динамические элементы – колеса и зацепы.

Сделать агрегат самостоятельно не представляет особой сложности. Такую картофелекопалку реально можно применять на любых, даже очень плотных почвах.

Самостоятельно умельцы конструируют картофелекопалки двух разновидностей.

Немного сложнее обстоят дела с созданием транспортерных и барабанных агрегатов, поскольку их конструкции будут немного сложнее, но технически реализовать создание таких агрегатов вполне реально.

Если собирать урожай приходится на обширных площадях, то стоит обратить внимание на грохотную или транспортерную картофелекопалку. Для дачного или садового участка в 10 соток может вполне подойти и веерная копалка

Недостатки всех картофелекопалок заключаются в том, что они «не вынимают» всего урожая. Клубни, которые растут в сторону от обрабатываемой полосы, не попадают в поле действия плуга.

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю

Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями

Если подходящих колес у вас нет, то можно использовать металлические.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.
