Как пользоваться обжимкой для клемм

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Преимущества и недостатки

В опрессовке достаточно много положительных сторон:

1. Инструмент, с помощью которого выполняется подобное соединение, ручной, для его работы не нужно электричество. В случае, когда приходится работать в помещении, где нет напряжения, опрессовка является единственным качественным методом соединения.
2. С помощью опрессовочных трубок можно соединять проводники из разных металлов, что является решением вечной проблемы коммутации медных и алюминиевых жил в одном электрическом узле.
3. Если при сварке требуется специалист, способный производить сварочные работы, а при пайке необходимо уметь пользоваться паяльником, то опрессовку может сделать каждый, достаточно лишь один раз попробовать в действии пресс-клещи.
4. С помощью специального обжимного инструмента есть возможность производить коммутацию в любых, даже ограниченных пространствах. Особенно удобно, при соединении проводов в подрозетнике или коробке.
5. Обжим пресс-клещами и гильзами позволяет до минимума укоротить соединяемые участки проводов.
6. За счёт механического усилия создаётся максимально прочное контактное соединение.
7. В результате опрессовки получается неразъёмное соединение, которое выдерживает большую физическую нагрузку на разрыв.
8. Скорость монтажа – минимальная, качество соединения – максимальное.
9. Такой контакт не нуждается ни в каком эксплуатационном обслуживании.

Неразъёмный тип опрессовки в некотором роде является и недостатком, то есть в случае необходимости нельзя раскрутить соединение и заменить один из проводников. Гильзу можно только вырезать.

Разновидности и маркировка элементов

Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.

Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.

Гильзы – надежная альтернатива другим способам соединения проводовИсточник chint.ru

Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.

Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.

Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.

Наконечники ТМЛ с покрытиемИсточник satu.kz

Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.

Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.

Алюмомедные оконечные элементыИсточник satu.kz

Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.

Виды наконечников

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.

Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.

Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

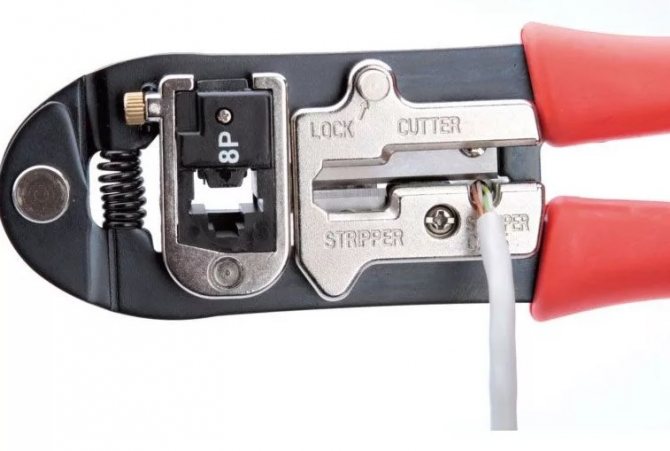

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

8.2 Total Score

Довольно просто

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

 |

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

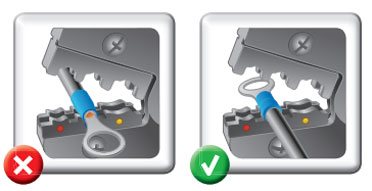

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по class=»aligncenter» width=»372″ height=»193″

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника. Зачистка проводов

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

Кримпер — это по сути пресс предающий клемме определённую форму.

Качество обжимки клеммы определяют два фактора:

• усики клеммы должны впиваться в изоляцию провода, тогда клемма не будет слетать
• необходимо обеспечить хороший контакт между клеммой и проводом

Если при обжимке кримпером о первом факторе можно не думать, форма его губок спроектирована таким образом, что усики обязательно вопьются в изоляцию, но о том как сделать хороший контакт стоит задуматься, особенно если провод очень тонкий.

Независимо от того толстый провод или тонкий, обеспечить хороший контакт можно, загнув его, как показано на фото ниже.

При загибе провода хороший контакт гарантирован.

Хотелось бы отметить, что он способен обжать провод сечением от 0,5-1,5мм2, чего мне вполне достаточно, но не достаточно для автоэлектрика, последнему надо что-то по мощнее и подороже. Кримпер покупал тут.

Типы и их параметры

По расположению прижимных поверхностей среди электромонтажных кримперов существуют определенные модели, которые используются при проведении электромонтажных работ. Кримперы могут быть как универсальными, так и узкоспециализированными. Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем. Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Кримпер со сменными матрицами (модулями).

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Вам это будет интересно Особенности монтажного провода

Как выглядит автоматический кримпер

Автоматический кримперы

На рынке представлены автоматические варианты, которые также пользуются спросом. Среди них можно выделить следующие типы обжимников:

Мобильную полуавтоматическую версию — это прежде всего модифицированный ручной кримпер, предусмотренный съёмной матрицей, храповым механизмом и устройством разблокировки.

Полностью автоматические модели имеют гидравлический, электрический или пневматический механизм, что упрощает обжатие коннекторов. Как правило, настольные или стационарные кримперы способны выдержать большую нагрузку и, соответственно, отлично справляются с выполнением своих функций. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Ручной обжим

Ручной кримпер

Важно отметить, что у механических моделей принцип работы схож с обыкновенными клещами. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера

Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Обратите внимание! Такие модели, как правило, предназначены для работы с проводами небольшого сечения, так как обжимают ограниченную группу наконечников. Для каких целей применяют обжим

Для каких целей применяют обжим

Инструменты для опрессовки

Основной инструмент, необходимый для опрессовки проводов в домашних или промышленных условиях, называется кримпером или пресс-клещами. Это приспособление похоже на пассатижи со специальными зубчатыми промежутками, куда укладываются жилы в оконцевателе. Позволяет создать необходимое давление для плотного прилегания стенок концевика к металлическим жилам.

Выбирать клещи нужно, ориентируясь на толщину кабеля для опрессовки. Существует пять видов кримперов:

1. Ручные. Позволяют обработать электрожилы диаметром до 10 мм2.
2. Ручные усиленные. Для кабелей, достигающих 50 мм2.
3. Ручные гидравлические. Предназначены также для кабеля до 10 мм2, но требуют меньших усилий при обжиме.
4. Ручной пресс. Инструмент, рекомендованный для промышленности, справится с диаметром жилы до 240 мм2.
5. Гидравлический пресс. Оснащен ножной педалью или электроприводом. Производит опрессовку электрокабелей толщиной до 300 мм2.

Кроме обжимных орудий облегчить процесс опрессовки помогут другие средства, позволяющие резать провода, очищать их от изоляции, скручивать металлические жилы.
