Двускатная крыша

Содержание:

Виды двускатных крыш

Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.

Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.

Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.

Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

  • Экономия средств на покупке стройматериалов.
  • Простота конструкции, а значит, и монтажа.
  • Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
  • Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
  • Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
  • Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
  • Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

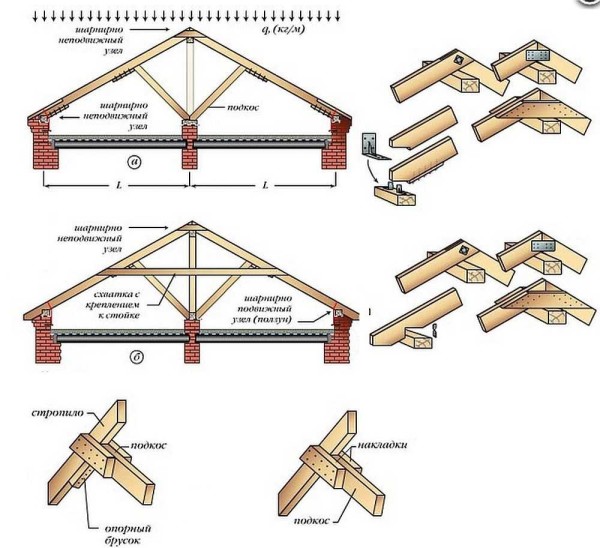

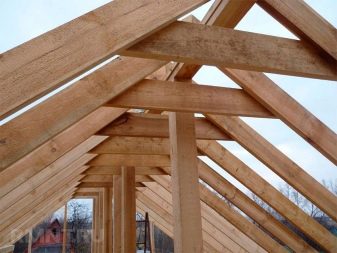

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка

Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке)

Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Оптимальные параметры

Оптимальный угол двускатной крыши, принятый с учётом многих факторов в Российской Федерации, считается от 40 до 60 градусов. Однако беря эти значения надо обязательно учесть розу и силу ветров, среднее количество осадков, выпадающих на этой территории, что бы не получилось так, что кровля не выдержит нагрузок.

Но тем не менее именно данная величина способствует максимальной обтекаемости и минимальной накопляемости зимних осадков в холодный период года, когда на улице отрицательная температура. А также данный угол наклона двускатной крыши делает возможным максимально удобным производить обслуживание в случае профилактического ремонта всей крыши.

Если в регионе местонахождения строения наблюдаются достаточно сильные и даже шквалистые порывы ветра, то угол существенно ниже и составляет от 20 до 40 градусов. Минимально допустимый угол наклона может в особых случаях составлять от 10 до 20 градусов.

В регионах где преобладают в течение года солнечные дни и практически отсутствуют минусовые температуры иногда целесообразно заменить двускатную кровлю на плоскую.

Что такое уклон в процентах

Стоит поговорить об угле наклона скатов в процентах. Само понятие «угол наклона в процентах» технически неграмотное и используется только теми, кто сам ничего не строит.

Рассмотрим данные определения на практике. Допустим, угол наклона скатов равняется 30%. Что это значит? Это значит, что высота конька крыши составляет 30% половины ширины здания. Для расчетов будем пользоваться тем же треугольником.

Прямоугольный треугольник

Процент наклона рассчитывается по формуле (см. рисунок ниже).

Процент наклона

Где:

  • a ­– высота конька;
  • b – половина ширины строения.

Что такое 30% и как смотрится крыша с таким процентным отношением представить себе очень трудно. Для того чтобы конвертировать эту величину в градусы следует воспользоваться специальной таблицей. С ее помощью узнаем, что 30% значит, что угол наклона ската кровли равняется примерно 16,5°. Дело в том, что для 16° процентное соотношение равняется 28,7%, а для 17° этот параметр составляет 30,5%. Если мастер знает, что угол уклона ската примерно 16,5°, то он без труда может представить внешний вид и геометрию крыши, рассчитать линейные размеры стропильных ног, вертикальных опор кровли, размеры мауэрлата. Как такие расчеты делаются, если есть данные наклона в процентах?

Примеры использования угла наклона в процентах

Расчет параметров стропильной системы с помощью процентного соотношения высоты конька и половины ширины строения делается при помощи калькулятора.

Имея начальную формулу, далее расчеты строятся с использованием элементарных арифметических уравнений. Для начала нужно немного преобразовать формулу.

Начальная формула

В данном случае X – процентное отношение наклона кровли, как мы договорились, для примера возьмем 30%. Эта величина известна и задается во время расчетов.

Для предварительных расчетов следует немного преобразовать формулу в такой вид (см. рисунок ниже).

Преобразованная формула

Теперь определяем по отдельности значения a и b.

Значение а

Значение b

Напомним, что:

  • a – высота стропильной системы,
  • b – половина ширины здания, а
  • X – процент наклона ската.

Процент нам известен, для дальнейших расчетов понадобится замерить или высоту стропильной системы, или половину ширины здания. В связи с тем, что намного легче узнать второе значение, замерим его.

К примеру. Ширина здания 8 метров, соответственно, половина равняется 4 метра (b=4 м).

Узнаем высоту стропильной системы (см. рисунок ниже).

Узнаем высоту стропильной системы

Высота стропильной системы 1,2 метра, угол наклона мы узнали из таблицы, он равняется примерно 16,5°.

Далее нам следует рассчитать длину стропильной ноги без карнизного свеса. Идти можно двумя путями.

Первый. Используя теорему Пифагора, где c – длина стропилины.

Теорема Пифагора

Соответственно, значение с можно представить формулой на иллюстрации ниже.

Формула длины гипотенузы

Пример расчета (см. картинку ниже).

Пример расчета

Второй. Используя тригонометрические функции. Как мы уже выше указывали, расчет длины стропилины можно делать по формуле ниже.

Расчет длины стропилины

Все данные у нас есть, угол наклона 16,5°, половина ширины здания 4 м.

Пример выполнения расчета

По длине стропилины есть небольшие различия. Это объясняется тем, что угол наклона был выбран приблизительно.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы %
1,75% 16° 28,68% 31° 60,09%
3,50% 17° 30,58% 32° 62,48%
5,24% 18° 32,50% 33° 64,93%
7,00% 19° 34,43% 34° 67,45%
8,75% 20° 36,39% 35° 70,01%
10,51% 21° 38,38% 36° 72,65%
12,28% 22° 40,40% 37° 75,35%
14,05% 23° 42,45% 38° 78,13%
15,84% 24° 44,52% 39° 80,98%
10° 17,64% 25° 46,64% 40° 83,90%
11° 19,44% 26° 48,78% 41° 86,92%
12° 21,25% 27° 50,95% 42° 90,04%
13° 23,09% 28° 53,18% 43° 93,25%
14° 24,94% 29° 55,42% 44° 96,58%
15° 26,80% 30° 57,73% 45° 100%

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли Минимальный уклон крыши
в градусах в % в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3° до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4°
Ондулин 1:11
Волнистые асбоцементные листы (шифер) 16 1:6
Керамическая черепица 11° 1:6
Битумная черепица 11° 1:5
Металлочерепица 14°
Цементно-песчанная черепица 34° 67%
Деревянная кровля 39° 80% 1:1.125

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Калькулятор крыши дома и пример его конкретного использования

Минимальный наклон обусловлен интенсивностью атмосферных осадков и ветровым давлением на кровлю. Если вдруг сделать крышу ниже его предела, она имеет все шансы провалиться внутрь дома при первом сильном снегопаде или провиснуть от обильного дождя.

Оптимальный наклон зависит от бюджетных возможностей и представительного вида всего здания. Необходим учет массы всей конструкции и его суммирование с весом возможного снега на крыше. Полученное значение умножается на коэффициент прочности – от 1.2 до 2.0,  в зависимости от требуемого запаса прочности. Покажем, как рассчитать угол наклона крыши с двумя скатами, используя калькулятор крыши дома и конкретные значения параметров.

Пусть исходные данные таковы:

  • Общая ширина здания равна 10 метрам;
  • Вес квадратного метра самой кровли равен 15 кг (черепица или металлочерепица);
  • Вес квадратного метра утеплителя равен 7 кг (пенопласт либо прессованная минеральная вата);
  • Вес дополнительных слоев гидро- и пароизоляции равен 1.5 кг на 1 кв. метр;
  • Коэффициент запаса прочности принимаем за 1.5.

Получаем вес на единицу площади в (15+7+1.5)*1.5 = 35.25 кг/м2. Суммарная нагрузка на кровлю жилых домов допускается в пределах 50 кг/м2, то есть мы вольны в выборе наклона в уже упоминавшихся пределах от 15 до 45°. Например, решив сделать средний уклон в 25° (кровля будет хорошо выглядеть эстетически, снеговое давление будет умеренным, как и количество расходных материалов), высчитываем высоту конька:

Ширина строения в 10 м делится пополам, пятиметровому катету при угле 25° соответствует коэффициент 0.47. Все значения этих углов имеются в обыкновенных, известных из школьного детства таблицах Брадиса. Остается умножить установленный коэффициент на половинную ширину дома: 5*0.47 = 2.35 метра. Такова требуемая высота конька для крыши шириной 10 метров, с уклоном в 25° и планируемой нагрузкой на кровлю в 35.25 кг/м2.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

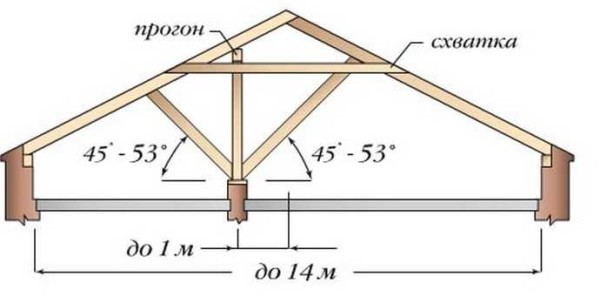

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

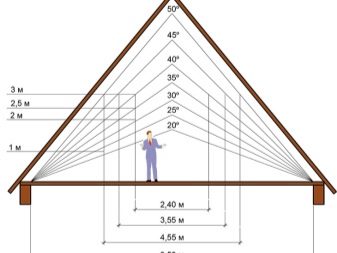

Конструктивные особенности крыши в зависимости от угла наклона

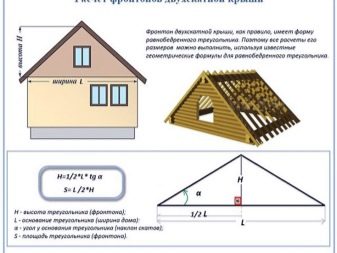

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg α = H / L , то есть Н= l x tg α

Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S2= H2+ L2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:


Значения тригонометрических функций от величины углаИсточник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Расчет кровли

При расчете угла наклона (как минимального уклона, так и оптимального), следует учитывать действие отжимного ветра, тающего снега и воды, сухого и мокрого снега, льда.

Идеальным решением для двускатной кровли считаются средние показатели от 20 до 35 градусов. Нельзя класть шифер под углом менее 20 градусов, для металлочерепицы этот параметр составляет 14 градусов. Профнастил можно располагать при уклоне 12 градусов, а для рулонных материалов подойдут простые ровные плоскости.

Рассчитать лес на строительство кровли нельзя, если не учтены:

  • материал;
  • климат;
  • величина балок.

Мауэрлаты рассчитать легко, так как они кладутся по периметру; для стропил ключевым показателем будет длина. Контробрешетка делается из брусков 20-50 мм толщиной, суммарный метраж равен длине требуемого бруса. Обрешетка рассчитывается с учетом избранного кровельного материала. Формулы, при помощи которых можно посчитать площадь (высчитать квадратные метры) подбираются в соответствии с базовыми геометрическими фигурами. Суммарные показатели всегда включают отверстия для вентиляции, встраиваемые в крышу окна и трубы дымоходов.

Также обращают внимание на:

  • плоскости свесов;
  • перила и заграждения;
  • брандмауэры и так далее.

Спроектировать высоту конька можно с учетом требуемой эстетики, архитектурных особенностей и технических параметров дома. Обычно хватает высоты 3, 4 м, она позволяет организовать вполне приличный чердак или мансарду.

Дом, имеющий в основании прямоугольник или квадрат, обсчитывается очень просто. Допустим, внизу – прямоугольник, а крышу требуется перекрывать рубероидом на 100%. Высоту возьмем 250 см при ширине 9 м у одной стены и 10 м у другой.

Площадь скатов крыши (прямоугольников) вычисляется путем умножения длины на ширину. Другой необходимый параметр вычисляется по теореме Пифагора. Пусть он равен (пример условный) 6 м. Тогда общая площадь составляет (9х6) х2, то есть 108 кв. м. Количество случаев, когда суммарная величина скатов ограничена 40 кв. м, очень мало, и по большей части на жилых домах кровля куда значительнее. По аналогичной схеме рассчитывается и потребность в ЦСП.

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
