Виды систем отопления частного дома. от проверенных старых, до совершенных новых

Содержание:

Как сделать отопление в частном доме без насоса из пластика самотеком: расчет самотечной системы

Обустройство самотёчного отопительного контура сопряжено с риском получить неэффективную систему обогрева. Неточности проектирования и монтажа могут привести к тому, что котёл закипит, а теплоноситель не будет двигаться в трубах. Чтобы гравитационная система работала должным образом, её предварительно рассчитывают, определяя мощность котлоагрегата, геометрические параметры и протяжённость трубопроводов.

Естественная циркуляция среды в закрытых или открытых сосудах осуществляется благодаря гравитации. При нагреве плотность уменьшается, из-за чего холодные слои опускаются вниз, а тёплые поднимаются вверх. Чтобы этот физический эффект смог обеспечить циркуляцию теплоносителя по трубопроводам, отопительная система должна иметь ряд конструктивных особенностей:

  1. Диаметры входного и выходного патрубков котлоагрегата должны быть не меньше 40 мм.
  2. На выходе из котла обязательно монтируют разгонный стояк, который заканчивается расширительным баком.
  3. Греющие трубы прокладывают с небольшим уклоном в сторону входного патрубка.

Важным критерием эффективности обогрева является скорость движения теплоносителя. В современных системах циркуляцию воды обеспечивают насосы. В них скорость варьируется в широких пределах и может доходить до нескольких метров в секунду. Для гравитационных контуров этот показатель не превышает значения в 0,25 м/с.

Отталкиваясь от предельной скорости рассчитывают систему и выбирают диаметры трубопроводов:

  1. Определяют количество теплоты, необходимое для обогрева здания. Как правило, на каждые 10 м2 площади приходится 1 кВт тепловой энергии.
  2. Рассчитывают количество теплоносителя. Для этого тепловую энергию делят на разницу температур между подачей и обраткой и умножают на поправочный коэффициент, равный 0,86.
  3. Вычисляют площадь проходного сечения и диаметры труб. Первый параметр определяют, умножая объём теплоносителя на принятую скорость движения воды и делят на 3600. Зная площадь сечения, определяют минимальный диаметр трубы, а затем сравнивают полученное значение с производимым сортаментом и выбирают ближайший больший экземпляр.

Солнечные коллекторы

Несмотря на то, что отопление загородного дома солнечными панелями практически невозможно в суровом климате, не рассмотреть этот вид альтернативного источника энергии и тепла невозможно.

Наибольшей эффективности можно достичь лишь при интенсивном солнечном излучении – только в этом случае температура в помещениях будет максимально комфортной.

Разновидности

Солнечные системы нагрева теплоносителя (в нашем случае это раствор «вода-гликоль») условно можно разделить на пассивные и активные.

Первые объединены в один так называемый «водонагреватель», который располагается на кровле. Резервуар с теплоносителем находится выше отметки коллектора, а холодная вода в бак подается снизу.

Схема работы плоского солнечного коллектора. Нажмите для увеличения.

Вторые же имеют конструктивное отличие от пассивных солнечных систем обогрева: сами солнечные коллекторы размещаются на кровле дома, а резервуар для теплоносителя – в доме.

Теплоноситель – вода, циркулирует в системе отопления с помощью насоса.

Чаще всего солнечные коллекторы применяются для хозяйственно-бытовых нужд – нагрева воды в баках-резервуарах.

Но в этом случае в зимнее время придется сливать всю воду из бака во избежание перемерзания.

Существуют два разных типа солнечных коллекторов: плоский и вакуумный (трубный).

Плоский коллектор представляет собой поглотитель солнечных лучей с остеклением по верху, имеющий слой фольгированной с внутренней стороны теплоизоляции.

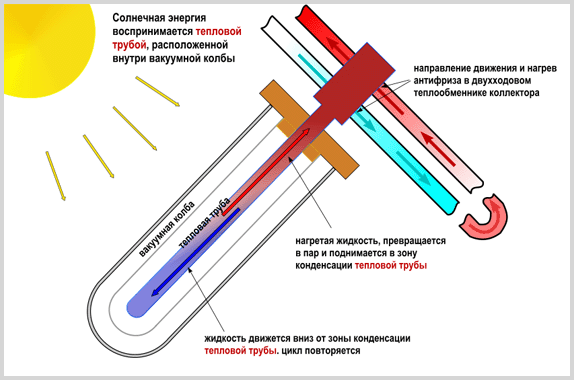

Схема работы трубного коллектора. Нажмите для увеличения.

Поглотителем выступает плоский лист металла, соединенный с системой трубопроводов.

Он «собирает» солнечное тепло, передавая его теплоносителю. Стекло не должно отражать бликов – для достижения максимального эффекта от световой энергии.

Трубный коллектор отличается от плоского только наличием вакуумных стеклянных труб, собранных в один пучок.

В каждую трубку вставляется поглотитель из листа стали – его можно вращать внутри, чтобы выровнять попадание солнечных лучей.

Трубные солнечные коллекторы дороже в монтаже и обслуживании, однако они дают больший эффект, нежели плоские за счет более длительного удержания солнечного тепла.

И те, и другие виды систем обогрева монтируются на кровле дома – в наклонной части.

В последнее время производители предлагают так называемые «солнечные» крыши, в которые уже вмонтированы солнечные панели, однако широкого распространения данный вариант не получил из-за нарушения герметичности кровельного покрытия.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

  • более выраженная экономия на материалах;
  • сравнительно одинаковая температура воздуха на первом и втором этажах;
  • простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Радиаторы и трубы отопления

Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.

Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.

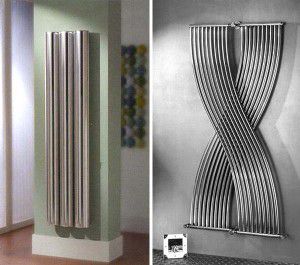

Современные радиаторы отопления

Конструкция радиаторов отопления

Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.

Но нужно учитывать, что алюминий очень чувствителен к воздействию воды. Современные чугунные радиаторы отопления лишены этого недостатка, хотя и обладают меньшей энергоемкостью. Для решения этой проблемы была разработана новая конструкция батарей, у которых водяные каналы изготавливаются из стальных или медных труб.

Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:

  • Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
  • Возможность выбора способа подключения – верхнее, нижнее или боковое;
  • В комплектацию может входить кран Маевского и терморегулятор.

В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.

КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.

Современные трубы отопления

Полимерные трубы для отопления

Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.

Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:

  • Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
  • Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.

Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.

В видеоматериале показан пример современного отопления дома с помощью системы теплый пол:

Устанавливаем и подключаем радиаторы

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета.  На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Расчет системы – калькулятор онлайн

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Лучший вариант для отопление в частном доме с газовым котлом

По сравнению с твердотопливным, газовый будет более выгодным вариантом, не надо заботиться о приобретении топлива. Такой котел работает постоянно. Монтаж и установка тоже, практически не отличаются. Единственно, если для установки твердотопливного не нужно никаких разрешений, то установка газового котла осуществляется только по согласованию с газовой службой.

Главным этапом при подготовке к установке оборудования служит этап проектирования. Здесь включены такие работы, как подготовка эскиза, технико-экономическая разработка, составление монтажных схем и рабочего проекта. Газовая служба в основном отвечает за подведение газа, а вот подготовка места и установка котла ложится на специальную организацию. Или это делается собственными силами при наличии соответствующего навыка. Но, так или иначе, а прежде чем устанавливать газовое оборудование необходимо согласовать это с газовщиками. Хорошо, если  у вас газ уже подведен, расходов будет гораздо меньше.

После утверждения проекта, вам нужно приобрести газовое оборудование, а также расходные материалы и комплектующие к нему. Затем устанавливается котел, подключается к нему вся система. И последним этапом – пробный запуск и проверка.

Вообще газовая система в зависимости от условий подачи газа может быть как централизованной, так и автономной. Централизованная – это когда вы подключаетесь к общей газовой трубе. Автономная подразумевает использование газа в баллонах. Однако, для отопления дома газовые баллоны не эффективны, их придется часто менять.  Для этих целей лучше подходит газгольдер. Это такая емкость, объем которой может достигать 20 кубометров.

При этом, что бы наполнить такую емкость вам придется заказывать машину, как показано на рисунке. Но результат того стоит. Правда, если в вашей местности проведен или проводится газопровод, то выбрать лучше все-таки надо его, поскольку затрат будет гораздо меньше, чем заказывать спецмашину.

Набор оборудования при газовом отоплении практически такой же, как и с твердым топливом.

Нужно приобрести:
  • Газовый котел.
  • Трубы и фитинги.
  • Байпасы, которые будут отключать отдельные обогреватели от сети.
  • Батареи отопительные (они могут быть и чугунными, и алюминиевыми и пр.)
  • Расширительный бак.
Схема установки газового отопления показана на этом рисунке:

Под цифрой 1 показан расширительный бак. А под цифрой 2 – газовый котел. Если у вас одноэтажный дом, то можно использовать систему с естественной циркуляцией воды. Но при наличии двух, а особенно трех этажей без насоса не обойтись.

Таким образом, установка газовой системы отопления, несмотря на ее казалось бы простоту, упирается в первую очередь в составление проекта и утверждении ее в газовой службе. Как только вы решите этот вопрос, дальше можно заниматься монтажом самой системы.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

  • Радиаторные контроллеры.
  • Терморегуляторы.
  • Балансирующие вентили.
  • Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Как сделать водяное отопление частного дома своими руками — пошаговая схема

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Радиаторы делятся на стальные, чугунные, биметаллические и алюминиевые.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).
