Как узнать мощность: пошаговая инструкция

Наиболее точным способом определить давление водопровода может стать встроенный манометр, — его устанавливают на входе во внутреннюю сеть сразу после запорной арматуры с фильтром.

Если такое оборудование не установлено, то можно изготовить переносной его аналог самостоятельно.

Для того понадобится:

  • манометр до 6 атмосфер;
  • резьбовой удлинитель;
  • переходник (при необходимости);
  • фумлента;
  • разводной ключ.

Порядок работ:

  1. К манометру присоединяют резьбовой удлинитель, на который крепят переходник (при необходимости). Для точности производимых измерений с помощью фумленты достигают герметичности соединений.
  2. От с шланга душа отсоединяют лейку и прикручивают подготовленный ранее манометр, — соединение герметизируют фумлентой.
  3. Полностью открывают кран-буксу душа и снимают показания с манометра.

Справка. Во время испытаний, для точности снятия показаний, нельзя использовать другие сантехнические приборы: стиральную машину, раковину, унитаз и т.д.

Этот способ является наиболее точным, однако если требуется срочно узнать давление, а манометра под рукой нет, то можно применить другой, правда, менее точный метод: определение давления по расходу воды.

Понадобится:

  • трехлитровая банка;
  • секундомер.

Порядок проведения измерений:

  1. 3-литровую емкость подставляют под предварительно открытый на полную мощность кран.
  2. Одновременно с этим засекают время на секундомере и фиксируют: за сколько наполнится емкость.
  3. Полученное время сверяют с табличными данными и устанавливают давление.

Таблица: зависимость давления от расхода воды:

В видео наглядно показано, как можно измерить давление воды самостоятельно:

Формула расчета давления воздуха в трубопроводе

Приглашаем Вас посетить наши новые сайты: — www.иммертехник.рф. Генераторы азота Nitrosource. www.генераторгаза.рф Станции по производству азота. Винтовые компрессоры.

Продажа маслосмазочных материалов Total — immeroil.ru: Маслосмазочные материалы для пищевой промышленности, консистентные, редукторные, гидравлические смазки индустриального назначения.

Основное требование
Бесшумность Мин. потери напора

Магистральные каналы Главные каналы Ответвления

Приток Вытяжка Приток Вытяжка

Жилые помещения 3 5 4 3 3

Гостиницы 5 7.5 6.5 6 5

Учреждения 6 8 6.5 6 5

Рестораны 7 9 7 7 6

Подбор оптимального диаметра трубопровода

Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.

Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:

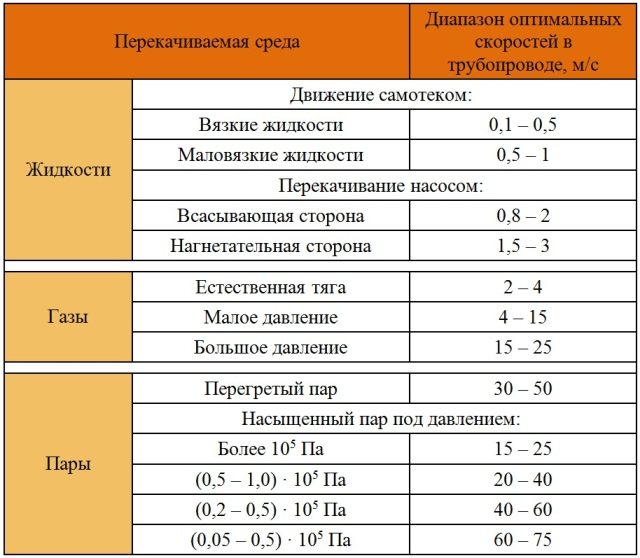

При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).

Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

  1. Сопротивление трубы на прямых участках.
  2. Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

  • расход воды;
  • материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.

5.2. Понятие шероховатости поверхности

Для грубой
количественной оценки шероховатости используется понятие средней высоты
выступов. Эта высота, измеряемая в линейных единицах, называется абсолютной
шероховатостью
и обозначается обычно буквой Δ.

При одной и той же величине абсолютной
шероховатости влияние ее на величину гидравлических сопротивлений различно в
зависимости от диаметра трубы. Поэтому вводится понятие относительной
шероховатости
, измеряемой отношением абсолютной шероховатости к диаметру
трубы, т. е. Δ/d.

Кроме того, даже при одной и той же абсолютной шероховатости
и одинаковом диаметре трубы из разного материала могут иметь совершенно
различное сопротивление в зависимости от формы выступов, густоты и характера их
расположения и т. д. Учесть это влияние непосредственными измерениями
практически невозможно. В связи с этим в практику гидравлических расчетов было
введено представление об эквивалентной разнозернистой шероховатости Δэ. Под эквивалентной
шероховатостью
понимают такую высоту
выступов шероховатости, сложенной из песчинок одинакового размера, которая дает
одинаковую с заданной шероховатостью величину коэффициента гидравлического
трения λ.

Потери давления по длине трубопровода таблица

В этой статье мы решим задачку на потерю напора в трубопроводе. Данная статья поможет вам понять, как идет сопротивление движению потока. На реальных цифрах, опишу алгоритм как это делать. Используем основные формулы.

Разберем простой пример с трубой, как видно на изображении в начале трубы насос потом идет манометр, который позволяет измерить давление жидкости в начале трубы. Через определенную длину установлен второй манометр, который позволяет измерить давление в конце трубы. Ну и в самом конце стоит кран. Эта схема достаточно проста, и я попытаюсь привести примеры. И так начнем.

Вообще существует не один способ как узнать потерю напора: Способ, когда известно давление вначале и в конце трубы, можно вычислить потерю напора по формуле: М1-М2=Давление, то есть эта разница между двумя манометрами. Допустим у нас получилось, грубо говоря 0,1 МПа, что составляет одну атмосферу. Это значит у нас потеря напора по длине составляет 0,1 МПа

Обратите внимание, мы можем указывать потерю напора по двум величинам, это по гидростатическому давлению, что составляет 0,1 МПа и по высоте напора водного столба в метрах, что составляет 10 метров. Как я не однократно говорил каждые 10 метров это одна атмосфера давления

Существует ряд методов, как рассчитать потерю напора не имея манометров на трубах. Ученые исследователи приготовили для нашего пользования замечательные формулы и цифры, которые нам пригодятся.

Существует хорошая формула которая позволяет вычислить потерю напора по длине трубопровода.

h-потеря напора здесь она измеряется в метрах. λ-коеффициент гидравлического трения, находится дополнительными формулами о которых опишу ниже. L-длина трубопровода измеряется в метрах. D-внутренний диаметр трубы, то есть диаметр потока жидкости. Должен быть вставлен в формулу в метрах. V-скорость потока жидкости. Измеряется [Метр/секунда]. g-ускорение свободного падения равен 9,81 м/с 2

А теперь поговорим о коэффициенте гидравлического трения.

Формулы нахождения этого коэффициента зависит от числа Рейнольдса и эквивалента шероховатости труб.

Напомню эту формулу (она применима только к круглым трубам):

V-Скорость потока жидкости. Измеряется [Метр/секунда]. D-Внутренний диаметр трубы, то есть диаметр потока жидкости. Должен быть вставлен в формулу в метрах. ν-Кинематическая вязкость. Это обычно для нас готовая цифра, находится в специальных таблицах.

Далее находим формулу для нахождения коэффициента гидравлического трения по таблице:

Здесь Δэ — Эквивалент шероховатости труб. Эта величина в таблицах указывается в милиметрах, но вы когда будете вставлять в формулу обязательно переводите в метры. Вообще не забывайте соблюдать пропорциональность единиц измерения и не смешивайте в формулах разных типа с .

d-внутренний диаметр трубы, то есть диаметр потока жидкости.

Также хочу подметить, что подобные величины по шероховатости бывают абсолютными и относительными или даже есть относительные коэффициенты. Поэтому когда если будете искать таблицы с величинами, то величина эта должа называться «эквивалентом шероховатости труб» и не как иначе, а то результат будет ошибочный. Эквивалент означает — средняя высота шероховатости.

В некоторых ячейках таблицы указаны две формулы, вы можете считать на любой выбранной, они почти дают одинаковый результат.

Таблица: (Эквивалент шероховатости)

Таблица: (Кинематическая вязкость воды)

А теперь давайте решим задачу:

Найти потерю напора по длине при движении воды по чугунной новой трубе D=500мм при расходе Q=2 м 3 /с, длина трубы L=900м, температура t=16°С.

Дано: D=500мм=0.5м Q=2 м 3 /с L=900м t=16°С Жидкость: H2O Найти: h-?

Решение: Для начала найдем скорость потока в трубе по формуле:

Сдесь ω — площадь сечения потока. Находится по формуле:

ω=πR 2 =π(D 2 /4)=3.14*(0,5 2 /4)=0,19625 м 2

Далее находим число Рейнольдса по формуле:

Re=(V*D)/ν=(10,19*0.5)/0,00000116=4 392 241

ν=1,16*10 -6 =0,00000116. Взято из таблицы. Для воды при температуре 16°С.

Δэ=0,25мм=0,00025м. Взято из таблицы, для новой чугунной трубы.

Далее сверяемся по таблице где находим формулу по нахождению коэффициента гидравлического трения.

Далее завершаем формулой:

h=λ*(L*V 2 )/(D*2*g)=0,01645*(900*10,19 2 )/(0,5*2*9,81)=156,7 м.

Ответ: 156,7 м. = 1,567 МПа.

Давайте рассмотрим пример, когда труба идет вверх под определенным углом.

В этом случае нам к обычной задаче нужно прибавить высоту(в метрах) к потери напора. Если труба будет идти на спуск в низ, то тут необходимо вичитать высоту.

Чтобы в ручную не считать всю математику я приготовил специальную программу:

Источник

Кондиционер с установкой за 19 990 руб.

Использование трубопроводов в системах кондиционирования и вентиляции

В системах кондиционирования теплоноситель перемещается по трубопроводам. Необходимый диаметр труб зависит от расхода теплоносителя.

При движении теплоносителя по трубопроводу происходят потери давления из-за гидравлических сопротивлений: трения и местных сопротивлений. Поэтому для расчета трубопровода используют формулы гидравлики. Принципы гидравлического расчета не зависят от вида теплоносителя, которым может быть вода, пар, хладагенты и т.д.

Наиболее распространенный метод расчета трубопроводов – метод удельных потерь давления. Этот метод состоит в раздельном подсчете потерь давления на трение и на местные сопротивления в каждом участке системы труб.

Потери давления в трубопроводе на трение

Потери давления на преодоление сил трения зависят от плотности и скорости течения теплоносителя, а также параметров трубопровода. Потери на трение Pтр измеряются в кг на кв.м. и рассчитываются по формуле:

Pтр = (x*l/d) * (v*v*y)/2g,

где x – безразмерный коэффициент трения, l – длина трубы в метрах, d – диаметр трубы в метрах, v – скорость течения перемещаемой среды в м/с, y – плотность теплоносителя в кг/куб.м., g – ускорение свободного падения (9,8 м/с2).

Коэффициент трения x определяется материалом и шероховатостью стенок трубы, а также режимом движения жидкости. Различают два режима течения: ламинарное и турбулентное.

Чтобы не рассчитывать каждый раз потери на трение в трубе, составлены таблицы гидравлических потерь в зависимости от диаметра труб и расхода жидкости. Они содержатся в справочниках проектировщика систем кондиционирования. Ниже приведена таблица гидравлического расчета для обыкновенных стальных водогазопроводных труб (ГОСТ 3262-62), по которым движется вода.

Режимы течения жидкости

  1. Ламинарное течениеПотоки жидкости перемещаются в направлении течения, без образования вихрей. Гидравлическое сопротивление трубопровода зависит только от скорости движения теплоносителя. При скоростях теплоносителя, не превышающих 1-2 м/с, можно для расчетов считать течение ламинарным.
  2. Турбулентное течениеПри повышении скорости течения теплоносителя возникает турбулентность течения. Кроме перемещения в направлении потока, струи жидкости завихряются. При этом гидравлическая шероховатость труб повышается, то есть сильно увеличивается сопротивление трения. Поэтому при перемещении теплоносителя по трубопроводу нужно избегать турбулентностей.

Потери давления в трубопроводе на местные сопротивления

При изменении направления и скорости движения теплоносителя в трубопроводе системы кондиционирования возникают дополнительные сопротивления. Они называются местными и происходят в клапанах, отводах и т.п.

Потери давления на местные сопротивления на участке трубопровода рассчитываются по формуле:

Рмест = W* (v*v*y)/2g,

где v – скорость течения перемещаемой среды в м/с, y – плотность теплоносителя в кг/куб.м., g – ускорение свободного падения (9,8 м/с2), W – суммарный коэффициент местных сопротивлений на данном участке. Он определяется опытным путем либо содержится в справочниках.

Потери давления на местные сопротивления Z ищут отдельно для каждого участка сети трубопровода.

  1. Сначала определяют суммарный коэффициент W для участка.
  2. Затем умножают на динамический напор теплоносителя (v*v*y)/2g.

Замечание: при расчете водяных систем можно воспользоваться упрощенной формулой: Рмест = 50W*v*v.

Расчет общих потерь давления

Общие потери давления складываются из действия трения и местных сопротивлений: Р = Ртр + Рмест.

  1. Определяем потери давления на самом нагруженном участке. Обычно это самый удаленный от источника тепло-или холодоснабжения участок трубопровода.
  2. Затем приравниваем потери давления в последующих ответвлениях к потерям на самом нагруженном участке. Допустимо расхождение до 10-15%.
  3. Складывая потери давления частей трубопровода, получим общие потери давления в трубопроводе системы кондиционирования.

Местные гидравлические сопротивления: свойства и характеристики

Как мы уже упоминали, потери напора жидкости в случае с местными сопротивлениями определяются в большинстве случаев только опытным путем. Но и в теоретическом обосновании есть некоторые прорывы — так, местное сопротивление по своим свойствам и характеристикам аналогично сопротивлению, которое наблюдается при внезапном расширении струи. И это логично, если учитывать, что поведение потока жидкости при преодолении любого локального сопротивления сопровождается сужением или расширением сечения.

1. При внезапном сужении трубы сопротивление сопровождается появлением водоворотной области в месте сужения, при этом струя уменьшается до размеров меньших, чем сечение наименьшей трубы. После того как поток проходит участок сужения, струя максимально расширяется, ограничиваясь внутренним сечением трубы. Коэффициент местного сопротивления при резком сужении трубы рассчитывается по формуле: ξвн.суж. = 0,5(1 — (F2/F1)). Значение коэффициента от отношения F2/F1 несложно найти в соответствующих пособиях по гидравлике.

2. При изменении направления трубы под углом гидравлические потери рассчитываются по формуле: ξ поворот = 0,946sin(α/2) + 2,047sin(α/2)², где α — это угол поворота трубы. Поток ведет себя следующим образом: сначала струя сжимается, после чего расширяется, так как при повороте по инерции поток отжимается от стенок трубы.

3. При входе в трубу цилиндрической формы с острой кромкой, которая наклонена к горизонту под углом α, коэффициент местного сопротивления высчитывается по формуле Вейсбаха: ξвх = 0,505 + 0,303sin α + 0,223sin α². Иногда труба имеет закругленную форму или в сечении входа стоит диафрагма, которая сужает сечение, — в любом случае сначала струя потока будет сжиматься, потом расширяться, то есть местное сопротивление при входе в водопровод можно свести к внезапному расширению струи потока.

4. В промышленности, в частности при работе с насосным оборудованием, часто приходится рассчитывать местные сопротивления, которые создаются запорной арматурой — вентилями и клапанами, кранами и задвижками и так далее. Вне зависимости от того, какую геометрическую форму имеет проточная часть, ограниченная запорной арматурой, гидравлический характер течения при преодолении сопротивлений не меняется. Если мы говорим о полностью открытой запорной арматуре, гидравлическое сопротивление будет колебаться в диапазоне от 2,9 до 4,5. Коэффициенты для определенного вида запорной арматуры можно найти в соответствующих справочниках.

5. Гидравлические потери диафрагмы определяются сужением струи потока и последующим ее расширением. Степень сужения потока и его последующего расширения определяется несколькими факторами — это особенности конструкции диафрагмы, отношение диаметров отверстия трубы и диафрагмы, режим движения жидкости и так далее.

6. Наконец, часто бывает необходимо рассчитать коэффициент местного сопротивления при входе струи потока под уровень жидкости. Впрочем, сложных расчетов проводить не потребуется, коэффициент сопротивления при входе струи в большой резервуар под уровень жидкости или в среду без жидкости связан с потерей кинетической энергии и равен 1.

Простой пример расчета давления в трубе

Как известно, не так давно водопровод подключался к водонапорной башне. Благодаря именно этому сооружению в сети водопровода создаётся давление. Единица измерения данной характеристики – атмосфера. Причём, размер расположенной вверху башни ёмкости не влияет на значение этого параметра, он зависит только лишь от высоты башни.

Рассмотрим пример с домом в 5 этажей. Его высота – 15 метров. То есть на один этаж приходится 3 метра. Башня высотой 15 метров создаст на первом этаже давление 1,5 атмосферы. Значение этого показателя в трубе на втором этаже будет уже 1,2 атмосферы. Получается это вычитанием из числа 15 высоты одного этажа – 3 метра, и делением результата на 10. Проделав дальнейший расчёт, нам станет понятно, что на 5-м этаже давление будет отсутствовать. Логика подсказывает, что для обеспечения водой людей, проживающих на последнем этаже потребуется соорудить более высокую башню. А если речь идёт, например, о 25-этажном доме? Возводить такие большие сооружения никто не будет. С этой целью современные системы водоснабжения оборудуются глубинными насосами.

Давление на выходе подобного агрегата высчитывается очень просто. Например, если глубинный насос, мощности которого хватает поднять воду до отметки 50 метров водяного столба, погрузить в скважину на 15 метров, на уровне поверхности земли он создаст давление 3,5 атмосферы (50-15/10 = 3,5).

Обеспечить необходимый показатель давления в системе можно при помощи насоса

Расчет в Excel трубопроводов по формулам теоретической гидравлики.

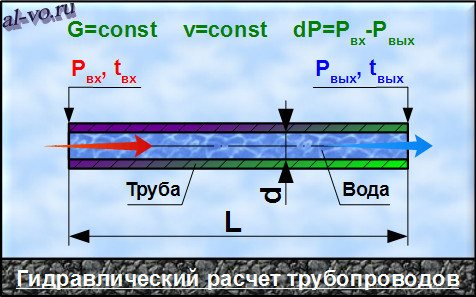

Рассмотрим порядок и формулы расчета в Excel на примере прямого горизонтального трубопровода длиной 100 метров из трубы ø108 мм с толщиной стенки 4 мм.

Исходные данные:

1.

Расход воды через трубопроводG в т/час вводим

в ячейку D4: 45,000

2.

Температуру воды на входе в расчетный участок трубопроводаtвх в °C заносим

в ячейку D5: 95,0

3.

Температуру воды на выходе из расчетного участка трубопроводаtвых в °C записываем

в ячейку D6: 70,0

4.

Внутренний диаметр трубопроводаd в мм вписываем

в ячейку D7: 100,0

5.

Длину трубопроводаL в м записываем

в ячейку D8: 100,000

6.

Эквивалентную шероховатость внутренних поверхностей труб в мм вносим

в ячейку D9: 1,000

Выбранное значение эквивалентной шероховатости соответствует стальным старым заржавевшим трубам, находящимся в эксплуатации много лет.

Эквивалентные шероховатости для других типов и состояний труб приведены на листе «Справка» расчетного файлаExcel«gidravlicheskiy-raschet-truboprovodov.xls», ссылка на скачивание которого дана в конце статьи.7.

Сумму коэффициентов местных сопротивленийΣ(ξ) вписываем

в ячейку D10: 1,89

Мы рассматриваем пример, в котором местные сопротивления присутствуют в виде стыковых сварных швов (9 труб, 8 стыков).

Для ряда основных типов местных сопротивлений данные и формулы расчета представлены на листах «Расчет коэффициентов» и «Справка» файлаExcel«gidravlicheskiy-raschet-truboprovodov.xls».

Результаты расчетов:

8.

Среднюю температуру водыtср в °C вычисляем

в ячейке D12: =(D5+D6)/2 =82,5

tср=(tвх+tвых)/2

9.

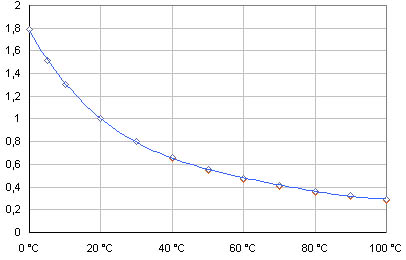

Кинематический коэффициент вязкости водыn в cм2/с при температуреtср рассчитываем

в ячейке D13: =0,0178/(1+0,0337*D12+0,000221*D12^2) =0,003368

n=0,0178/(1+0,0337*tср+0,000221*tср2)

10.

Среднюю плотность водыρ в т/м3 при температуреtср вычисляем

в ячейке D14: =(-0,003*D12^2-0,1511*D12+1003,1)/1000 =0,970

ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000

11.

Расход воды через трубопроводG в л/мин пересчитываем

в ячейке D15: =D4/D14/60*1000 =773,024

G’=G*1000/(ρ*60)

Этот параметр пересчитан нами в других единицах измерения для облегчения восприятия величины расхода.

12.

Скорость воды в трубопроводеv в м/с вычисляем

в ячейке D16: =4*D4/D14/ПИ()/(D7/1000)^2/3600 =1,640

v=4*G/(ρ*π*(d/1000)2*3600)

К ячейке D16 применено условное форматирование. Если значение скорости не попадает в диапазон 0,25…1,5 м/с, то фон ячейки становится красным, а шрифт белым.

Предельные скорости движения воды приведены на листе «Справка» расчетного файлаExcel«gidravlicheskiy-raschet-truboprovodov.xls».13.

Число РейнольдсаRe определяем

в ячейке D17: =D16*D7/D13*10 =487001,4

Re=v*d*10n

14.

Коэффициент гидравлического тренияλ рассчитываем

в ячейке D18: =ЕСЛИ(D17<=2320;64/D17;ЕСЛИ(D17<=4000; 0,0000147*D17;0,11* (68/D17+D9/D7)^0,25)) =0,035

λ=64ReприRe≤2320λ=0,0000147*Reпри 2320≤Re≤4000λ=0,11*(68/Re+∆/d)0,25 приRe≥400015.

Удельные потери давления на трениеR в кг/(см2*м) вычисляем

в ячейке D19: =D18*D16^2*D14/2/9,81/D7*100 =0,004645

R=λ*v2*ρ*100/(2*9,81*d)

16.

Потери давления на трениеdPтр в кг/см2 и Па находим соответственно

в ячейке D20: =D19*D8 =0,464485

dPтр=R*L

и в ячейке D21: =D20*9,81*10000 =45565,9

dPтр=dPтр*9,81*10000

17.

Потери давления в местных сопротивленияхdPмс в кг/см2 и Па находим соответственно

в ячейке D22: =D10*D16^2*D14*1000/2/9,81/10000 =0,025150

dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)

и в ячейке D23: =D22*9,81*10000 =2467,2

dPтр=dPмс*9,81*10000

18.

Расчетные потери давления в трубопроводеdP в кг/см2 и Па находим соответственно

в ячейке D24: =D20+D22 =0,489634

dP=dPтр+dPмс

и в ячейке D25: =D24*9,81*10000 =48033,1

dP=dP*9,81*10000

19.

Характеристику гидравлического сопротивления трубопроводаS в Па/(т/ч)2 вычисляем

в ячейке D26: =D25/D4^2 =23,720

S=dPG2

Гидравлический расчет в Excel трубопровода по формулам теоретической гидравлики выполнен!

Основные положения гидравлического расчета

Рабочий носитель (жидкость, газ, пар), переносимый проектируемым трубопроводом, в силу своих особых физико-химических свойств определяет характер течения среды в данном трубопроводе. Одним из основных показателей характеризующих рабочий носитель, является динамическая вязкость, характеризуемая коэффициентом динамической вязкости – μ.

Инженер-физик Осборн Рейнольдс (Ирландия), занимавшийся изучением течения различных сред, в 1880 году провел серию испытаний, по результату которых было выведено понятие критерия Рейнолдса (Re) – безразмерной величины, описывающей характер потока жидкости в трубе. Расчет данного критерия проводится по формуле:

Критерий Рейнольдса (Re) дает понятие о соотношении сил инерции к силам вязкого трения в потоке жидкости. Значение критерия характеризует изменение соотношения указанных сил, что, в свою очередь, влияет на характер потока носителя в трубопроводе. Принято выделять следующие режимы потока жидкого носителя в трубе в зависимости от значения данного критерия:

  • ламинарный поток (Re<2300), при котором носитель-жидкость движется тонкими слоями, практически не смешивающимися друг с другом;
  • переходный режим (2300
  • турбулентный поток (Re>4000) – устойчивый режим, при котором в каждой отдельной точке потока происходит изменение его направления и скорости, что в итоге приводит к выравниванию скорости движения потока по объему трубы.

Критерий Рейнольдса зависит от напора, с которым насос перекачивает жидкость, вязкости носителя при рабочей температуре и геометрических размеров используемой трубы (d, длина). Данный критерий является параметром подобия для течения жидкости,поэтому, используя его, можно осуществлять моделирование реального технологического процесса в уменьшенном масштабе, что удобно при проведении испытаний и экспериментов.

Проводя расчеты и вычисления по уравнениям, часть заданных неизвестных величин можно взять из специальных справочных источников. Профессор, доктор технических наук Ф. А. Шевелев разработал ряд таблиц для проведения точного расчета пропускной способности трубы. Таблицы включают значения параметров, характеризующих как сам трубопровод (размеры, материалы), так и их взаимосвязь с физико-химическими свойствами носителя. Кроме того, в литературе приводится таблица приближенных значений скоростей движения потока жидкости, пара,газа в трубе различного сечения.

От чего зависит проходимость трубы


Расход воды будет зависеть конфигурации водопровода, а также типа труб, из которых смонтирована сеть

Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.

Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.

У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.

Кроме материала изготовления, проходимость зависит и от иных характеристик:

  • Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
  • Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
  • Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.

Алгоритм расчета потерь напора воздуха

Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.

Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.

150
200
250
300
350
400
450
500
250 210 245 275

300 230 265 300 330

350 245 285 325 355 380

400 260 305 345 370 410 440

450 275 320 365 400 435 465 490

500 290 340 380 425 455 490 520 545

550 300 350 400 440 475 515 545 575

600 310 365 415 460 495 535 565 600

650 320 380 430 475 515 555 590 625

700 390 445 490 535 575 610 645

750 400 455 505 550 590 630 665

800 415 470 520 565 610 650 685

850 480 535 580 625 670 710

900 495 550 600 645 685 725

950 505 560 615 660 705 745

1000 520 575 625 675 720 760

1200 620 680 730 780 830

1400 725 780 835 880

1600 830 885 940

1800 870 935 990

Уравнение Навье — Стокса для вязких жидкостей

В более строгой формулировке линейная зависимость вязкого трения от изменения скорости движения жидкости называется уравнением Навье — Стокса. Оно учитывает сжимаемость жидкостей и газов и, в отличие от закона Ньютона, справедливо не только вблизи поверхности твёрдого тела, но и в каждой точке жидкости (у поверхности твёрдого тела в случае несжимаемой жидкости уравнение Навье — Стокса и закон Ньютона совпадают).

Любые газы, для которых выполняется условие сплошной среды, подчиняются и уравнению Навье — Стокса, т.е. являются ньютоновскими жидкостями.

Вязкость жидкости и газа обычно существенна при относительно малых скоростях, потому иногда говорят, что гидродинамика Эйлера — это частный (предельный) случай больших скоростей гидродинамики Навье — Стокса.

При малых скоростях в соответствии с законом вязкого трения Ньютона сила сопротивления тела пропорциональна скорости. При больших скоростях, когда вязкость перестаёт играть существенную роль, сопротивление тела пропорционально квадрату скорости (что впервые обнаружил и обосновал Ньютон).

Потеря давления в прямых трубопроводах

Чтобы точно произвести необходимые расчеты, удобнее всего применить особые таблицы и формулы: они позволят получить наиболее точные параметры

Следует также взять во внимание, что питающие водопроводы в последнее время в основном монтируются из полимерных труб. Падение давления в трубопроводе данного типа наблюдается в заметно меньших масштабах

Для данных изделий характерны следующие эксплуатационные преимущества:

  • Небольшой вес и удобная установка.
  • Антикоррозийная безопасность.
  • Отличные показатели гладкости используемых для изготовления данных труб полимеров. Благодаря этому удается заметно снизить внутреннее сопротивление системы. По этому параметру пластиковые водоводы примерно в 1,5 раза выгоднее металлических аналогов.

Как учитывать местные сопротивление

Наряду с линейными потерями внутри трубопроводов могут иметься так называемые «местные» сопротивления. Речь идет прежде всего об элементах, обеспечивающих разветвление и управление мощностью потока – тройниках, кранах, вентилях, угловых коленах, клапанах и т.п. На параметры потери внутри этих изделий влияет скорость потока жидкости и их конфигурация.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
