Особенности расчета труб для теплого пола

Содержание:

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства;
  • вариант остекления, включая тип профиля и стеклопакета;
  • температурные показатели в регионе проживания;
  • использование дополнительных источников обогрева;
  • точные размеры площади помещения;
  • предполагаемый температурный режим в помещении;
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм Расход трубы на 1 м2, м п.
100 10
150 6,7
200 5
250 4
300 3,4

Информация по назначению калькулятора

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления Название объекта Требуемая мощность
Дополнительное отопление Кухня, жилые комнаты на первом этаже 140-150 Вт/м2
Дополнительное отопление Кухня, жилые комнаты на втором этаже и выше 120-130 Вт/м2
Дополнительное отопление Ванная комната 140-150 Вт/м2
Дополнительное отопление Балкон, лоджия 180 Вт/м2
Основное отопление Все помещения, независимо от назначения 180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

https://youtube.com/watch?v=PXdSuPLNuQY

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

  • Медь.
  • Сталь.
  • Металлопластик.
  • Сшитый полиэтилен.
  • Полипропилен.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

  • Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
  • При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
  • При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

  • В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
  • В санузлах шаг укладки должен составлять 15 см.
  • Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
  • В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
  • Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
  • Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Программа расчета теплого водяного пола

  1. Существуют два метода, чтобы рассчитать водяной теплый пол, это:
  2. наглядный способ;
  3. и онлайн калькулятор.

При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.

На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.

С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.

Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.

  • Для расчета потребуется:
  • ввести данные, описывающие помещение, в котором предполагается установка пола;
  • определить начальные данные для расчета. К базовым данным относятся;
  • регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
  • влажность в помещении;
  • площадь покрытия пола;
  • количество окон, входных дверей и стен, выходящих на улицу;
  • произвести расчет тепловых потерь;
  • определить месторасположение оборудования и прокладки труб.
  1. По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
  2. произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
  3. с помощью программы можно также рассчитать;
  4. параметры гидравлического сопротивления;
  5. необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.

Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.

Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы.

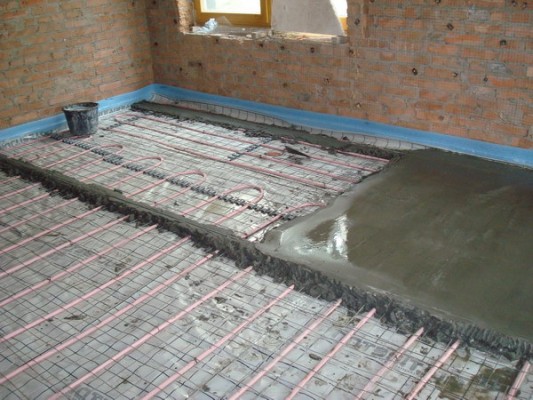

Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.


Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, мм Материал трубы Рекомендованная длина контура, м
16 металлопластик 80 ÷ 100
18 сшитый полиэтилен 80 ÷ 120
20 металлопластик 120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм Расстояние по осям (шаг труб), м Оптимальная нагрузка, Вт/м² Общая (или разбитая на участки) полезная площадь помещения, м²
16 0,15 80 ÷ 180 12
20 0,20 50 ÷ 80 16
26 0,25 20
32 0,30 меньше 50 24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой).

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Способы установки системы теплый пол

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

Теплые полы отличное решение для благоустройства своего жилья. Температура пола напрямую зависит от длины труб теплого пола, спрятанных в стяжке. Труба в полу укладывается петлями. Фактически из количества петель и их длинны и складывается общая длина трубы. Понятно, чем длиннее труба в одинаковом объеме, тем теплее пол. В этой статье поговорим об ограничениях на длину одного контура теплого пола.

Приблизительные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные приведены приблизительно для примерных расчетов. Давайте более детально рассмотрим процесс монтажа и заливки теплых полов.

Последствия превышения длины

Разберемся к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — это увеличение гидравлического сопротивления, которая создаст дополнительную нагрузку на гидравлический насос в результате которой он может выйти из строя или же просто может не справится с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условий, параметров укладки. Материала применяемых труб. Вот три основных: длина петли, количество изгибов и тепловая нагрузка на нее.

Стоит заметить, что тепловая нагрузка с увеличением петли растет. Также увеличивается и скорость потока и гидравлическое сопротивление. По скорости потока есть ограничения. Он не должен превышать 0.5 м/с. Если мы превысим это значение могут возникнуть различные шумовые эффекты в системе трубопровода. Так же увеличивается основной параметр, ради которого и делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на одну петлю.

Следующая причина состоит в том, что при увеличении длинны трубы теплого пола возрастает давление на стенки трубы, вызывающие удлинение этого участка при нагревании. Трубе находящейся в стяжке некуда деваться. И она начнет сужаться в самом слабом месте. Сужение может вызвать перекрытие потока в теплоносителе. У труб, изготовленных из различного материала, разный коэффициент расширения. Например, у полимерных труб коэффициент расширения очень высок. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому заливать стяжку теплого пола необходимо с опрессованными трубами. Опрессовать лучше воздухом с давлением примерно в 4 бара. Таким образом, когда Вы заполните систему водой и начнете ее нагревать, трубе в стяжке будет где расширяться.

Оптимальная длина трубы

Учитывая все выше перечисленные причины с учетом поправок на линейное расширение материала труб возьмем за основу максимальную длину труб теплого пола на один контур:

Какая длина трубы теплого пола будет оптимальной? Давайте выясним оптимальную длину трубы теплого пола и какие могут быть последствия, если контур получится большей длины. Все в нашей статье

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Выбор шага

Расстояние между контурами обогревающего пола является важным параметром системы. От этого значения зависит плотность распределения тепла и общая тепловая нагрузка конструкции.

Выявлена закономерность: чем меньше шаг, тем теплее пол. Однако есть определенные нормы, которыми регулируется этот показатель:

  1. В помещениях с низкой и средней тепловой нагрузкой (50 Вт/м2) допустима укладка труб на расстоянии 20-30 см друг от друга.
  2. В санузлах и комнатах с высокой тепловой нагрузкой (80 Вт/м2 и более) рекомендуемый шаг укладки равен 15 см.
  3. Во всех остальных случаях разрешается использование переменного расстояния, то есть в центре шаг 15 см, а у стен и по краям – 15-20 см.

Особенности материала

Трубопровод для тёплых полов изготавливается из различного сырья: медь, металлопластик, но наиболее современным видом считается трубка из сшитого полиэтилена.

Сшитый полиэтилен — разновидность этилена, полученного путём химического и физического воздействия на него. При производстве, из молекул этилена происходит образование трёхмерной ячеистой сетки. Данная модель получила название PEX.

Прочность

Прочность данному изделию придают сформировавшиеся в процессе производства, помимо продольных соединений, поперечные. Показатель расширения трубки PEX колеблется в диапазоне от 250 до 800%.

Кроме того, в отличие от полипропилена, материал имеет повышенную стойкость, и не разрушается даже при значительных перепадах температур.

Температурная стойкость

При эксплуатации шлангов из сшитого полиэтилена, рекомендована максимальная температура 140 градусов. Но процессы плавления начинаются при нагреве от +190 градусов.

Минусовые температуры, которые способен выдержать данный трубопровод, и при которых сохраняется прочность и эластичность изделия -50 градусов по Цельсию.

Поэтому, его рекомендовано использовать в низкотемпературной системе отопления, где нагрев не значительный, и происходят частые температурные перепады. А вот, использовать полиэтилен следует там, где трубопровод постоянно горячий.

Физические свойства

Несмотря на высокую плотность трубок PEX, материал является мягким и эластичным, и обладает следующими свойствами:

  • через него не проходит жидкость и газы;
  • он легко гнётся, что позволяет делать самые крутые повороты.

Химические свойства

Усовершенствованный процесс производства — сшивка, сделал полиэтилен устойчивей к органическим и неорганическим воздействиям, а также на него не оказывают разрушительного влияния растворители.

Помимо этого, материал стояк к негативному действию окружающей среды: солнечным лучам и кислороду. Это качество вызвано наличием у большинства моделей PEX защитного антидиффузного покрытия.

Другие характеристики

Контуры из полиэтилена имеют диаметр от 10 до 200 мм. Для водяных тёплых полов рекомендованный размер 16 мм.

Основные технические характеристики:

  • толщина стен — 2 мм;
  • вес метра — 110 гр;
  • объём метра — 0,113 л;
  • плотность — 940 кв. м3;
  • степень теплопроводности — 0.39 Вт/мК.

Преимущества и недостатки теплого пола как основного отопления

Главное достоинство – комфорт. Теплый пол под ногами создает ощущение тепла и уюта гораздо быстрее, чем горячий воздух комнаты. Есть и другие преимущества:

  • Равномерный прогрев комнаты. Тепло идет от всей площади пола, в то время как батареи частично согревает стены и распространят тепло только на определенном участке.
  • Работает система совершенно бесшумно.
  • Так как нагревательные элементы заключены в стяжке, отопление меньше влияет на уровень влажности.
  • Можно выбрать вариант с разной тепловой инерцией. Водяной пол медленно нагревается и остывает почти сутки. ИК-пленочный мгновенно нагревает поверхность пола и остывает так же быстро.
  • Отопление водяным теплым полом обходится дешевле, чем радиаторами. Стоимость электрического отопления не так привлекательна.
  • Монтируют системы на самых маленьких площадках, даже на лестничных ступенях.
  • Батареи не украшают комнату и не вписываются в интерьер. Нагревательные элементы теплого пола скрыты от глаз.

Недостатки:

  • Обустройство теплого пола – процесс трудоемкий и длительный. На базовое основание укладывают гидро-и теплоизоляцию. Потом размещают арматурную сетку или маты для укладки. Располагают трубки, выполняют подключение, заливают бетонную стяжку, кладут подложку и настилают чистовой пол. На это нужно время и деньги.
  • Водяное напольное отопление отнимает не менее 10 см высоты, а электрическое – от 3 до 5 см.
  • Ремонт очень сложен: при повреждениях необходимо снять покрытие, разбить стяжку, устранить дефекты и заново настелить пол.

Укладка труб — инструкция

С этим пунктом всё проще. Возможны только несколько основных вариантов укладки труб теплого пола:

  1. Улитка.
  2. Змейка.

Но они могут быть одинарные и двойные, а кроме этого, их можно сочетать в одном помещении. У них есть как свои достоинства, так и недостатки.

Улитка:

Преимущества Недостатки
  • Нагрев более равномерный;
  • Теплоотдача выше.
  • Расход труб больше на четверть;
  • Сложнее выполняется монтаж;
  • Увеличивается количество поворотов, а значит требуется более высокое давление.

Змейка:

Преимущества. Недостатки.
  • Простой монтаж;
  • Материала уходит меньше.
  • Прогрев пола не равномерный.
  • При неправильном монтаже возможно появление эффекта «зебры».

Совмещать эти два варианта можно следующим образом. Например, сразу после захода в комнату, вдоль наружных стен труба для теплого пола укладывается змейкой, а затем на всей остальной площади улиткой. При таком подходе, сразу решается две задачи. Первое, увеличить теплоотдачу у самых холодных стен, и обеспечить более равномерный прогрев пола по центру комнаты.

Также, можно менять и шаг укладки труб. Обычно  он варьируется от 15 до 20 см между витками, но его можно уплотнять вдоль внешних стен. При этом, даже если трубы будут иметь больший радиус поворота нежели это требуется, можно укладывать их применяя булавовидный изгиб.

Применение матов для теплых водяных полов

Расчет количества труб

Рассчитать количество труб на одну комнату можно тремя способами:

  1. Нарисовав на миллиметровке точную схему укладки с последующим замером.
  2. Уложив в комнате точную копию контура водяного тёплого пола с помощью шпагата, с последующим замером.
  3. Нарисовав на полу контур труб мелом, и затем замерить проложенный отрезок с помощью курвиметра.

Обратите внимание, что длина одного контура не должна превышать 120 метров. При этом, если организуются несколько контуров запитанных от одного насоса, то максимальный разбег длин труб не должен превышать 10%

Процесс укладки

Есть два варианта укладки труб водяного тёплого пола.

  1. Укладывать на сетку (или монтажную ленту) с фиксацией хомутами или проволокой.
  2. Укладывать на специальные маты с углублениями для труб.

Первый способ предпочтительнее, ибо он обходится гораздо дешевле. Стоимость фирменных матов с бобышками, неоправданно завышена. А фиксация к сетке более надёжная. Монтажная лента предлагается как вариант, но её использование более трудоёмко, ибо она требует фиксации к утеплителю. И расстояние между каждой лентой должно быть 30 см.

После укладки контура

Перед заливкой стяжки, необходимо промыть и опрессовать уложенный контур. Лучше всего это делать, подняв температуру теплоносителя на 50% выше нормы (до 45°C) При этом нагрев теплоносителя должен проходить равномерно, со скоростью ≈ 5°C/час, начиная с комнатной температуры. После достижения требуемого нагрева, систему оставляют в этом состоянии на пару суток. Если в течении этого времени не появится протечек, то можно быть уверенным, что в дальнейшем проблем не возникнет.

К заливке стяжки можно приступать только после слива воды из системы. Толщина стяжки должна быть не менее 5 см. Крайне желательно применять дисперсное армирование стальной фиброй. При добавлении стальной фибры в количестве 0,7% (1 кг фибры на 1 м3 раствора) повышается прочность стяжки и ликвидируется возможность образования трещин.

Первое включение водяного теплого пола проводят по следующей схеме. В первые сутки теплоноситель нагревают до 18°C, на каждые следующие сутки температуру повышают на 2°C. В таком темпе, в течении 6 дней доводят температуру до 30°C и выдерживают полы в течении суток. Затем можно устанавливать необходимый режим работы водяного тёплого пола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
