Дымоход из сэндвич труб через стену: правила монтажа и пошаговая инструкция

Что нужно знать о правилах монтажа дымохода в деревянном доме?

Постоянная температура продуктов сгорания в дымовых устройствах отопительных систем может отличаться в зависимости от из конструкции, от конструкции дымоходной системы и по мере удаления от места сгорания. Из приведенной таблицы вы сможете узнать, какова температура продуктов сгорания в тех или иных отопительных приборах.

температура продуктов сгорания

Дома из дерева используются человечеством уже множество лет. Конечно же, за это время выработан определенный свод правил, который сконцентрировал опыт строительства систем печного отопления в таких жилищах. В нашей стране строительный опыт в этой области собран в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Мы постараемся в подробной форме изложить вам всю суть информации, содержащейся в этом документе.

Виды расположения дымохода

Металлические трубы для дымохода могут размещается как внутри обычного кирпичного дымового канала, так и снаружи дома, как отдельная конструкция. Современные дымоходы имеют привлекательный внешний вид, и они будут выглядеть уместно и красиво на любом доме.

Дымоход спрятан в дымовом канале

Если в доме есть дымовой канал, построенный из кирпича, тогда вовнутрь этого канала помещается одностенная труба, таким образом сооружаются металлические дымоходы для печей в бане или каминов.

Состав дымохода:

• защитная крышка;
• металлическая одностенная труба;
• тройники;
• бетонные, кирпичные или металлические опоры;
• узел для отбора конденсата;
• отопительный агрегат.

Дымоход находится снаружи дома

Установка дымохода снаружи здания

Очень часто трубы для дымохода металлические устанавливают снаружи жилого дома или производственного здания. В этом случае применяется двустенная труба. Если приобретена одностенная труба, то ее придется самостоятельно изолировать. Такой вариант может быть использован для устройства дымохода печей в бане. Чтобы изолировать трубу, необходимо использовать негорючий утеплитель. Чаще всего, мастера советуют изолировать дымоход с использованием базальтной минеральной ваты. Чтобы правильно изолировать дымоход, нужно защитить слой утеплителя, собрав кожух из материала, устойчивого к внешним воздействиям.

Состав готового дымохода:

• двустенная металлическая труба;
• защитный кожух (изготовлен из металла, стойкого к атмосферному влиянию);
• теплоизоляция (минеральная вата);
• внутренняя труба (металл стойкий к действию высокой температуры и активных химических веществ, возникающих при горении);
• тройники;
• узел для отбора конденсата;
• подставки;
• хомуты для крепления конструкции;
• отопительный агрегат.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

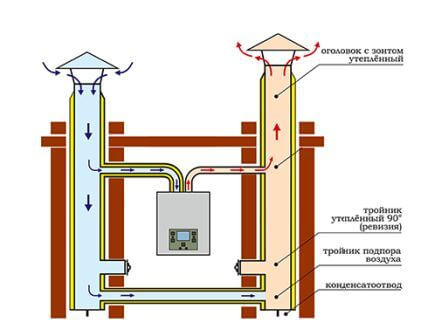

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Способы очистки дымохода, инструменты и приспособления

Существует несколько методов чистки трубы дымохода в частных домах. Все эти способы, как правило, не вызывают сложностей для самостоятельного применения. Тем не менее, мы не советуем вам проводить чистку дымохода самостоятельно, если вы не уверены в своих возможностях, либо состояние печной трубы оставляет желать лучшего из-за изношенности.

Механический способ чистки

Механический способ является самым эффективным и проверенным веками способом. Помните, как в старину изображали трубочиста? Основное орудие его труда – длинная палка с ёршиком на конце. В наше время кардинальных изменений не произошло, разве что инструменты и приспособления адаптированы к реальным условиям.

Очистку желательно проводить в теплое время года, при отсутствии ветра. Перед непосредственной прочисткой дымохода закройте все отверстия печи в помещении, так сажа не попадет в помещение. Открытый очаг или камин достаточно полностью завесить мокрой тряпкой. На крыше обязательно следует обезопасить себя страховочным тросом. Ноги должны иметь устойчивую опору.

Инструмент, используемый для очистки:

• Скребок, который применяют, если слой сажи слишком толстый.
• Металлический ёрш. Опускают в трубу с помощью троса, снизу иногда прикрепляют утяжелитель в виде ядра. Такое приспособление (общий вес не менее 9 кг) проходит через всю трубу, счищая сажу.
• Щетки с жесткой щетиной с гибким держателем. Применяют для квадратных и прямоугольных труб.
• Ядро или гиря. Используют, если образовался засор из-за скопившегося мусора или обрушившейся кладки.

Прочистить трубу можно и изнутри помещения, если позволяет конструкция, а вход на крышу затруднен. Из инструментов используется ёрш на гибком держателе. Недостаток метода в том, что сажа падает вниз и необходимо защитить мебель и поверхности брезентом. Профессиональные трубочисты в таких случаях пользуются специальным «пылесосом» для сбора сажи. Также чистка изнутри помещения используется при наличии изгибов в дымоходе.

При отсутствии в арсенале специальных инструментов для чистки, их можно изготовить своими руками. Так, к примеру, из обычной пластиковой бутылки можно сделать полноценный ершик. В видео представлена подробная инструкция:

Химический способ чистки

Применяется для профилактики загрязнения печных труб. Согласитесь, что лучше раз-два в году воспользоваться этим методом, чем доводить состояние дымохода до плачевного состояния.

Химические средства для очистки – это специальный порошок или брикет, который при горении образует специфический газ, разрушающий нагар. Скопившаяся в дымоходе сажа просто осыпается со стенок и удаляется вместе с золой. Очень эффективны эти методы для керамических дымоходов или труб из нержавейки.

«Химию» можно разделить на три группы:

• Бумажные пакеты с гранулированным веществом чешского производства. Закладываются вместе с дровами. Удаляют загрязнения толщиной до 2мм.
• Брикет в виде полена. Можно использовать вместе с дровами, а можно сжечь отдельно. Размягчает сажу и облегчает механическую чистку.
• Порошок, аналог чешского очистителя, но российского производства.

Химические методы очистки будут неэффективными, если нагар уже слишком большой и его можно удалить только механическим способом. Поэтому, как сказано выше, такие средства эффективны только в качестве профилактики.

Народные методы прочистки дымоходов

Если загрязнение не слишком велико, то можно воспользоваться одним из народных методов очистки дымохода. Застарелые отложения убрать не удастся, но в качестве профилактики эти способы зарекомендовали себя с положительной стороны.

• Соль. Раз в неделю добавьте в дрова обычную поваренную соль (100-200г). Она взаимодействует с водой в горящих дровах и выделяет кислоту, которая связывает сажу и не позволяет оседать на стенках. Не используйте, если у вас металлическая труба, это вызовет ее коррозию.
• Крахмал. При сжигании кусочков картофеля и его очистков выделяется крахмал, который разлагает сажу, но «картофельного сырья» нужно сжечь не менее ведра за раз. Также можно использовать другие продукты, содержащие крахмал (горох, фасоль).
• Ольха, осина или скорлупа грецких орехов. Дрова из осины, ольхи или скорлупа орехов горят очень жарко. Высокая температура просто сжигает образовавшуюся сажу. При хорошей тяге из трубы будут вылетать черные хлопья, а потом несколько дней осыпаться в топку. Этот способ эффективный, но может спровоцировать пожар.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

• если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
• слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Правила пожарной безопасности

Расстояние от кирпичной стены до дымохода составляет 130 мм. Если сооружение деревянное, то этот параметр увеличивается до 260 мм. При прохождении труб в непосредственной близости к стропилам или через легко воспламеняемые материалы, эти места должны быть изолированы.

Пожарная защита дымоходаИсточник petropech.ru

При использовании твёрдотопливного оборудования дымоход оснащается сетчатым металлическим искрогасителем независимо от материала, из которого построено здание. Размер ячейки не превышает 5*5 мм. Кроме того, существуют и другие правила:

• оголовок дымохода должен располагаться правильно относительно крыша=и;
• для уменьшения конденсации влаги температура на выходе конструкции должна на 15°С превышать температуру точки росы (60°С);
• если высота дымохода меньше 5 м, то требуется установка дымоотсоса с электрическим приводом.

Внешняя стена отделяется от конструкции асбестоцементным листом или базальтовой накладкой.

Требования к дымоходам и правила установки

Монтаж дымохода и вентиляции для газового котла происходит при соблюдении норм установки дымохода СНиП 2.04.05, при этом учитываются рекомендации производителя:

• Размер канала выбирается таким же, как у раструба котла или чуть больше..Высота трубы – не менее 5 метров.
• В комнатах с традиционной вытяжкой, возмещение удаляемого воздуха производится за счет поступления его с улицы и частично из других смежных помещений.
• Дымоотвод делается из негорючего материала.

После ввода в работу газового котла или, иного оборудования с дымоотводной трубой, составляется акт проверки дымоходов.

Виды конструкций

В любом частном доме, где есть камин, нужно устанавливать дымоход. Сначала необходимо решить, как он будет расположен внутри помещения, составить чертеж трубопровода, выбрать вид трубы.

Чугунный

Дымовая труба из чугуна — популярная альтернатива кирпичным конструкциям. Трубопровод их чугуна дешевле кирпичного, но преимуществ у этого материала меньше чем недостатков. Минусы:

• большая масса отдельных элементов;
• материал не выдерживает воздействия агрессивных кислот;
• стенки трубок быстро прогорают;
• на стенках скапливается большое количество конденсата, который будет стекать в топочную камеру.

Трубопроводы из чугуна недолговечны. Их устанавливают, чтобы сэкономить, уменьшить общие затраты.

Чугунный дымоход (Фото: Instagram / medveddurak)

Кирпичный

Классический способ сборки дымоходов — кирпичная кладка.  Преимущества:

• долговечность, надежность;
• высокая прочность конструкции;
• хорошая теплоотдача материала;
• устойчивость к высоким температурам;
• привлекательный вид.

Недостатки:

• высокая цена.
• разрушение при воздействии кислот;
• большой вес готовой конструкции;
• быстрое накапливание сажи на кирпичных стенках.

Чтобы минимизировать недостатки кирпичных конструкций, внутри них часто устанавливают металлические трубы.

Стальной

Очень популярны трубы из нержавеющей стали. Они подходят для систем, которые постоянно подвергаются изменяющимся условиям окружающей среды, высоким температурам, воздействию влаги. Преимущества:

• высокий показатель герметичности.
• привлекательный вид;
• большой ассортимент;
• на металлических стенках не образуется ржавчины;
• на трубах медленно скапливается сажа;
• малая масса, простой монтаж.

Стальной дымоход (Фото: Instagram / masterskaiagrigorevyh)

Из бетона

Бетонные трубопроводы для отвода дыма редко встретишь в частных домах. Связано это со сложностями в проведении монтажных работы. Из-за большой массы трубопровода нужно сооружать отдельное основание, ожидать пока бетонный раствор застынет. Только после застывания можно демонтировать деревянную опалубку.

Из асбоцемента

В прошлом веке асбоцементные трубы получили высокую популярность. Этот материал был дешевле металла, кирпича. Сначала асбоцементные трубки не применялись для сборки дымоходов, но после распада Советского Союза у многих людей не хватало средств на устройство трубопроводов для отвода дыма из других материалов.

Недостатки:

• быстро разрушаются при длительном воздействии влаги;
• на шероховатых поверхностях скапливается сажа;
• материал начинает гореть при температуре свыше 300°C.

Трубы из асбестоцемента подойдут для изготовления временных систем.

Из стеклокерамики

Инновационный материал для изготовления дымоходов. Для изготовления стеклокерамических дымоходов используют термостойкие компоненты. Преимущества:

• аккумуляция тепловой энергии;
• высокая устойчивость к частым перепадам температуры;
• стойкость к воздействию конденсата;
• долговечность, надежность.

Дымоход из стеклокерамики (Фото: Instagram / pechi43.ru)

Какой дымоход лучше?

Чтобы понять, как выбрать дымоход, нужно рассмотреть материалы. Каждый из них имеет свои эксплуатационные особенности, ценится в разных условиях. Один из популярных видов конструкции — сэндвич трубы. Это многослойные элементы трубопроводов. Внешний, внутренний слой изготавливаются из металла. Прослойка между сталью заполняется негорючим материалом.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Условия нормального функционирования

Конструкция должна:

• эффективно отводить газообразные отходы сгорания топлива;
• быть безопасной и комфортной для дома;
• иметь хорошую тягу;
• выдерживать высокие температуры;
• быть защищенной от влаги и конденсата;
• обладать устойчивость к внешней агрессивной среде.

Дымоходы могут иметь квадратную и цилиндрическую форму, последняя считается оптимальной, так как меньше подвержена скоплению нагара и сажи.

Другие параметры, которые также обозначены строительными нормами:

• детали из легированной стали, произведённые для монтажа дымоходов, отличаются антикоррозийными качествами и имеют толщину в в 0,5 см.;
• размер диаметра трубы должен совпадать по размеру с патрубком печи или быть немного больше него;
• дымоход, устраиваемый для кирпичной печи, оборудуется карманами, которые расположены в нижней части дымоотводных каналов и имеют глубину 20—25 сантиметров. На них устанавливаются дверцы, через которые производится чистка от сажного налета;
• металлический дымоход не может иметь больше 3-х поворотов;
• радиус поворота металлического дымохода не может быть больше диаметра трубы;
• труба должна иметь высоту не меньше пяти метров.

Все эти условия помогут создать в дымоходе нормальную тягу и эффективный отвод опасных для здоровья продуктов сгорания.

Способы очистки дымохода какой выбрать

Методы очистки дымоходов и печных труб довольно разнообразны, от народных способов, проверенных веками, до современных, основанных на научных разработках. Рассмотрим подробнее их все.

Народные средства

Наши предки хорошо знали особенности разных видов древесины. Хвойные дрова содержат большое количество смол, выделяемых вместе с дымом. Плохо просушенная, сырая древесина тлеет, отдает мало тепла, и при этом выделяют водяной пар, который оседает на стенках трубы, скрепляя рыхлую сажу в монолит. Лучше всего для топки печей подходят сухие дрова лиственных пород: береза, ольха, осина. Они горят с повышенной теплоотдачей, практически не дают сажи и копоти и не засоряют трубу.

Для прочистки дымохода в старину использовали осиновые дрова, горящие с образованием высокого жаркого пламени. При нагревании стенок дымохода сажа разрыхляется и прогорает, а ее остатки выносятся через трубу вместе с дымом. На этом же принципе основаны многие современные способы очистки труб, о которых рассказано ниже. Для профилактики и периодической чистки дымохода можно использовать этот старинный способ, подбрасывая в разогретую топку несколько сухих осиновых поленьев. При этом нужно соблюдать противопожарную безопасность и не допускать перегрева труб.

Другой интересный народный метод очистки дымохода заключается в сжигании высушенных картофельных очисток. При их сгорании с дымом выделяются вещества, разрыхляющие сажу и позволяющие легко удалить ее через прочистные отверстия.

Видео – народный метод прочистки дымохода

Народные способы интересны, но порой неэффективны, особенно, когда засор уже образовался. В этом случае разумнее прибегнуть к средствам химической очистки труб.

Химическая очистка дымохода

В печных магазинах представлен большой выбор разнообразных средств, позволяющих почистить дымоход от сажи без лишних хлопот. Эти средства бывают в виде порошков, таблеток, жидкостей или брикетов, имитирующих поленья или пеллеты. Применение их довольно простое: необходимо поместить упаковку в печь или камин и сжечь, вместе с дровами или отдельно. Подробная инструкция обычно указана на упаковке, как и дозировка.

Средства для очистки в виде порошка обычно упакованы в пакетики с разовой дозировкой, в зависимости от степени загрязнения трубы и дымохода может понадобиться один или несколько пакетов. Их бросают в огонь после растопки печи, не вскрывая. Появление окрашенного в синий или зеленый цвет пламени говорит о том, что средство работает и выделяет химически-активные вещества, расщепляющие сажу и налет.

Средства для химической очистки дымохода

Более удобны в использовании очищающие пеллеты или поленья, их просто помещают в камин или печь прямо в упаковке и поджигают, после чего продолжают топку печи в течение одного-двух часов. За это время смолы и креозот, скрепляющие сажу в дымоходе, разлагаются, и мелкие частицы выносятся вместе с дымом наружу, а крупные засоры падают вниз. Поэтому после очистки и остывания печи рекомендуется провести ревизию дымового канала через специально предназначенные для этого дверки.

Очистку дымохода для профилактики засоров проводят несколько раз в год. Если печь используется не чаще раза в неделю, достаточно использовать эти средства пару раз в год. При ежедневной топке печи или использовании некачественных дров профилактику проводят чаще, раз в два месяца, не дожидаясь зарастания дымохода сажей.

Механическая очистка дымохода

При серьезных засорах, вызванных сильным сужением просвета или попаданием в трубу мусора, химические средства могут оказаться бессильны. Эксплуатация печи становится невозможна и очень опасна – отложения на стенках дымохода при перегреве загораются, и вместе с дымом из трубы вырываются искры или даже пламя. В сухую погоду это может стать причиной пожара. Если в вашей печи совсем нет тяги, и дым идет внутрь помещения, ее необходимо чистить механически, с применением специального инструмента.

Приспособления, предназначенные для очистки дымохода от сажи и копоти, весьма разнообразны: это щетки, скребки, ерши разной конфигурации и размера, а также ядра на крепком тросе, которыми пробивают плотные засоры. Их можно приобрести в специализированных магазинах или изготовить своими руками.

Видео – как сделать ерш для прочистки дымохода своими руками

Очистку дымохода обычно проводят сверху вниз: пробивают засоры в дымовой трубе, очищают ее скребками, ершами и щетками, после чего чистят дымовые каналы через прочистные дверки, и в последнюю очередь очищают заслонки и саму топку, а также зольник. Каминные трубы простой конфигурации можно чистить снизу, с помощью ершей на длинной ручке. Как почистить дымоход механическим способом, рассказано ниже.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы

Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.
