В чем отличие узо от дифавтомата? рассмотрим подробно разницу между устройствами

Содержание:

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.


Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.


Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

  • фазный провод присоединяется к клемме АВ;
  • соединяется перемычкой выход автомата и L-клемма УЗО;
  • выход фазы УЗО направляется к электроустановкам;
  • нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.


По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.


Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Дифференциальный автомат

Дифавтомат – это устройство, сочетающее в себе УЗО и обыкновенный автоматический выключатель.

Характеристики каждой модели нанесены на ее корпус в виде специальной маркировки. Основными из них являются:

  1. Номинальный ток и тип времятоковой характеристики, например, С63. Это значит, что величина номинального тока составляет 63 А. Времятоковая характеристика – это зависимость времени расцепления контактов выключателя от протекающего через них тока. Для автоматических выключателей, используемых в системах электроснабжения различных объектов, эти характеристики бывают разными. В квартирах и жилых домах применяются автоматы с характеристикой С-типа.
  2. Ток утечки (0,03 А, 0,1 А), при котором срабатывает та часть автоматического выключателя, которая реагирует на величину дифференциального тока.
  3. Номинальное напряжение (230 или 400 В).
  4. Тип автомата (для работы с переменным или выпрямленным постоянным током).
  5. Принципиальная схема подключения.

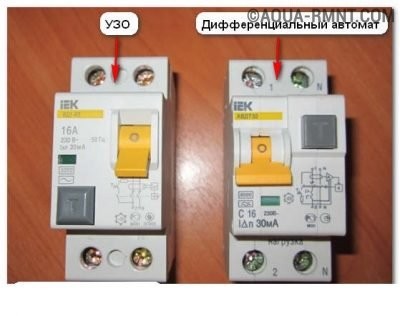

Для ответа на вопрос, как отличить УЗО от дифавтомата, достаточно посмотреть на их внешний вид. Хотя на первый взгляд отличия и не очень заметны, но для знающего человека они, как говорится, налицо:

  1. На УЗО не указывается тип времятоковой характеристики.
  2. У дифавтомата в принципиальной схеме, нанесенной на его корпус, поставлены два дополнительных выключателя, обозначающих тепловой и электромагнитный расцепители.
  3. Название устройства (ВД или АВДТ).

Автоматический выключатель, управляемый дифференциальным током, обладает следующими преимуществами:

  • При установке дифавтомата отсутствует необходимость в монтаже какого-либо дополнительного защитного оборудования.
  • Практически все подобные устройства оборудованы специальной индикацией, позволяющей точно определить, от чего сработало устройство: от появления большого тока утечки, короткого замыкания или перегрузки.

Отвечая на поставленный вопрос, чем отличается УЗО от дифавтомата, нужно учесть следующее. Если судить по количеству и качеству выполняемых функций, то нет особой разницы в том, какое устройство выбрать: дифавтомат либо УЗО. При этом стоимость совмещенного устройства бывает даже выше, чем совокупная цена УЗО и обыкновенного автомата. Кроме того, при выходе из строя одного из раздельных устройств, можно произвести его ремонт или замену, не снимая при этом второго, это значительно дешевле, чем ремонтировать дифавтомат.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Отличия УЗО от дифавтомата

Итак, посмотрим, чем же отличаются УЗО и дифавтоматы.

Функциональность

С этим вроде бы всё ясно: УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).

Внешний вид

Более интересный вопрос — как отличить один прибор от другого визуально? Оба они довольно похожи, в частности, и тот и другой имеют кнопку «TEST» (проверка работоспособности модуля УЗО). Размеры также, скорее всего, ни о чём не скажут: если раньше дифавтоматы всегда были больше УЗО, то сегодня они либо имеют те же габариты, либо даже являются более компактными. К примеру, УЗО серии ВД1–63 и дифавтомат серии АВДТ32 бюджетного российского производителя — компании IEK — выглядят практически одинаково.

Современные модели УЗО и дифавтоматов одного производителя выглядят очень похоже

Что ж, давайте присмотримся повнимательнее.

Название

В первую очередь, разумеется, следует посмотреть на название, если, конечно, оно прописано на корпусе. На УЗО могут написать «УЗО» или «Выключатель дифференциального тока», но чаще всего изображают аббревиатуру «ВД» — выключатель дифференциальный.

Большинство производителей начинают маркировку своих устройств защитного отключения буквами «ВД»

Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, на корпус подобного прибора обычно наносится аббревиатура «АВДТ».

На дифавтоматы обычно наносится аббревиатура «АВДТ»

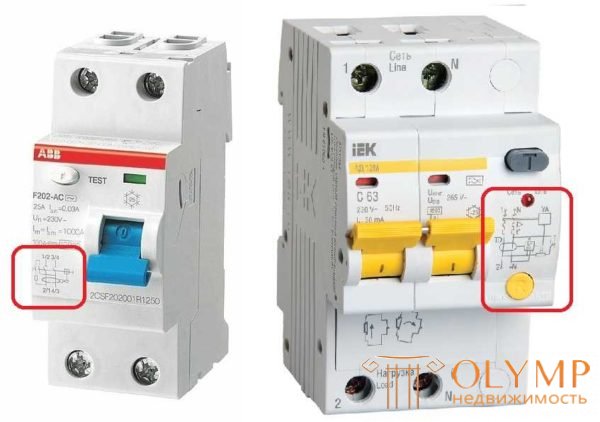

Схема на корпусе

Этот идентификатор является универсальным, так как помогает разобраться даже в том случае, если название написано на иностранном языке либо вовсе отсутствует. На каждом приборе схематично отображается его устройство, так что при наличии некоторого опыта распознать его не составит труда:

  1. УЗО — схема аппарата будет зависеть от его разновидности. На самом простом, электромеханическом УЗО пользователь увидит минимальный набор компонентов: овальный элемент обозначает самую важную часть — дифференциальный трансформатор. Отображается и подключение кнопки «TEST».

  2. У электронного УЗО на схеме будет видно дополнительный элемент — плату усилителя, которая обычно обозначается треугольником. Как видно, к усилителю подведено питание.

  3. На корпусе дифавтомата будет изображён один из вариантов схемы УЗО, а в дополнение к нему — обмотки расцепителя.

Схема на корпусе дифавтомата включает в себя дифференциальный трансформатор, кнопку «ТЕСТ» и расцепители — электромагнитный и тепловой

Маркировка (номинальный ток)

Номинальный ток — это максимальная сила тока, которую прибор может пропускать через себя длительное время. Эта характеристика обязательно указывается на каждом приборе, но несколько по-разному:

  • на УЗО пишут только число, например, «16 А»;

  • на дифавтомате перед числом стоит литера, например, «С16 А».

Буква перед значением номинального тока на корпусе дифавтомата обозначает характеристику (отключающую способность) его расцепителей. На бытовых моделях обычно можно видеть литеры «В» (для цепей без индуктивной нагрузки, как правило, осветительных), «С» и «D» (могут выдерживать пусковые токи, характерные для сетей с подключёнными электродвигателями).

Бывают также дифавтоматы с буквами «А» (для сетей с большой длиной проводников), «К» (применяются, если почти вся нагрузка — 80% — является индуктивной) и «Z» (для слаботочных сетей, где недопустимы даже кратковременные перегрузки). В основном они используются в промышленности.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

  • защищает от токов утечки;
  • предотвращает перегрузку линии;
  • моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Как внешне отличить узо от дифавтомата?

1)Если говорить совсем на бытовом уровне, то:

  • за УЗО отвечает надпись величины максимального тока утечки в мА (10мА, 30 мА, 100 мА)
  • за автоматический выключатель отвечает надпись, состоящая из буквенно-цифрового кода (типа B16, C25). В данном коде: буква — это характеристика, про которые писал выше; а цифра — это номинальный ток выключателя
  • на дифавтомате будет встречаться одновременно обе надписи: и милиамперы и номинальный ток выключателя с характеристикой

2) Второй вариант — это схема, которая нарисована на корпусе устройства. Ниже нарисовано, как может обозначаться УЗО — обычно, это овал, вокруг трех линий (проводов). Если этот круг есть — значит, это либо УЗО, либо дифавтомат. Если отсутствует — значит автоматический выключатель.

Проанализировав эти два способа, можно прийти к выводу, что перед вами за устойство. Если аппарат пришел к вам с рынка, то в коробке должна быть инструкция, где описано, что за аппарат вы купили. Ну и плюс ко всему кнопка «Т» подскажет, что Вы имеете дело с устройством, защищающим от токов утечек.

Схемы подключения разных приборов

После того как разобрались в вопросе, как работает УЗО и дифавтомат, можно начать разбираться со схемами. Начнем со схемы подключения двухполюсного прибора

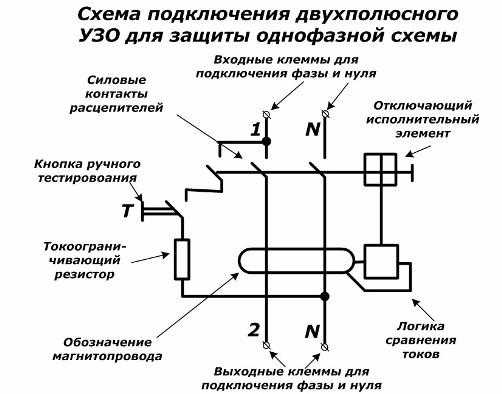

И сразу же обратите внимание на нижний рисунок, где четко обозначены входные клеммы и выходные

Хотелось бы отметить, что на защитных устройствах есть специальная кнопка тестирования, обозначенная буквой «Т». С ее помощью можно проверить, как работает УЗО, правильно или нет.

Итак, схема подключения этого прибора производится через три клеммы (контакта):

  • фаза;
  • ноль;
  • тестирование.

То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты. Выходные клеммы в данном случае не работают, как контакты.

Что касается трехфазной сети, куда подключается четырехполюсной прибор, то схема будет выглядеть, как на нижнем рисунке.

По сути, это предыдущая схема, где в обязательном порядке должна соблюдаться полярность соединения фазы и нуля. При этом с четным клеммам подключаются выходные контуры, к нечетным входные.

Схема соединения трехфазного защитного прибора к трем однофазным сетям

Этот тип подключения будет работать только в том случае, если у трех однофазных систем проведен один контур в нейтралью. Очень удобный вариант в том плане, что для трех отдельных схем используется всего лишь один дифференциальный автомат или УЗО. Основная задача установщика – найти подходящее место монтажа, где можно было бы соединить одной шиной нейтраль и развести ее по контурам на три системы.

Вот эта схема ниже:

Кстати, если в сеть установлен электродвигатель, который работает без нейтрали, то защитный прибор можно подключить, не используя нулевую клемму. Правда, при этом кнопка тестирования работать не будет, что не всегда удобно. Но это частный вариант, используемый достаточно редко. В этом случае оптимальный вариант – это установка в схему электромагнитных устройств с механическим расцепителем.

Можно ли подключить трехфазное защитное устройство в однофазную сеть

В принципе, никаких проблем здесь нет. Правда, метод этот не самый рациональный. Им чаще всего пользуются в том случае, если к однофазной сети подключаются последовательно еще две однофазные сети. То есть, УЗО или дифавтомат монтируются в первую сеть через одну фазу, к нему же подключаются еще две через остальные клеммы.
