Как измеряется мультиметром напряжение в эклектической розетке

Содержание:

Какие параметры можно проверить

Мультиметр – электроизмерительный прибор, объединяющий функции амперметра, вольтметра и омметра. Портативные устройства умещаются в руке и стоят недорого, его желательно иметь в машине каждому водителю. Чтобы измерять заряд аккумулятора, нужно померить напряжение. Также мультиметр полезен и для проверки других параметров – утечки тока, например. Это отличная профилактика против быстрого разряда АКБ.

В экстренных ситуациях, когда происходит отказ в работе электрооборудования, мультиметр пригодится для диагностики неисправностей:

  • измерение напряжения бортовой сети;
  • «прозвонка» предохранителей, электропроводки и лампочек;
  • контроль над датчиками, их сопротивлением и напряжением.

При выборе мультиметра предпочтение следует отдать ударопрочным моделям с подсветкой на цифровом дисплее.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А

Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как прозвонить кабель в квартире без мультиметра


При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.

К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.

Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен. Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы. Это может исказить результаты прозвонки.

Техника безопасности

Предупреждение: допустимое время измерения не более 10 сек. не чаще одного раза в 15 мин. Измерения, проводимые в электрических цепях, находящихся под опасным напряжением ~220 В, требует соблюдения правил техники безопасности. Безопасным для человека считается ток величиной не более 0,001 А. Любое, даже незначительное ее превышение может привести к поражению пользователя

Поэтому, работая с электричеством, нужно быть предельно внимательными и соблюдать особую осторожность

Работая на верхних пределах мультиметра, измерения нужно проводить как можно быстрее. Связано это с тем, что многие тестеры не имеют защиты от перегрева, и при длительном контакте с большим током могут просто перегореть, что в свою очередь чревато получением электротравмы. Иногда производители мультиметров предупреждают пользователей о такой опасности, оговаривая, например, что допустимое время измерения не должно превышать 10 сек. не чаще одного раза в течение 15 мин.

Подключение и отключение мультиметра осуществляют после полного обесточивания электроцепи. Подают питание и приступают к измерениям только по окончании всех работ по подключению тестера.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Как измерить напряжение мультиметром

Почти каждому из нас рано или поздно доводилось (или еще придется) столкнуться с задачей измерить электрическое напряжение.

Это может понадобиться вам в одной из бесконечного множества бытовых ситуаций, и хорошо бы заранее знать, как и при помощи чего это можно сделать.

Для измерения напряжения вам понадобится всего лишь один прибор под названием «мультиметр» и источник электроэнергии. Измерить напряжение завалявшейся батарейки, блока питания для ноутбука, оголенных проводов в квартире — это одни из наиболее частых применений.

В этой статье мы на примере рассмотрим как измерять напряжение электрической энергии при помощи бытового мультиметра.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника. Иногда приходится перекусывать провод кусачками или пассатижами. При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Описание процесса проверки

Не имеет значения, какой вольтаж вы решили измерить – блока питания ПК, переменное напряжение проводов в электрощитке или клеммной коробке. Процесс во всех случаях имеет сходство: если вы не знаете или не уверены, какое именно значение напряжения присутствует на токоведущих контактах, всегда выставляйте наивысший предел.

На батарейке или аккумуляторе

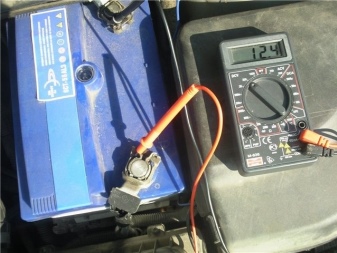

Понять, насколько годна батарейка, можно, лишь измерив её напряжение. Переключите мультиметр в режим «2000 милливольт» – или на «20 вольт», если батарейка, скажем, рассчитана не на 1,5 В, а на 9. Диапазон измерений должен содержать маркер «DCV» (постоянный вольтаж). Подключив красный на «+», а чёрный – к выводу «-», вы получите значение, например, 1,459 В, или 8,75, в зависимости от той батарейки, которую вы используете для тех или иных целей.

Аккумуляторы разных электрохимических систем имеют разное же напряжение. Так, никель-металлгидридные (размером с обычную батарейку) – характеризуются напряжением в 1,2 В, но оно может доходить до 1,5 в режиме полного заряда. Сборки никелевых аккумуляторов, применяемые в шуруповёртах, имеют напряжение 12, 14,4, 18 и 24 В (соответственно по 10, 12, 15 и 20 аккумуляторов, соединённых последовательно).

Свинцово-кислотные «банки» из автомобильного аккумулятора дают по 2,1 В, готовые сборки (6 элементов), устанавливаемые в охранно-пожарные приборы сигнализации – 12,6 В (может достигать 13,65 в режиме полного заряда).

В розетке или на обмотках трансформатора

Источник переменного напряжения – как розетка (без каких-либо вторичных источников напряжения), так и выводы вторичных обмоток и отводов трансформаторов, выводы и клеммы преобразователей частоты, работающих от постоянного тока. В качестве последнего – преобразователь частоты, стоящий после сетевого выпрямителя. Это один из основных функциональных узлов «зарядки» для смартфона, планшета или ноутбука – элемент импульсного источника питания.

Переведите тестер в режим измерения переменного тока с напряжением 750 В. Диапазон измерений помечается маркером «ACV». Вставьте щупы в розетку (или удлинитель). Номинал – 220 В, но допуск – 10% (198-242 В).

Если перед вами понижающий трансформатор, на котором указано напряжение вторичной обмотки в 22 В, то при сетевом напряжении во всё те же 234 В он может выдать, например, 23,4 В. А вот с преобразователя частоты снять точные показания не удастся. Дело в том, что в тестере применены обычные выпрямительные диоды, рассчитанные на частоты всего в десятки герц.

Если вы измерите быстропеременное напряжение, скажем, на 30 кГц, с которыми работает большинство импульсных источников питания, то показания будут меняться хаотично. Каждую секунду тестер покажет, например, 17 В, 74 В, 195 В, 310 В (большие значения – это напряжение полуволны), в итоге не превышая несколько сот вольт.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

  • ACV или V~ – напряжение переменного тока;
  • DCV или V- – напряжение постоянного тока;
  • DCA или A- – сила постоянного тока;
  • Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

  • 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
  • VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
  • COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
  • 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

  • силы переменного тока (при наличии токоизмерительных клещей);
  • целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
  • тестирование работоспособности диодов (переключатель ->Ι-);
  • параметров транзисторов (разъёмы и кнопки с обозначением hFE);
  • ёмкости и индуктивности;
  • температуры (для этого используется внешний датчик — обычно термопара).
  • частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

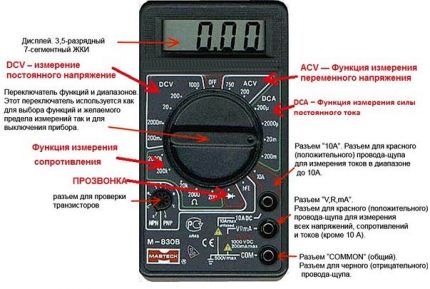

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

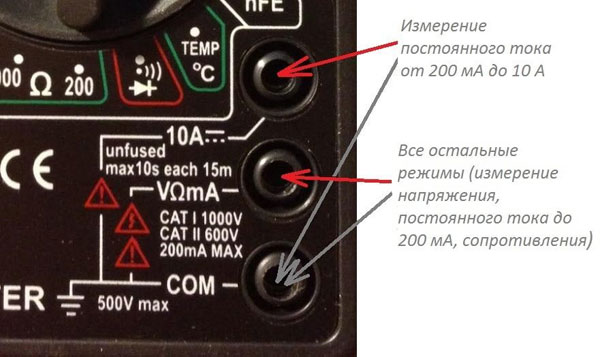

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.


Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

  • ON/OFF – включение/выключение устройства;
  • HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

  • hFE – измерение параметров транзисторов;
  • F, Ω- тестирование емкости конденсаторов и сопротивление;
  • A-, A~ – постоянный и переменный ток;
  • V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

  • 20А – гнездо для измерения силы тока до 20A, красный щуп;
  • А – гнездо для тестирования силы тока в пределах диапазонов;
  • СОМ – гнездо для всех режимов, обычно подключается черный щуп;
  • VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Измерение напряжения мультиметром

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как измерить силу тока мультиметром – инструкция с видео

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Общие рекомендации

Обязательно включите мультиметр в состав бортового инструмента.

Научитесь им пользоваться, для начала хотя бы измерять напряжение на клеммах аккумуляторной батареи. В холодное время года это наверняка пригодится.

Не приобретайте слишком дорогой мультиметр, тем более, профессиональный. Для обычных измерений вполне достаточно обычного тестера.

Проверьте при покупке, есть ли предел измерений тока 10 Ампер. Он часто бывает нужен при контроле цепей автомобиля.

После использования мультиметра в режимах измерения тока и сопротивления, сразу переключите прибор в режим измерения напряжения или выключите его. Измерение напряжения в цепи при случайно оставленном режиме измерения тока либо сопротивления – наиболее частая причина его выхода из строя.

Видео — проверка аккумулятора и генератора автомобиля с помощью мультиметра:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Подключение щупов

Мультиметр комплектуется двумя щупами — красного и черного цвета. Кроме окраски, они ничем не отличаются.

К рабочей части подсоединен провод с разъемом на противоположном конце для подключения к портам мультиметра. Таких портов четыре, они помечены символами:

  1. COM: от англ. common — общий;
  2. V/Ω (напряжение и сопротивление);
  3. mA (сила тока);
  4. 20A max (сила тока свыше 200 мА).

Один щуп всегда включается в порт COM, второй — в соответствии с измеряемым параметром. Для измерения сопротивления его включают в порт «V/Ω»

В этом режиме мультиметр подает на щупы постоянное напряжение и важно знать, как распределены потенциалы:

  • порт «COM»: «минус»;
  • порт «V/Ω»: плюс.

Полярность учитывается при измерении сопротивления p-n переходов полупроводниковых приборов — диодов, транзисторов и др.

При покупке мультиметра следует обращать внимание на качество щупов — от этого зависит точность измерений. В дешевых моделях разъемы в портах держатся плохо, из-за чего нарушается контакт

Для проверки переключают прибор в режим измерения сопротивления и прикладывают щупы один к другому. Если показания на дисплее постоянно меняются — контакт ненадежный и от данной модели лучше отказаться.

Низкокачественные щупы переделывают: меняют провода на более толстые (у них сопротивление ниже), припаивают их к наконечникам, чтобы не отваливались (в этом случае наконечники необходимо залудить) и подгоняют разъемы.

Цвет щупа значения не имеет, но принято в порт «COM» с отрицательным потенциалом включать черный щуп. Рекомендуется придерживаться этого правила, поскольку на него ориентированы все инструкции по измерению сопротивления в транзисторах и других полупроводниковых элементах.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

  • черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
  • красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

  • Выставляем переключатель в соответствующее положение.
  • Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
  • Устанавливаем измерительные щупы:
    • черный в гнездо «COM»;
    • красный
      • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;
      • в третье гнездо, если ток будет больше 200 мА.

  • Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
  • Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
