Обозначение на мультиметре. как пользоваться мультиметром

Как правильно пользоваться мультиметром

Так как мультиметров в нашем мире потребителей и производителей великое множество, дабы удовлетворить любого, даже самого искушенного или искусанного неудачным опытом покупателя, нет смысла описывать их виды и типы.

Разбор буду вести на примере личного тестера, с которым много где бывал, и в работе которого освоился. Начало пользования мультиметром лежит обычно в его задней части, порой эта часть находится под защитным чехлом. Речь идет о батарейке. Снять правильно чехол сперва может показаться непросто и даже невозможно, однако, принаровившись, задача оказывается элементарной. В моем случае это 9 вольтовая батарейка, которая прячется под крышкой. Крышка откручивается с помощью отвертки “+”. Батарейка порою разряжается, особенно если не отключать подсветку, и тогда следует ее заменить на новую.

Если с батарейкой всё нормально, то прибор можно включать. Тут встречаются варианты. В моём случае, прибор включается кнопкой вкл., а отключается кнопкой выкл, кои совмещены в одной.

Встречаются варианты, где включение-отключение осуществляется вращением центрального вращающегося диска. Положение отключено в данном исполнении находится в крайнем левом положении (-90 градусов).

При любом виде замера следует учитывать, что у провода, радиоэлемента может быть изоляция, как в виде оболочки, так и в виде краски. Порой эту оболочку придется срезать, а краску зачищать, например отверткой. Естественно зачищать не под напряжением.

В зависимости от необходимых задач мы будем подключать провода (их еще называют концы, но не стоит опускать их в воду(шутка)) в определенные отверстия на приборе. Далее разберем использование каждого вида измерения более подробно, но сразу оговорюсь про один момент. У прибора на каждом режиме измерения есть допустимая величина.

В случае с М4583 эта информация написана в нижней части под отверстиями. Напряжение до 1кВ, ток до 10А, ток до 200мА. То есть ток величиной более 10А (если вы не в курсе, ток опасен для человека) мерить прибором не следует, так как он сгорит, сломается, придет в непригодное состояние, не будет работать.

Сразу возможная вторая ошибка — концы подключили на 200мА, а думали, что на 10А. В итоге необходимо будет покупать предохранитель. Чтобы найти предохранитель, необходимо отвинтить заднюю крышку и достать этого малыша. Покупается на местном радиомаркете или рынке в соответствии с номиналом, который написан на предохранителе. Или просто показываете продавцу и он сам подберет нужный.

Включив мультиметр, необходимо вставить концы. Тут есть 4 очевидных варианта и три не очень очевидных. У нас два конца и четыре отверстия.

  • общий и “VОмГц” — измеряем сопротивление, напряжение постоянное и переменное, частоту
  • общий и мА — измеряем ток, величиной до 200мА (в разных устройствах по разному)
  • общий и А — измеряем ток, величиной до 10А — обычно для этого вида измерения используют клещи, так как, пока возникнет необходимость в таком измерении, данный вид измерения становится недоступным из-за неправильного пользования прибором молодым специалистом.

Включаем прибор — вставляем провода в “общий+VОмГц” — выставляем на круге сектор “диод-прозвонка” и соединяем концы. Тут возможно два варианта — если зазвонит, значит прибор исправен. Если же не звонит, то либо у Вас сломалась звонилка, либо неисправен один или оба из проводов, либо вы выставили не на прозвонку — в общем тогда прибор возможно неисправен. Вместо прозвонки можно смотреть на экран в режиме сопротивления. При замкнутых концах должно показывать значение близкое к нулю, при разомкнутых — 1.

Обычно, когда необходимо что-то измерить, мы представляем примерную величину того, что мы получим. То есть в розетке напряжение 220В, ток во вторичных цепях до 5А, в АСУшных цепях 20мА. Хотя, нет, не всегда эта информация известна. Поэтому при работе с мультиметром всегда выставляем максимальный предел измеряемой величины. Даже если в розетке 220В, лучше выставить на 700В и потом покрутить диск к уменьшению. Уменьшая предел, мы повышаем точность измерения. Я по крайней мере так думаю.

Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

  1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
  2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

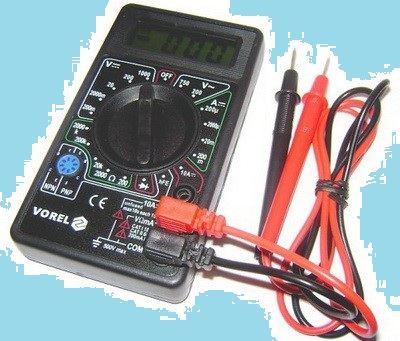

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

Что показывает мультиметр при выборе различных режимов работы?

Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.

сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.

2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V

, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.

3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер. В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.

5 (пятый) сектор. Значок похож на Wi-Fi. 🙂 Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента.

6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:

7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Важно! Постоянный ток стабилен и движется в одном направлении. На графике величина выглядит, как прямая линия

Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц. Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент

Взглянув на диаграмму, можно увидеть связь между показателем тока и временем

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Расшифровка значков на дисплее

На дисплее современного мультиметра отображается вся информация, необходимая для правильного считывания показаний:

  • какой режим измерений сейчас включен;
  • какой установлен диапазон измеряемых величин;
  • используются ли специальные режимы считывания показаний;
  • каково измеренное значение.

Пример дисплея мультиметра:

Крупными цифрами обозначается измеренное значение. В зависимости от модели прибора оно может иметь разное количество цифр. Чем больше число отображаемых знаков, тем точнее выполняются измерения. Кроме того, большая разрядность индикатора позволяет на одном фиксированном пределе проводить измерения в более широком диапазоне величин.

Не все символы шкалы могут быть использованы полноценно. Точность и диапазон отображения кодируются в параметре «разрядность прибора». Например, мультиметр имеет 4 разряда индикатора. Но крайний левый разряд при этом может отображать только «0», «1» и «2». В таком случае разрядность будет записана как «3,75».

Иногда (особенно для китайских приборов) вместо непонятной интуитивно «разрядности» указывают «количество отсчетов». Это более наглядная, хотя и лукавая величина. В нашем примере производитель указал бы значение «3000», тогда как на индикаторе может наблюдаться диапазон значений от «0000» до «2999».

Показатели барграфа очень быстро меняются подобно индикатору громкости при изменении параметра. Такой сигнал легко считывается «на глаз» — в отличие от восприятия цифр, которые на мультиметре изменяются с меньшей скоростью.

Например, если подключить мультиметр в режиме измерения сопротивлений к переменному резистору и покрутить его ручку, показатели цифрового индикатора будут довольно неторопливо следовать за положением ручки потенциометра. Но если переменный резистор имеет повреждения, то хорошо заметное подергивание барграфа укажет на эту проблему.

Если есть возможность выбора, всегда следует подбирать мультиметр с такой дополнительной шкалой.

На любом современном мультиметре можно встретить на индикаторе символы:

Они имеют следующий смысл:

  • символ «Напряжение, опасное для жизни» загорается, если включен режим измерения напряжений и установлен диапазон более 200 В;
  • значок «V–» сигнализирует о том, что установлен режим измерения постоянного напряжения;
  • значок «V~» говорит об измерении напряжения переменного тока;
  • символ «А» свидетельствует о том, что должна измеряться сила тока;
  • значок «µ» перед «А» указывает на измерение токов особо малой величины (микроамперы);
  • символ «m» указывает на выбор диапазона милливольт или миллиампер;
  • символ «Ω» говорит о том, что выбран режим измерения сопротивлений;
  • значки «k» или «М» перед «Ω» обозначают выбранный диапазон (килоомы или мегаомы соответственно).

Режимы приборов

Современный измерительный прибор

Современные приборы позволяют измерить коэффициент усиления транзистора по току. Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке

Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter)

Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.
Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень. Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя

Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка

Если имеется такая возможность.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

  • V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
  • A с прямой чертой — измерение постоянного тока;
  • A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
  • V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
  • Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

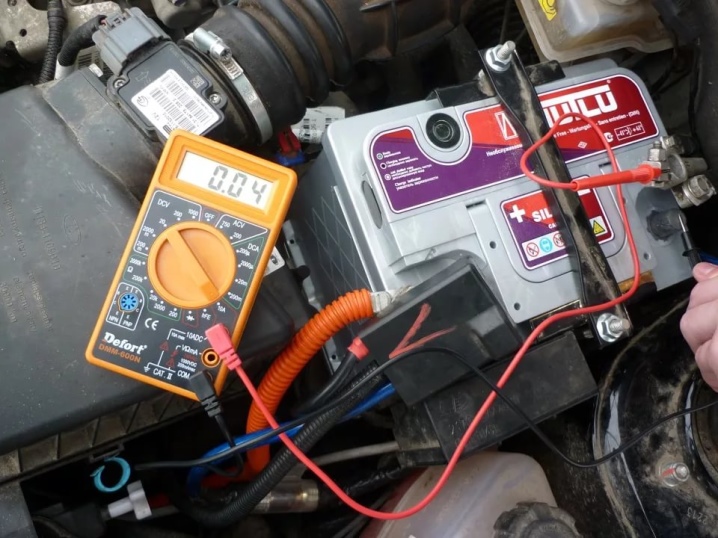

Как измерить силу тока мультиметром на аккумуляторе

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

  • Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
  • Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
  • Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
  • Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
  • Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А

Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра

Фактически для проверки выполняется такая последовательность действий:

  1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
  2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;

  3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
  4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Измерение мультиметром постоянного тока

Сила тока измеряется при наладке различных электронных узлов, схем и устройств. В быту тестер для измерения силы тока может применяться, например, для контроля зарядного тока аккумулятора, когда на зарядном устройстве нет соответствующего прибора или он вышел из строя.

Шкала постоянного тока обычно имеет четыре предела:

Если измерения производятся в перечисленных пределах, то щупы подключаются к тем же гнездам, что и при измерении других величин: черный провод – к гнезду, обозначенному значком заземления или надписью COM, красный — к гнезду VΩmA.

Если же диапазон измеряемых токов лежит выше, чем 200 мА, то необходимо щуп из гнезда VΩmA переключить в гнездо 10А, в противном случае прибор выйдет из строя. Черный провод при этом остается в гнезде со значком заземления.

Измерение переменного тока данная модель мультиметра не производит.

Также как и при измерении напряжения мультиметром, измерять силу тока необходимо начинать с максимального предела, чтобы предотвратить выход из строя мультиметра.

Переключать прибор на более низкий предел нужно только после того, как убедились, что показания прибора ниже установленного предела. Если нет необходимости в более точных измерениях, то на нижний предел можно и не переключать.

Самое главное, нужно всегда помнить, что для измерения силы тока тестер подключается в цепь последовательно, а при измерении напряжения и сопротивления – параллельно.

Силу тока в розетке измерить невозможно – прибор мгновенно выйдет из строя! Поэтому, прежде чем подключать щупы к точкам измерения, обязательно нужно убедиться в том, что переключатель мультиметра установлен в нужном секторе и на необходимом пределе измерений.

Замена питающего элемента прибора

Как только вы заметите на дисплее значок батарейка, это значит что батарей от которой питается прибор «подсела» и пришла пора ее заменить. Для этого необходимо открутить отверткой два болтика, снять заднюю крышку и установить новый элемент питания – батарейку на 9 V.
