Насосно-смесительный узел для теплого пола

Комплектность узла подмеса

Принцип действия оборудования прост и понятен. Другое дело, какие приборы и оснастка обеспечивает функциональность всего блока. Самый простой вариант, который можно сделать своими руками – это смеситель, оснащенный коллектором, предохранительным клапаном и циркуляционным насосом.

Первый выполняет задачи распределения поток по водяным трубам теплого пола. Предохранительный клапан обеспечивает подачу горячей воды в коллектор и контроль за температурой нагрева воды.

Циркуляционный насос сообщает водяному потоку необходимую скорость, обеспечивая интенсивность и равномерность подачи воды в систему теплых полов.

Более сложная конструкция смесителя представляет собой целый набор дополнительных элементов. Помимо уже озвученных приборов, коллектора, предохранительного клапана и подающего насоса, в комплект обычного смесительного узла входят:

  • Байпас – элемент, предохраняющий ваше оборудование от перегрузки и перегрева;
  • Дренажный, спускной клапан;
  • Отсекающий клапан;
  • Воздухоотводчики;
  • Термореле.

Смесительный узел должен представлять собой компактную конструкцию, способную удачно спрятаться в коллекторный шкаф.

Для оснащения смесителей обычно используются трехходовые и двухходовые клапаны. Второй еще принято называть питающим клапаном. Благодаря его начинке, термостат и датчиком, клапан реагирует на малейшее изменение температуры нагрева воды в системе, открывая или перекрывая подачу воды.

Для отапливаемых помещений площадью свыше 200 м2 использование двухходового клапана не рекомендуется.

Трехходовой клапан имеет несколько функций. За счет своей конструкции клапан способен выполнять отвод и смешивание. Благодаря такому устройству в смесительном узле происходит смешивание горячей воды, поступающей от нагревательного прибора с обраткой. Обычно на подмес ставятся клапана с сервоприводами, которые самостоятельно, в автоматическом режиме регулируют уровень подмеса. Дополнив смесительный блок трехходовым клапаном в комплекте с погодозависимым контроллером, вы получите полностью автоматизированную систему регулировки температуры нагрева. К тому же трехходовой клапан рассчитан на работу с теплыми полами большой площади.

Если вы хотите сэкономить на оснащении, используйте клапана регулировки с ручной настройкой. Сэкономив на автоматизации, вы получите для себя лишние хлопоты. При ручной настройке довольно трудно определить оптимальный поток теплоносителя в системе. Автоматика решает эти вопросы проще и быстрее.

Как работает система подмеса воды

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Типичные ошибки при монтаже

Иногда при установке теплого водяного контура предполагают использовать центральное отопление. Данные расчеты совершенно недопустимы, так как в радиаторах температура значительно превышает требуемые показатели для системы обогрева пола, и такое подключение может нанести серьезный вред трубопроводу. При этом в квартирах без особого разрешения монтаж в общую отопительную систему запрещен.

Нередко при установке водяного обогрева пола без смесительного узла наблюдаются сбои в рабочем процессе оборудования или система не эффективно функционирует в помещении. Такие нарушения возникают при допущении некоторых ошибок во время монтажных работ:

  1. Укладка была произведена на достаточно неровную поверхность. При установке пола допускаются перепады, не превышающие пяти миллиметров.
  2. Неправильно подобранный фольгированный утеплитель. Для теплоизоляции половой основы оптимальным вариантом является вспененный полистирол. После расположения материала на всей площади пола обязательно необходимо скрепить все стыки малярным скотчем.
  3. Мощность насоса не соответствует размеру системы. Чтобы повысить продуктивность рабочего процесса теплого пола без коллекторной группы следует приобретать циркуляционные устройства с высокой мощностью.
  4. Стяжка системы обогрева выполнена в несоответствии с необходимыми техническими требованиями. При бетонной заливке иногда уклоняются от установки демпферной ленты. Такой недочет часто становится причиной образования трещин в цементном покрытии, что приводит к тепловым потерям. Также причиной разрушения стяжки может стать включение системы раньше требуемого срока. После заливки пола раствором следует выждать не менее тридцати дней для полного застывания бетона.

При правильной установке отопительная система должна обогревать не менее 70 процентов пространства в помещении. Поэтому перед монтажом оборудования следует правильно выполнить все расчеты и наметить схему укладки.

Монтаж теплого пола без смесительного узла имеет несколько основных достоинств – простота укладки и подключения, а также снижение затрат за счет отсутствия дополнительного оборудования. Но при этом следует учитывать, что эффективность данной схемы в несколько раз ниже, чем при использовании коллектора. Но если особых запросов к обогреву помещения нет, то можно значительно сэкономить, выполнив установку водяного обогрева пола без смесительной системы.

Комплектация смесительного узла

Добиться обеспечения функциональности системы ТП возможно, только имея четкое представление о строении НСУ, практическом назначении его основных и вспомогательных элементов. Устройство и работу типового узла удобно будет разобрать на примере схемы с последовательным включением насосного агрегата и двухходовым клапаном-термостатом (рис. 3). Указанную компоновку имеет смесительный узел для теплого пола Valtec (рис.5), реализуемый в торговой сети в виде готового комплекта оборудования.

Рисунок 3

Основные функциональные элементы НСУ Valtec

К ним относятся:

  • циркуляционный насос;
  • клапан балансировочно-запорный (первичного контура);
  • клапан балансировочный (вторичного контура);
  • байпасный клапан (перепускной).

Насос (рис. 3 и 5, поз.3)

Инициирует подачу и возврат теплоносителя через узлы и петли ТП. Применяется циркуляционное оборудование аналогичное тому, которое используется в первичных контурах системы отопления. Величин его главных рабочих параметров (давление и производительность) должно хватать на преодоление гидросопротивлений в трубопроводах, чтобы обеспечивать циркуляцию теплоносителя с требуемой скоростью и в заданных объемах.

Балансирный клапан первичного контура (рис. 3 и 5, поз.8)

Отвечает за поступающие объемы теплоносителя, подпитывающего систему теплого пола из первичного высокотемпературного контура отопления (Т1, Т2). Балансировка потока жидкости осуществляется изменением пропускной способности клапана. Регулировка балансирного клапана выполняется путем вращения его настроечного винта с головкой под ключ-шестигранник, который закрывается защитным колпачком. Процесс также синхронизируется с работой клапана-термостата (поз. 1), управляемого выносным погружным датчиком (поз. 1а). Чувствительный элемент датчика монтируется в резьбовую гильзу (поз. 4).

Балансирный клапан вторичного контура (рис. 3 и 5, поз.2)

Его настройка зависит от площади подогреваемой поверхности напольного покрытия. Открытие/закрытие регулирующего устройства влияет на изменение пропорции соотношения объемов теплоносителей из обратки ТП (Т21) и подачи первичной системы отопления (Т1). Прикрытие балансировочным клапаном оборотного потока из вторичного контура способствует более интенсивному поступлению разогретой жидкости от теплогенератора (котла). Таким образом, теплопроизводительность ТП увеличивается.

Установка степени открытия клапана (рис. 4) осуществляется по шкале  на его оголовке (рис. 5, поз. 2), где указана его пропускная способность в м3/час. После завершения настройки шкала от случайного смещения фиксируется винтом 2а.

Рисунок 4

Байпасный клапан (рис. 3 и 5, поз.7)

Совместно с перепускным патрубком (поз. 12) обеспечивает безаварийную работу циркуляционного насоса в режиме подпора, когда циркуляция через петли ТП прекращается полностью либо становится недостаточной. Подобный режим может быть вызван перекрытием контуров на гребенке посредством ручных вентилей либо же работой их клапанов с простым термостатическими или автоматическим управлением. В результате сопротивление течению жидкости, как и нагрузка на оборудование, увеличиваются. При определенном перепаде давления, величина которого настраивается по шкале перепускного клапана (градуировка в бар), он приоткрывается. Теплоноситель либо часть его потока начинает перетекать по байпасному патрубку, замыкая через насос малый цикл циркуляции. Таким образом, исключается аварийная перегрузка и обеспечивается сохранность оборудования.

Вспомогательные элементы

Обеспечивать, поддерживать и контролировать работу НСУ также помогают различные вспомогательные и сервисные устройства:

  • термометры – поз. 5;
  • воздухоотводчики поплавкого типа (автоматические) – поз. 9;
  • дренажные клапаны – поз. 10;
  • обратный шаровый клапан – поз. 11.

Рисунок 5

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Принцип работы

Принцип работы смесительного узла теплого пола заключается в следующем:

  • Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора;
  • Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя;
  • Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя;
  • При достижении теплоносителем определенной температуры подача холодной воды прекращается.

Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:

  1. Предохранительный клапан. Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
  2. Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
  3. Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.

Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.

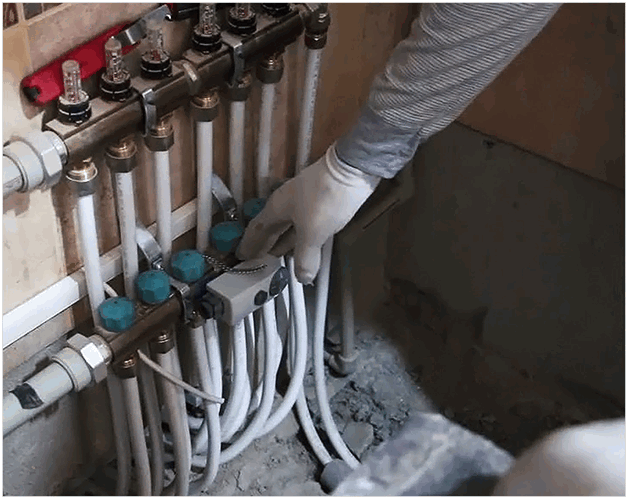

Монтаж смесительного узла для теплого пола своими руками

Для правильной сборки узлов смесителя нужно предварительно изучить назначение и принцип действия каждого из них. Нужно понять, как они взаимодействуют друг с другом

И очень немаловажно иметь хотя бы какой то опыт проведения сантехнических работ

Кажется, проще купить готовый узел в специализированном магазине и подключить его согласно инструкции. Кстати, такой смеситель обойдется в 15 – 30 тысяч рублей. А качество сборки и конструкции отнюдь не гарантировано.

Монтаж смесителя своими руками может быть произведен в такой последовательности:

  • на выходное отверстие трехходового смесительного клапана привернуть трубку – удлинитель 100 мм;
  • на второй конец удлинителя установить циркулярный насос, учитывая направление подачи жидкости. Оно обозначено стрелкой на корпусе. Мощность перекачки устанавливается переключателем насоса и может иметь три значения – 40-45, 60-65 или 80-85 Вт/час. Таким образом, можно регулировать скорость перекачки теплоносителя и, опосредованно, скорость теплообмена;
  • к выходному отверстию насоса уже можно подключать «горячий» конец контура теплого пола;
  • «холодный» конец («обратку») нужно подключить к отводному отверстию трехходового клапана;
  • если к входному отверстию смесителя подключить подачу горячей воды от котла, система может работать в такой комплектации.

Но обеспечить работу такой примитивной системы можно только постоянно находясь рядом с ней и контролируя ее состояние тактильно и визуально. Это невозможно, поэтому немного усовершенствуем систему:

  • сразу за насосом, через тройник, установить «гребенку» с количество отводов равному количеству контуров в системе теплых полов, плюс один отвод для байпаса. На тройник установить термометр циферблатного типа;
  • на каждый отвод установить шаровой кран;
  • к шаровым кранам подсоединить горячие концы каждого контура, холодные концы подключить к соответствующим выходам второй гребенки такой же конструкции;
  • установить байпас на последний отвод первой гребенки, второй конец байпаса соединить со второй гребенкой;
  • на конец гребенки со стороны смесительного клапана установить тройник для термометра циферблатного типа. Он предназначен для измерения температуры охлажденного в контурах отопления теплоносителя;
  • далее нужно установить второй тройник, его верхний отвод соединить с трехходовым смесителем, на свободный выход установить датчик терморегулятора смесителя. Датчик подключить к терморегулятору;
  • от второго конца гребенки сделать отвод в котел.

Кроме того, в системе желательно применение механических терморегуляторов на каждый регистр отопления отдельно. Эти изделия устанавливаются на гребенке горячего входа.

На гребенке обратки нужно установить расходомеры для контроля интенсивности обращения теплоносителя в каждом регистре и контроля наличия потока жидкости как такового.

Конструкции смесительных узлов могут быть самыми разными, просто нужно понимать взаимодействие каждого элемента и правильно их использовать.

Чего следует избегать категорически

  1. Попадания в систему теплого пола теплоносителя с температурой более 80оС. Трубы, в том числе и пластиковые, выдержат такую температуру, а вот стяжка разрушится через несколько часов.
  2. Температура поверхности теплого пола не должна превышать 31оС. При более высокой температуре конвекционные потоки настолько мощны, что активно поднимают в воздух пыль с пола. Это чревато легочными заболеваниями и различными аллергиями.

Смесительный узел для теплого пола своими руками – дело не простое, но вполне достижимое.

Как это работает

Трехходовой клапан монтируется на тех участках магистралей, где требуется разделить поток циркулирующей жидкости на 2 контура:

  • с переменным гидрорежимом;
  • с постоянным.

В большинстве случаев постоянный поток требуется тем, для кого подается жидкость высокого качества и в обозначенных объемах. Его регулируют в соответствии как раз с показателями качества. Что же касается переменного потока, то он применяется для объектов, где показатели качества не являются основными. Там большое значение имеет коэффициент количества. Проще говоря, подача теплоносителя там осуществляется по необходимому количеству.

Обратите внимание! К запорной арматуре относится и аналог описываемого в статье прибора – двухходовой клапан. Чем он отличается? Дело в том, что трехходовой вариант работает по совершенно другому принципу

Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели

Шток, входящий в его конструкцию, неспособен перекрывать поток жидкости, который имеет постоянные гидравлические показатели.

Шток все время открыт, он настраивается на тот или иной объем жидкости. Следовательно, пользователи смогут получить нужный им объем как в плане количества, так и в плане качества. В целом, данный прибор неспособен прекратить подачу жидкости на сеть, в которой гидравлический поток постоянен. При этом поток переменного типа он вполне может и перекрыть, благодаря чему, собственно, и возникает возможность регулировки расхода/давления.

И если соединить пару устройств двухходового типа, то можно получить один, но трехходовой. Но нужно, чтобы оба работали на реверсе, другими словами, при закрытии одного клапана должен открываться следующий.

Заливка бетонной стяжки

Заливка действующей системы бетонным раствором – ответственный этап, поэтому без опыта строительных работ лучше обратиться к специалистам. Если вы решились на самостоятельную заливку, рекомендуем подыскать помощника.

Пользуясь уровнем, необходимо установить маяки, ориентируясь на высоту чистого пола. В роли маяков прекрасно выступает потолочный профиль для гипсокартона.

Затем производят заливку стяжки. Идеальный вариант раствора – бетонная смесь, усиленная фиброй и пластификаторами. Пластификатор увеличивает степень подвижности раствора при засыхании, а фибра делает стяжку прочной.

Рекомендуем приобретать только профессиональные средства, народные (жидкое мыло, клей ПВА) использовать нельзя. Уже через пару дней можно заняться зачисткой поверхности – подрезать демпферную ленту, убрать лишний мусор. В течение 10-14 дней раствор необходимо увлажнять и накрывать полиэтиленовой пленкой.
