Русская печь своими руками

Мини-печь с лежанкой: компактность и простота

В небольшом домике или на даче с основными задачами успешно справится малая русская печь, порядовка которой предполагает расход 700 штук красного и 150 штук шамотного кирпича.

Возможности и особенности маленькой русской печки

Несмотря на миниатюрные размеры, печка оборудована лежанкой длиной 130 см, на которой можно соорудить уютное местечко для отдыха. В конструкции предусмотрена плита для круглогодичного использования. Топить «новый русский» очаг можно в шести режимах, выбирая тот, который соответствует сезону и задачам.

  1. Топка по-русски: дрова горят в горниле, открыты задвижки 1, 2 и 9. Нижняя часть не прогревается, КПД – 30%.
  2. Второй режим включают после десятиминутной работы в первом. Для переключения открывают заслонку 3 и поддувальную дверцу, а горнило и дверку 1 закрывают.
  3. В третий режим можно перейти после пятиминутной работы во втором. Закрывают заслонку 3, пуская разогретые газы по горизонтальным дымоходам. В этом режиме КПД увеличивается до 80%.
  4. Летний режим: топливо горит в топке под варочной плитой. Задвижку 22 и дверку 11 следует открыть, чтобы газы могли быстро уходить в атмосферу, не нагревая помещение.
  5. В пятом режиме разогревают лежанку и горнило, закрывая 22 задвижку через 5 минут после работы по четвертому.
  6. В шестой режим переходят через 6-9 минут работы пятого. Для этого закрывают заслонку 3 и топят по третьему режиму. Этот вариант позволяет отапливать помещение и пользоваться плитой.

Порядовая схема кладки и пояснения

Порядовка русской мини-печи состоит из тридцати рядов. Размеры конструкции: 140*127,5 см. На строительство уходит около 100 кг шамотной глины.

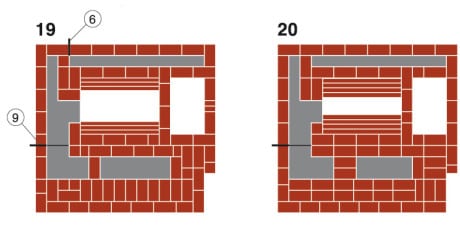

Верхняя часть печи

Пояснения к схеме:

  • 1, 2, 3 – дымовые задвижки;
  • 4 – приспособление для копчения;
  • 5 – стальные уголки;
  • 6 – варочная плита из чугуна;
  • 7 – колосниковая решетка для плиты;
  • 8 – колосниковая решетка горнила;
  • 9 – заслонка горнила;
  • 10 – топочная дверка плиты;
  • 11, 12  – поддувальные дверцы;
  • 13 – дверки для прочистки;
  • 14 – горнило – основная топка;
  • 15 – нижняя часть свода горнила;
  • 16 – шесток – площадка для посуды;
  • 17 – температурные щели;
  • 18, 19 – поддувало;
  • 20 – ниши-печурки;
  • 21 – опускные дымоходы;
  • 22 – дымовая задвижка для варочной топки;
  • 23 – горизонтальные дымоходы прогрева нижней части;
  • 24 – вход газов в трубу;
  • 25 – тупик.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

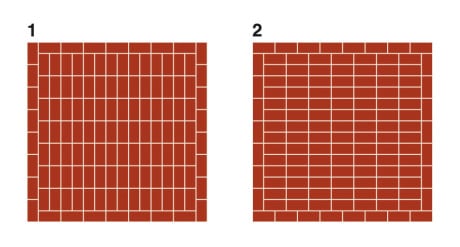

Первые ряды укладывают в перевязку

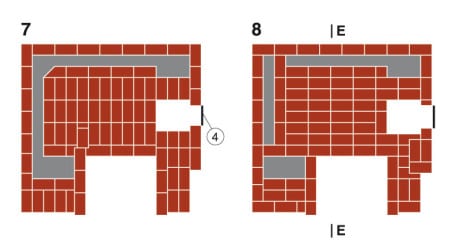

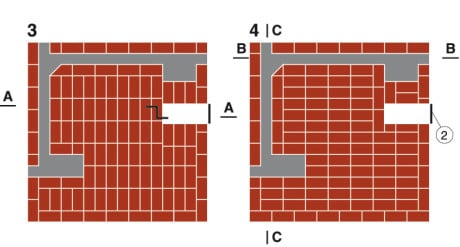

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

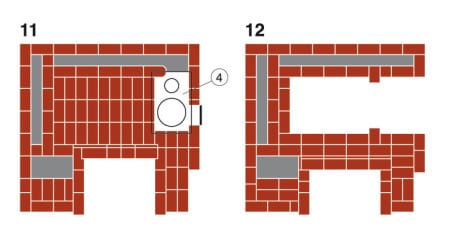

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Последующий этап кладки, установка заслонок

Крепление стального листа

Кладка 35 и 36 рядов

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

  • 1 — главная дымовая задвижка;
  • 2 — задвижка для летнего использования;
  • 3 —потолочная противопожарная разделка;
  • 4 — варочная плита из чугуна;
  • 5 — колосниковая решетка;
  • 6 — топочная дверца;
  • 7 — поддувальная дверца;
  • 8 — прочистные дверцы;
  • 9 — стальные уголки и полоски;
  • 10 — ниша для варки;
  • 11 — печурки;
  • 12 — глухая камера;
  • 13 — колпаки;
  • 14 — горизонтальные дымоходы для зимы;
  • 15 — вертикальные дымоходы варочного режима;
  • 16 — вентиляционное отверстие;
  • 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
  • 18 — вход газов в дымовую трубу;
  • 19 — входное отверстие;
  • 20 — байпас;
  • 21 — температурные щели.

Небольшая шведка для дачи, оборудованная топчаном

Печь с лежанкой может быть сконструирована своими руками по принципу шведки. Для этого выбираются соответствующие чертежи, порядовка, видео. Такой агрегат также дополняется варочной плитой и духовым шкафом.

Шведские печки из кирпича дополняются многими печниками лежанкой. Они устанавливаются между двумя помещениями (спальня и кухня), способны равномерно отопить помещения суммарной площадью до 30 квадратных метров.

Агрегат собранный своими руками из кирпича работает в летнем и зимнем режиме. Для работы летом необходимо открыть сразу две существующие заслонки. В зимнее время года, открывается только одна, за счёт чего прогреваться начинает вся печь, а прогретые воздушные массы начинают проходить по длинной дымоходной системе.

Облицовка русской печки с лежаком выполнена одним из наиболее дорогостоящих материалов- изразцами

Все традиционные русские печки, устанавливавшиеся десятки лет назад, дополнительно оштукатуривались

Для возведения нам потребуется:

  1. Красный кирпич 900 единиц;
  2. шамотный кирпич 200 единиц;
  3. Поддувало, дверца для топочного отсека, прочитсные створки, колосник, варочная поверхность, стальные уголки (покупаются отдельно или делаются на заказ).

Кладка русской печи с лежанкой и плитой Теплушка: Россия – Канада

Печники всех стран, соединяйтесь!

В 2008 году я нашел в Сети сайт канадского печника Маркуса Флинна. Приятно удивило обилие интересной информации и фотографий – и я перевел несколько ключевых статей. У нас завязалась переписка и возникла идея осуществить совместный проект. После решения организационных вопросов сентябре 2009 года была совместно осуществлена кладка русской печи с лежанкой и пристроенной плитой “Теплушка”.

Теплушка – улучшенный вариант русской печки, предложенный инж. Подгородниковым И. С. в 1920 гг. Основное его достоинство – эффективный прогрев нижнего пояса печи, что положительно сказывается на общем тепловом режиме помещения и отсутствует у простой русской печи.

Схема печи Теплушка

a: Топливник печи.

b: Хайло из топливника в горнило (варочную камеру).

c: Каналы из варочной камеры в отопительную камеру.

d: Столбики, поддерживающие под печи.

g: Задвижка дымосборника.

h: Задвижка газового тракта из нижней камеры.

i: Поддувальная дверка и зольник.

Красные стрелки – газовый поток при топке через топливник.

Оранжевые стрелки – газовый поток при топке по-русски.

Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке «по-русски» поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта. Устройство обычной русской печи описано в другой статье.

Примеры русских печей – Теплушек

Печь топиться через основной топливник. За печью нахотится т.н. голбец – небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное – связь мира предков (в голбце обычно был вход в подполье) с миром живых

К печи прислонены инструменты для ухода за печью: ухваты, кочерга и сковородники (чапельники).

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).

Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие – добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу – посудницу под шестком – традиционный элемент русской печи.

Немцы находились в деревне порядка трех месяцев. До сих пор в земле перед домом можно найти бесчисленное количество свидетельств тех далеких лет.

Стандартная русская печь: размеры

Размеры русской печи зависят от ее типа. Так, наиболее громоздкими будут печи с камином и нижним прогревом, печь груба (грубка). Такие конструкции имеют неоспоримые преимущества: они многофункциональны, выглядят привлекательно и способны обогреть большое помещение. Кроме того, такие печи можно легко расположить на улице. Но, к сожалению, их не всегда можно поставить в доме.

Классическая русская печка имеет ширину в 150 и длину в 200 см. При этом, лежанка в традиционной печи должна располагаться на высоте в 180 см, а очаг – 45 см.

Малая русская печь занимает 153 см в ширину и 165,5 в длину. Маленькая Экономка имеет в ширину 100 см, а в длину – 130. А популярная “шведка” Буслаева и того меньше – 116х90 см. При этом, расположение варочных плит и горнил определяет рост хозяйки.

Кладка — основная схема и этапы

На сегодняшний день существует достаточно много вариантов исполнения русской печи с лежанкой и варочной поверхностью. Но далее будет рассмотрен вариант, строительство которого возможно своими руками даже начинающему печнику.

Итак, первый ряд образовывает очертание печи, а за ним, используя половинки и четвертинки, ложится внутренняя сторона печи. Второй ряд имеет разную толщину с выстроенным колодцем. Третий и четвертый предполагает монтаж дверцы поддувала и сооружение зольника, имеющего канал. Пятый ряд перекладывает смонтированные приборы. Уложенные набок кирпичи должны быть стесаны со стороны обращенной к колодцу, чтобы обеспечить скругление свода. Шестой ряд — начало свода, доходящее до восьмого. Седьмой перекрывает горизонтальный отвод и является началом для кладки стен.

В этом ряду оставляются два отверстия для оборудования вертикальных каналов, идущих от щитка отопления. Третье отверстие необходимо для подогрева воды. Восьмой ряд располагается над зольником и состоит из кирпичей, имеющих стесанные кромки. 9-ый благодаря левостороннему монтажу дверцы топки создает топливник плиты и щитка.10-ый ряд состоит из стесанных со всех сторон кирпичей и является перекрытием для короба с водой. Данное место очищается и оставляется 3 отвода.

Еще один отвод располагается в 11- м ряду, над которым в дальнейшем обустраиваются 3-и отвода, которые идут от щитка. 12-й имеет вид сплошной кладки перекрытия печи. В этот же момент по завершению возведения стенок печи, сделанной своими руками, укладываются плиты из чугуна оборудованные конфорками. Чтобы избежать разрушения данной поверхности, для укрепления передней части используется металлический уголок.

Печь с лежанкой – русская классика

Русскую печь невозможно представить без лежанки – она кажется какой-то слишком компактной, современной и непривычной. А вот сооружение, на котором передвигался Емеля, полностью соответствует представлению русского человека о классической деревенской печке.

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Галерея изображений

Фото из

С использованием традиционной отделки

Из красного кирпича без отделки

Роспись народными орнаментами и узорами

Керамическая плитка или изразцы

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

  • экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
  • невысокая стоимость материалов и работы печников;
  • некоторые модели топятся не только дровами, но и другими видами твердого топлива;
  • многофункциональность – отопление, приготовление пищи, отдых в комплекте;
  • требует внимания 1 раз в сутки;
  • благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Ключевые этапы строительства

Выбор кирпича для строительства – это начальный и очень важный этап. Наилучшим вариантом будет красный керамический полнотелый кирпич. Здесь нельзя экономить на качестве.

Вторым важнейший момент – это раствор. Обычно он готовится из жирной глины, песка и воды. Консистенция должна быть густой и иметь достаточную вязкость. Раствор обязательно должен быть жаропрочным.

Когда пройден этап подготовки, приступают непосредственно к строительству. Вначале выкладывается фундамент, затем подпечек. После чего выстраивается под и свод печи.

При возведении печи своду уделяется особое внимание. Так как эта часть требует опыта и кропотливой работы. Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок

Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок.

Суть в том, что здесь требуется сложить кирпич особым способом (замковый метод или замок), для того чтобы получить правильную арку. Для этого вначале выполняется чертеж в натуральную величину в разрезе, и только потом приступают к кладке.

Далее строится лежанка. В старину пространство между сводом и лежанкой заполняли песком, что иногда приводило к растрескиванию лежанки. В современном строительстве пространство под лежанкой укрепляется металлическими конструкциями

В данном случае важно чтобы между сводом и лежанкой было изолирующее пространство заполненное воздухом или песком, иначе лежанка будет перегреваться и спать на ней станет невозможно

Русская печь в современном исполнении имеет массу вариаций. Каждый мастер-печник может привнести в нее что-то свое. Плюс современные технологии и материалы, а также новые дизайнерские решения.

Конструкция русской (духовой) печи

В печи можно выделить три основные составляющие:

  1. Фундамент.
  2. Корпус.
  3. Дымовая труба.

Фундамент

Глубина заложения фундамента под печь зависит от свойства грунтов, отапливается ли здание в холодный период времени, каков уровень грунтовых вод. В случае непостоянного прогрева здания глубина подошвы фундамента предусматривается ниже глубины промерзания грунта в наиболее холодное время.

1 — подошва фундамента; 2 — бутовая кладка; 3 — глубина закладки; 4 — гидроизоляция; 5 — уровень пола; 6 — массив печи

Бутобетон состоит из бетонной смеси и бутового камня.

  • цемент М400 — 1 часть;
  • песок — 2 части;
  • гравий или щебень фракции менее 3 см — 4 части.

Для изготовления бетона песок берется с минимальным количеством органических, глинистых, пылевидных, слюдяных примесей, которые значительно понижают прочностные и морозостойкие свойства бетона.

Вода вливается в сухую смесь цемента, песка и гравия постепенно, при постоянном перемешивании ингредиентов до достижения необходимой подвижности смеси. В этом случае объем воды примерно равен объему взятого цемента.

Фундамент под печь можно сооружать как с помощью опалубки, так и безопалубочным способом при плотных неосыпающихся грунтах и глубине подошвы фундамента менее 1,25 м. В случае безопалубочного устройства размер котлована должен соответствовать размеру фундамента. Под подошву фундамента необходимо уложить слой утрамбованного щебня толщиной не менее 10 см.

Бутобетонная кладка представляет собой процесс втапливания бутового камня в слой уложенного бетонного слоя высотой 20 см. Бутовый камень должен быть меньше 30 см, его погружают в слой бетона на глубину больше 1/2 его высоты. Зазор между укладываемыми камнями, а также между камнем и опалубкой составляет 4–6 см. Когда слой бута полностью уложен, настилается следующий слой бетона и процесс втапливания камня повторяется.

Для достижения полноценного качества бетонных работ перерывы в процессе устройства фундамента допускаются, только когда промежутки между камнями заполнены бетоном последнего слоя. В сухую, ветреную или жаркую погоду при перерывах в работе более суток для предотвращения быстрого высыхания поверхность бетона покрывают каким-либо материалом (можно толем) и 3–4 раза в день смачивают водой. Перед возобновлением работы поверхность последнего слоя очищается от загрязнения и смачивается водой.

Бутовый камень можно заменить обломками красного кирпича или кусками бетона, заполнителем же бетонной смеси может быть кирпичный щебень. Камни, обломки кирпича до погружения их в бетонную смесь должны быть тщательно очищены от загрязнений. В сухую и жарку погоду в случае использования битого кирпича обломки перед укладкой вымачиваются в воде.

Сроки набирания бетоном прочности зависят от его температуры. При температуре 10 °С за первые сутки он наберет примерно 10% своей полной прочности, за 7 дней примерно 60%, а за 28 дней — 85%. При увеличении температуры бетона сроки его полного набирания прочности сокращаются. Приступать к кирпичной кладке на поверхности фундамента необходимо не ранее чем спустя 14–28 дней.

Корпус печи

В русской избе печь устанавливали в углу недалеко от двери. От одной стены отступали примерно 20 см, а от другой, где находилась входная дверь, примерно 1 метр. В этом месте часто обустраивали чулан, где хранили продукты и кухонную утварь.

На поверхность фундамента, набравшего прочность, укладывается 2 слоя гидроизоляционного материала (рубероид, толь или др.). Далее выкладывается основание печи (опечье). В классической русской печи прошлого для этого использовали деревянный брус или бревно.

1 — подпечье; 2 — подшесток; 3 — шесток; 4 — под; 5 — душник; 6 — перекрыша; 7 — полудверка; 8 — задвижка; 9 — труба дымохода

Подшесток служил для хранения кухонной утвари, а в подпечье укладывали инвентарь для печи (ухваты, кочерги, сковородники). Сейчас эту часть печи выкладывают преимущественно из кирпича (глиняного обыкновенного). Причем использовать нужно полнотелый. Кирпич бывает лицевой и рядовой. Лицевой используется для облицовки, рядовой — для внутренней кладки печи. Для поверхностей, соприкасающихся с открытым огнем, необходимо применять огнеупорный кирпич (шамотный), который выдерживает температуры более 1300 °С.

Элементы устройства, чертежи

  • Устье — отверстие перед топочной камерой.
  • Горнило — камера, где сгорает топливо (дрова).
  • Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

  • Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
  • Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
  • Лежанка — полати, расположенные традиционно на высоте человеческого роста.
  • Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
  • Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
  • Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.

Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.

Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.
