Самоделкины создают инструменты и приспособления

Содержание:

Резать металл

Многие мастера, работая с болгаркой, понимают насколько проще резать металл, используя самый примитивный станок. Работа проходит быстрее и легче, а линия реза качественнее.

Отрезные дисковые станки — полезные приспособления в гаражах или мастерских. Они быстро порежут любые металлические изделия, под разными углами. Основание, на которое устанавливается устройство, должно быть жёстким. При смене диска возможность этого приспособления расширяется, и работать можно будет с любыми материалами.

Каркас самого простого станка можно соорудить из трубки, впоследствии служащей удобной ручкой. С одной стороны на неё поперёк приваривается планка с отверстиями. Это понадобится для крепления болгарки. На всю основу прикрепляют подвижный вал, эта часть прикрепляется к полу. Второй конец прикреплён к пружине, возвращающей конструкцию в первоначальное состояние.

Различное оборудование

Кроме самых востребованных в стране экземпляров самодельного оборудования, встречаются и более редкие, но тоже нужные приспособления: установки для загиба труб разных размеров, станки для тонкой обработки по дереву, мотокультиватор и другие.

Плазморез — прибор для нарезки цветных металлов используется в серийном производстве, на крупных заводах. Но в небольшой мастерской его можно смастерить из инвертора. Это поможет в последствие вырезать несколько нужных деталей в гараже. Процесс изготовления такого приспособления непростой, но для «кулибиных», разбирающихся в принципе работы аппарата, сложности не будет.

Практически всё оборудование, которое могло бы пригодиться в домашних мастерских, реально возможно соорудить своими руками. Сколько разных садовых приспособлений, без которых очень сложно ухаживать за огородом, деревьями, землёй, делается самостоятельно. Это и мотокультиватор, и газонокосилка, и аппарат для рытья скважин. Главное — это желание и руководство к действию.

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

  1. Бритва и скальпель требуют угол в 10-15⁰.
  2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
  3. Классические многофункциональные ножи – 25-30⁰.
  4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
  5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

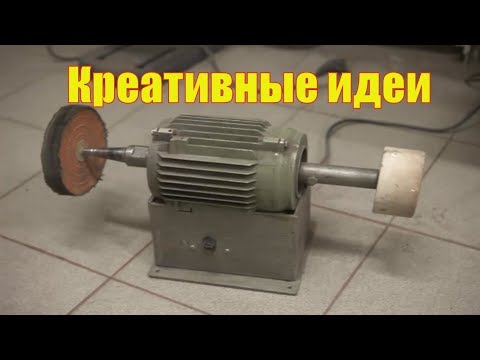

Самодельный точильный станок из мотора стиральной машины

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

  • сам мотор;
  • металл для кожуха с толщиной от 2 до 2,5 мм;
  • трубочка для фланца;
  • камень для заточки;
  • гайки;
  • пусковой механизм;
  • кабель для подключения к электросети;
  • уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Watch this video on YouTube

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

  • К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
  • В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Watch this video on YouTube

Как сделать сушилку для фруктов и овощей?

Посмотрите, какие материалы нужно для этого взять:

  • листовой металл;
  • квадратные трубы;
  • запорный механизм;
  • лист поликарбоната;
  • саморезы, винты;
  • 2 дверные петли.

А вот какими инструментами нужно вооружиться:

  • болгаркой;
  • сварочным аппаратом;
  • дрелью;
  • канцелярским ножом;
  • рулеткой и маркером;
  • ножницами по металлу;
  • ножовкой.

Сначала необходимо сделать основу для сушильного шкафчика. Изготовьте раму из квадратных труб. Горизонтальные и вертикальные стойки отпиливаются так, чтобы края были ровными. А кончики на соединительных элементах должны быть скошенными.

Дверь здесь будет металлическая. Чтобы ее сделать, отрежьте от железной трубы 4 фрагмента и сварите их в прямоугольник. Затем нужно обшить эту основу металлом, используя винты с гайками и саморезы. Если есть возможность, приварите стальной лист. Чтобы сделать крепление для противней, прикрепите с обратной стороны каркаса деревянные бруски. Возьмите для этого саморезы. В данном случае, с каждой боковой стороны имеется по 4 деревянных брусках для 4-х противней.

В сушилку устанавливается абсорбер. Возьмите листы металла и покрасьте его в чёрный цвет. Используйте термостойкую краску. Когда она высохнет, положите эту заготовку на дно сушилки. Для абсорбера возьмите толстый алюминиевый или медный лист, в крайнем случае, стальной. Эти материалы хорошо проводят тепло.

Теперь нужно обшить сушилку снаружи, сделайте крышу прозрачной, из поликарбоната. Тогда сюда будут хорошо проникать солнечные лучи. Также можно использовать и стекло. Закройте вентиляционные окна москитной сеткой, чтобы сюда не залетали насекомые.

Прикрепите к дверке петли и запирающийся механизм. Прикрепите дверь на место. Смотрите, какая замечательная красивая и вместительная сушилка получилась.

Осталось сделать противни. Они должны пропускать воздух. Сначала сколотите рамы из брусков, а затем прикрепите к ним металлическую сетку.

Теперь можно нарезать фрукты и смотреть, как будет работать ваше устройство. Положите в сушилку градусник, чтобы следить за температурой. Она должна быть в пределах 50–55°С. При более низкой температуре закройте нижние отверстия, положив сюда тряпку.

В такой самодельной сушилке можно сушить не только фрукты, но и овощи, пряную зелень, рыбу, мясо, коренья.

Если данная схема устройства такого прибора показалась вам сложной, тогда вы можете сделать сушилку из металлической бочки. В ней вырезается отверстие для дверки, а внутрь вставляются стеллажи из металлической сетки.

Чтобы сюда не затекала вода и было лучше проветривание, сверху устанавливается вот такая крыша.

Вы можете модернизировать это приспособление, установив внутри вентилятор и электрический обогреватель.

Если вы хотите сделать газонокосилку своими руками, то это также возможно.

Превратите в неё старую стиральную машинку, например, вот такую.

А если у вас еще есть старая тумбочка, тогда вы сделаете из неё платформу для будущего почти самоходного устройства. Но понадобится лишь дверка от тумбочки.

В центре вала двигателя просверлите отверстия. Режущий нож сделайте из старой двуручной пилы. Необходимо отпилить от неё по размеру нужной формы, вырежьте внутри углубление.

Чтобы газонокосилку было удобно возить, возьмите колесики от всё той же старой стиральной машинки. Они станут задними колесами косилки.

А передние вы можете взять от детской прогулочной коляски.

Чтобы не натыкаться ножом на заборчики и другие препятствия при косьбе, поставьте передние колёса так, чтобы они немного выпирали за нож.

Закройте электрический двигатель кожухом, вырезанным из пластиковой ёмкости.

Прикрепите две деревянные штакетины, которые станут ручками косилки. Не забудьте зафиксировать мотор и удлинитель к нему. Теперь можно испытывать такой интересный агрегат.

Если вас интересуют и другие самоделки для дачи, тогда вам будет полезно посмотреть следующее видео.

Множество интересных идей ждёт вас в первом видео. А с крутыми самоделками из пластиковых труб вы можете познакомиться, если посмотрите второй сюжет.

Кухонный фартук из пробок

Стена рабочей зоны на кухне, как правило, имеет специальный фартук. Как правило, его делают из керамической плитки. Но, можно применить и нетрадиционные материалы.

Порежьте пробки вдоль на 2 части. Перед приклеиванием желательно окрасить стену в черный цвет, так фартук будет смотреться красивее. Клеить пробки нужно жидкими гвоздями.

Можете создать любой узор в зависимости от способа расположения пробок. Ровных рядов добиться вряд ли получится, поэтому стоит выкладывать оригинальный рисунок.

Пробки желательно сверху закрыть листом закаленного стекла. Это необходимо для их защиты от воздействия влаги и загрязнения. Для крепления стекла используйте анкерные дюбели.

Правила эксплуатации фуговального станка по дереву своими руками

В конструкциях изготовленного своими руками фуговального станка очень важно правильно выставить настройку оборудования, чтобы погрешности не превышали дозволенные показатели:

  • перпендикуляр – максимально 0,1 мм/см;
  • плоскость – 0,15мм/м.

С технологией изготовления фуганка своими руками можно ознакомиться при помощи видео.

Если в процессе эксплуатации на обрабатываемой поверхности появляется эффект мшистости или подпалины, значит затупились режущие элементы. Чтобы обработка деталей с габаритами менее 3х40 см была более комфортной, удерживать их нужно с помощью толкателей.

Кривая поверхность заготовки после выполненной обработки свидетельствует о том, что нарушено правильное размещение ножей и рабочей поверхности. Эти элементы нужно выставить заново.

Все эти станки могут быть полезны для проведения ремонта в доме или элементарной починки вещей. Поэтому их присутствие в домашней мастерской будет нелишним. Независимо от того, каким будет оснащение гаража, все станки требуют аккуратного и внимательного отношения. Во время работы никогда нельзя забывать о безопасности.

Технология создания отрезного станка по дереву

Технология изготовления самодельного отрезного станка:

Нарезка деталей из уголка для сборки рамы (общий размер – 120х40х60 см).
Сборка рамы методом сварки.
Фиксация швеллера (направляющая) с помощью сварки.
Монтаж вертикальных стоек (2 шт.) на швеллер (болтовое соединение).
Сборка рамы из труб для установки электрического движка и вала под необходимым наклоном (45х60 см).
Установка плиты с двигателем в задней части рамы.
Изготовление вала, укомплектованного фланцами, опорами и шкивом (высота выступания фланца – 3,2 см).
Монтаж опор, подшипников и шкивов на вал. Фиксация подшипников осуществляется на верхнюю раму в углублениях, выполненных в плите.
Монтаж коробки с электрической схемой на нижний участок рамы.
Установка вала в зоне между стойками. Диаметр – 1,2 см. Поверх вала должна быть надета втулка с минимально возможным зазором, так, чтобы эти элементы скользили.
Приваривание коромысла, изготовленного из швеллера (80 см), на втулку. Размер плеч коромысла должен находиться в рамках следующего соотношения: 1:3. С наружной стороны необходимо закрепить пружины.

Простая конструкция отрезного станка для домашней мастерской

Останется выполнить монтаж мотора на короткое плечо коромысла. На длинное плечо помещается режущий элемент. Вал и двигатель соединяются с помощью ременной передачи. Для столешницы можно использовать лист металла, строганную доску.

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

  1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
  2. Соответственно, в кожухе болгарки тоже делают два отверстия.
  3. Планки прикручивают болтами к кожуху.
  4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
  5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
  6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
  7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
  8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
  9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
  10. Ручку электроинструмента переставляют на конец рычага.
  11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

  • дрель;
  • пила-ножовка;
  • стамеска;
  • молоток;
  • нож.

Материалы

  • шнур;
  • деревянная рейка 20 х 40 мм;
  • шплинты – 2 шт.;
  • черенок ø 10 мм;
  • пильное полотно;
  • морилка;
  • лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

  1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
  2. В боковых ручках стамеской делают пазы.
  3. На концах средника стамеской вырезают выступы под пазы.
  4. Средник соединяют с боковыми ручками.
  5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
  6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
  7. В нижних концах боковин делают пропилы – параллельно среднику.
  8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
  9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
  10. На верхних концах ручек вырезают круговые канавки.
  11. На концах двойного шнура делают петли, которые одевают на канавки.
  12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
  13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
  14. Древесину покрывают морилкой и двумя слоями лака.
  15. После высыхания лака пила готова к работе.

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Это может быть:

  • Сверло.
  • Скальпель.
  • Советские напильники особенно широко применяются для изготовления самодельных резцов.
  • Лезвие ножовки по металлу.
  • Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

  1. Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
  2. Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
  3. После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Важным этапом подготовки резца по дереву является его заточка.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

  1. Посредством точильного бруска, периодически смачиваемом водой.
  2. Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
  3. Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской

  • Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
  • Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
  • Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими рукамирейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

  • электрорубанок, который не жалко переделывать в другой инструмент;
  • подробный чертеж для работы;
  • фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Watch this video on YouTube

Самоделкин-самоучка всколыхнул своим видео сеть

Изобреталь-самоучка покорил сетевое сообщество мастеров своим видеороликом, в котором презентировал принципиально новую полезную модель для улучшения кпд работы мастеров и любителей поработать в гараже. Самое приятное – то, что это не требует покупки идеи. И более того, все это можно забацать самому и справится даже начинающий мастер. Все это на пользу каждому жителю городов, в которых поселились мастера, ведь с таким высоким уровнем мастерства теперь не захочется долбить стены по выходным дома или греметь какой-то ультрадецибеловой шлифовальной машиной непонятного назначения. С такой приспособой можно смело делать свою отдельную мастерскую и жить богатой жизнью российского мастерового.

Универсальная отвертка

Очень часто в доме возникает потребность отремонтировать какой-либо бытовой прибор. Но для его разборки не подходит обычная отвертка, ведь производители устанавливают особый вид винтов для предотвращения «несанкционированных взломов». Такие элементы соединения имеют звездоподобную форму и небольшой штифт посередине. Вдобавок, они еще и посажены в глубокие отверстия.

Для того чтобы иметь возможность разбирать подобные приборы, необходимо несколько минут поработать над самой отверткой. Для этого подойдет инструмент с плоским лезвием. Первым делом его необходимо сточить до тех пор, пока он будет свободно проникать в техническое отверстие, где засел непослушный винт.

После этого на середине лезвия, при помощи дремеля, делается надпил, который соответствует толщине штифта в винте. Такие несложные махинации позволят изготовить универсальную отвертку, которая будет подходить к большинству современных бытовых приборов.

Дополнительная рука для электронной платы

Очень часто возникают такие ситуации, когда приходится крайне трудно без посторонней помощи. Например, когда обе руки заняты монтажом, но при этом нужно держать еще и какой-нибудь инструмент. Для решения данной проблемы можно самому сделать дополнительную «руку».

Понадобятся следующие вещи: зажимы-крокодилы, небольшая фанера, медный одножильный провод, диаметр которого варьируется от двух до трех миллиметров. Этапы изготовления:

  1. От провода отрезается несколько частей, которые впоследствии сгибаются во что-то похожее на букву «Г».
  2. К каждому из них припаивается по одному зажиму.
  3. На фанере чертится решетка с десяти миллиметровым шагом.
  4. На точках пересечения линий проделываются отверстия. Их диаметр должен быть таким, чтобы части провода плотно в них входили.
  5. Зажимы помещаются в отверстия.
  6. В зажимы устанавливается плата, после чего можно приступать к работе.

Новейший верстак

Стандартный верстак сделан из крышки с разными тисками. Эта конструкция нужна для создания изделий своими руками. Она плохо подходит к работе с электрическими приспособлениями из-за того, что заготовки иногда сложно закрепить. Можно приобрести новый компактный верстак MASTER cut 1000 стоимостью 12 тысяч рублей, который должен складываться. На него можно поставить ручные инструменты: циркулярную пилу, лобзик или фрезер. Но потом его нужно будет переделывать. Отличные характеристики у верстака Festool MFT 3. Однако цена 30 тысяч рублей заставляет подумать. Мастер спокойно сможет сделать самодельные инструменты для домашней мастерской, работающие на том же уровне.

  • Чтобы изготовить верстак, понадобится качественная фанера без сучков. Толщина должна быть не менее двадцати мм. Присоединив на нем снизу электрический лобзик, можно будет распиливать доски и маленькие бруски вдоль, поперек, под углом, а также делать усложненные криволинейные профили. Приспособления выполняют вспомогательные функции циркулярной и ленточной пил.
  • Вначале создается столешница. В ней выпиливается паз в виде дуги для установки направляющей, которую можно будет менять под любым углом. Под лобзик также создается направляющая с прорезью. Ее ширина определяется под размер подошвы приспособления.
  • Из фанеры стоит сделать бортики и присоединить их к столешнице для придания полной жесткости. Ножки верстака изготавливается из бруска. Можно сделать каркас из металла, а потом присоединить к нему винтами столешницу. Тогда конструкция выйдет легкой и крепкой. Направляющие внизу крепятся к столешнице специальными гайками для мебели.
  • Лобзик ставится снизу крышки верстака, словно вверх ногами. Сверху останется видимой лишь пилка. Для удобства использования лобзика ставится вспомогательный выключатель. Направляющая тоже должна быстро сниматься, чтобы можно было спокойно заменить пилу приспособления. Для простого доступа к нижней части столешницу можно сделать откидной, на шарнирах.
  • Верстак займет немного места и может быть поставлен даже дома. Для этого его делают складным, чтобы можно было спокойно разобрать и унести в шкаф или кладовку.

Приспособление для дачи

Для работы на дачном участке или в загородном доме необходим качественный верстак. Столешницу делают из толстой доски длиной до двух метров. Не будет лишним, если ее еще немного закрепить саморезами. Внизу по периметру столешницу обшивают брусом. Ножки стола делают в виде квадратного сечения 120 на 120 мм. Их можно закопать в землю или присоединить к железобетонной основе. Вся конструкция должна обрабатываться антисептиком, к тому же она покрывается олифой.

Когда верстак установлен, на нем монтируют устройства своими руками: направляющие, приборы для крепления заготовок и электрического инструмента.

https://youtube.com/watch?v=k0—UtWeM6w

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

  1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
  2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
  3. Ключи развешивают на рейке.
  4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

  1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
  2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
  3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

  1. Планку крепят дюбелями к стене.
  2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
  3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

  1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
  2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
  3. С одной стороны пружины оставляют свободный конец проволоки.
  4. Конец сгибают круглогубцами в петлю.
  5. Для основания подставки берут доску 200 х 100 х 20 мм.
  6. В основании просверливают сквозное отверстие ø 4 мм.
  7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
  8. Винт продевают снизу вверх.
  9. На винт одевают петлю пружины и затягивают гайку.
  10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
  11. Стамеской делают выборку древесины в 3 углублениях.
  12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
  13. Паяльник вставляют в пружину.
  14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
  15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Подъемник для гаража

Можно сделать еще одну крутую самоделку своими руками – гаражный подъемник. Для его сборки нужны такие материалы:

  • 2 опоры – трубы 100х100х2350 мм;
  • поперечина – труба необходимой длины сечением 100 мм;
  • 4 штанговые стойки – труба 100х100х600 мм;
  • каркасные детали – уголки, ширина полки должна составлять 100 мм;
  • 2 стальных ролика, по которым будет двигаться трос.
  • 4 колесика.

В качестве подъемного механизма рекомендуется применить ручную лебедку. Она должна быть способна выдерживать нагрузки до 500 кг, для гаражной мастерской этого будет достаточно. Лебедку нужно надежно закрепить на одной из опор.

С помощью такой конструкции можно выполнять различные автомобильные ремонтные работы, к примеру, поднимать мотор и другие габаритные части.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модельУдобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

  • зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
  • установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

  • его габариты;
  • величину рабочего хода штока;
  • толщину стола;
  • высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
