Как пользоваться мультиметром с клещами

Рейтинг клещей до 1 000 рублей

Не каждый человек способен купить себе надежные клещи на длительный период. Они могут потребоваться внезапно

Чтобы не ошибиться в выборе важно тщательно подходить к анализу оборудования

РЕСАНТА DT 266C

Отличная модель популярного китайского производителя. Изделие справится с несложной проводкой. Для удобства присутствует цифровой дисплей, что упрощает использование модели в разы. Оснащен тремя разъемами, которые защитят оборудования от возможных перегрузок. Главная особенность – есть возможность для замера температуры.

РЕСАНТА DT 266C

Достоинства:

• Способен измерять толщину изоляции;
• Известный бренд;
• Неплохая сборка;
• Удобная эксплуатация.

Недостатки:

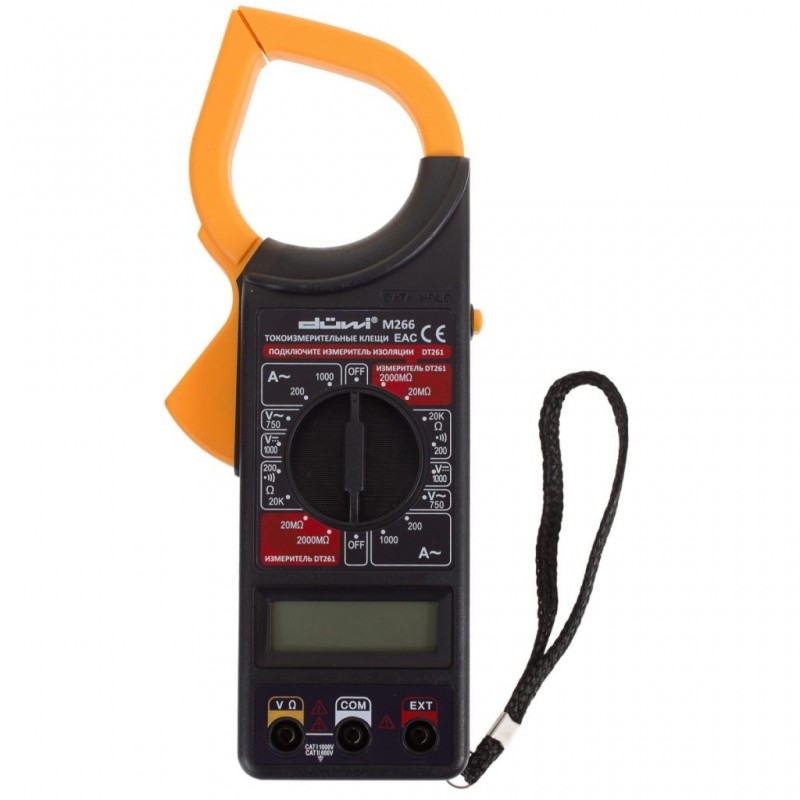

Duwi М266 PROFI

Неплохой бюджетный вариант, который подойдет для нечастой эксплуатации. Пластик не выделяет резких запахов. Сборка выполнена на хорошем уровне. Вся полученная информация выводится на дисплей. Для работы не потребуется знания определенных навыков и знаний. Есть возможность для измерения постоянного тока и сопротивления.

Средняя стоимость – 560 руб.

Duwi М266 PROFI

Достоинства:

• Надежность;
• Небольшая цена;
• Удобный дисплей;
• Подойдет для новичков.

Недостатки:

Энергия 266F

Дешевый прибор китайского производства, подойдет для измерения цепей, где напряжение не превышает 1000 В. Производство осуществляется в Китае. Как утверждает производитель, клещи способны проработать на протяжении 10 лет, при этом процент отклонения минимальны. Используемая батарея – крона на 9 В. Присутствует информативный ЖК-дисплей.

Энергия 266F

Достоинства:

• Неплохой вариант для новичков;
• Хорошая элементная база;
• Удобный дисплей;
• Легкая эксплуатация.

Недостатки:

Клещи MT87

Последний бюджетный вариант, который обладает небольшой погрешностью. Предназначен для эксплуатации в домашних целях, на большее это оборудование не способно. Позволяет проводить различное тестирование, от переменного напряжения и постоянного тока до сопротивления.

Средняя стоимость – 550 рублей.

Клещи MT87

Достоинства:

• Низкая стоимость;
• Удобство;
• Понятная инструкция;
• Небольшая погрешность.

Недостатки:

Режимы измерений

Применяют 2 метода определения силы тока:

• прямое;
• непрямое (индуктивное) измерение.

Первый способ производится при подсоединении амперметра к разрыву электрической цепи. Электроток проходит через прибор, на дисплее появляется информация о значении величины I.

Достоинства этого метода:

• точность измерения, зависящая от класса оборудования;
• легкость и доступность выполнения замеров.

Недостатки:

• невозможно измерять из-за особенностей конструкции большие величины электротоков;
• без разрыва нельзя замерить параметры цепи;
• замеры выполняются только в той цепи, которая подключена к прибору.

Если электроизмерительные клещи выступают как трансформатор тока в роли вторичной катушки, то используется индуктивный способ.

Его достоинства:

• безопасность;
• осуществляются замеры больших значений электричества;
• нет необходимости в разрыве цепи для осуществления измерений;
• мобильность выполняемых замеров.

Но и он не лишен недостатков:

• измерения нельзя выполнить в труднодоступных местах;
• при небольших значениях определяемых параметров — большая погрешность.

При применении этого инструмента для электрика полезно знать некоторые нюансы, улучшающие качество проводимых операций.

При рассмотрении, как пользоваться токоизмерительными клещами при слишком маленьком значении I в проводнике, не определяемом тестером в точности, нужно воспользоваться наматыванием проводника на одну из рабочих частей прибора. На дисплей выводятся сведения о суммарном показателе, точное значение определяют отношением полученной величины к числу витков.

Если значение электротока больше максимально возможного для тестера, на экране появляется «1». Диапазон выполняемых замеров увеличивается, они повторяются.

Ток утечки обнаруживают при его поиске на заземляющем проводе, а также при обхвате клещами для измерения тока нуля и фазы. Если на экране появится число, отличное от «0», то утечка присутствует, пробой изоляции нужно искать на корпусе.

Watch this video on YouTube

При наличии кнопки «Hold» моделью токоизмерительных клещей можно измерять электроток в труднодоступных местах. При производстве подобного действия токовые клещи охватывают провод, после чего нажимается эта кнопка, что приводит к фиксации значения на экране, после чего ее просматривают в любом доступном месте.

Переключатель режимов измерений может находиться в различных положениях в зависимости от того, замеры какого показателя осуществляются. Так, при определении постоянного тока его помещают в положение «DCA», а напряжения — «DCV», для переменных видов — «ACA» и «ACV» соответственно. Также переключатель позволяет осуществлять прозвонку, проверку диодов и сопротивления.

Подключение щупов осуществляется через разноцветные разъемы, имеющие различное буквенно-символьное обозначение. Провод красного цвета подключается к такому же разъему, имеющему надпись «VΩ». Разъем такого же цвета «EXT» предназначен для подключения измерителя изоляции. Провод нейтрального подключается к одноцветному разъему с символьным обозначением «СОМ».

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим.При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Меры безопасности при работе

Взаимодействие с любыми приборами, контактирующими с электричеством, требует соблюдения некоторых мер безопасности. Не являются исключением и рассматриваемые клещи. Во время активных действий, проводимых ими, запрещается:

• при их подключении к токоведущим элементам дотрагиваться до открытых разъемов;
• при работе под напряжением измерять сопротивление;
• переключать диапазоны при нахождении проводника в инструменте;
• превышать максимумы перегрузочной способности инструмента для некоторого диапазона.

С профессиональным инструментом в электроустановках с напряжением выше 1000 В работу проводят 2 работника: 1 с III группой и 1 — с IV.

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Что такое амперметр и как им проводить измерения?

Пресс клещи для обжима наконечников проводов

Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Как выбрать мультиметр?

Что такое коэффициент трансформации трансформатора?

Лучшие токовые клещи премиум-класса

Подобные модели имеют куда более широкую сферу применения, отличаются высокой стоимостью и многофункциональностью. Используются для выполнения наиболее сложных профессиональных задач.

Fluke 376

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

У этой модели есть гибкий датчик iFlex, не только упрощающий работу в труднодоступных местах, но и расширяющий диапазон измерений переменного тока до 2500 А. Функция записи минимальных, средних и максимальных величин позволяет отслеживать колебания значений. Эргономичный корпус и крупный дисплей облегчают использование прибора.

Габариты клещей 248х85х45 миллиметров, размер зажима — 34 мм. Фильтр низких частот и быстрая обработка сигналов дают возможность применять устройство в условиях сильных электрических помех, а также гарантируют получение точных показаний.

Достоинства:

• удобство использования;
• высокий уровень безопасности;
• надежный захват;
• широкий рабочий диапазон;
• футляр для переноски.

Недостатки:

высокая цена.

Токовые клещи Fluke предназначены для высокоточных работ в промышленных условиях.

Laserliner MultiClampMeter XP 083.043A

5

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Модель обладает функциями отображения пиков и перепадов напряжения, а также режимом Hold, фиксирующим значения кратковременных скачков тока. Это облегчает работу в нестабильных сетях и гарантирует получение точных показаний.

Вес устройства — почти полкилограмма, габариты 76х230х40 мм. Для удобства хранения и транспортировки клещей предусмотрен специальный кейс.

Дисплей отличается высоким разрешением и способен отображать гистограммы на графической шкале. К другим особенностям устройства следует отнести автоматическое отключение через 30 минут бездействия, что помогает экономнее расходовать заряд батареи.

Достоинства:

• встроенный светодиодный фонарь;
• высокая точность работы;
• поддержка Bluetooth-соединения;
• удобное управление;
• долгий срок службы.

Недостатки:

тяжеловаты.

Профессиональные клещи Laserliner MultiClampMeter подойдут для измерения силы тока, напряжения, сопротивления, емкости, температуры и прочих параметров в сети и проводниках, а также могут использоваться для первичного анализа полученных данных.

CEM DT-3351

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Модель оснащена крупным дисплеем, облегчающим считывание показаний. При длительном бездействии прибор автоматически отключается, что гарантирует экономичное энергопотребление. Для удобного контроля специальный индикатор отображает текущий уровень заряда батареи.

При размерах 294х105х47 мм весит прибор 536 граммов. Усиленный пластиковый корпус не боится резких ударов и надежно лежит в руке благодаря обрезиненной поверхности. Функция Hold позволяет зафиксировать результат проведенного замера для последующего анализа.

Достоинства:

• прочный корпус;
• удобно держать в руках;
• подсветка дисплея;
• экономичное энергопотребление;
• фиксация показаний.

Недостатки:

сложное управление.

CEM DT-3351 не боятся эксплуатации в сложных условиях и подходят для профессионального использования.

Appa A15

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Модель получила прочный корпус, устойчивый к резким ударам и появлению царапин. Небольшой вес упрощает переноску и позволяет долго работать с клещами из любого положения.

Минимальная погрешность гарантирует получение точных данных. При необходимости расширения функциональности владелец может использовать прибор в качестве дополнения к мультиметру Appa 17/17A. Оптимальная рабочая температура для этих клещей — от 0 до 50°С.

Достоинства:

• крепкий, но легкий корпус;
• долгий срок службы;
• минимальная погрешность;
• экономный расход энергии;
• возможность расширения функционала.

Недостатки:

невысокая скорость результатов.

Appa A15 могут использоваться для проведения замеров как в помещении, так и на улице. Вот только быстродействия модели немного недостает.

Как пользоваться токоизмерительными клещами

Ток, протекающий по единственному проводнику

При измерении тока протекающего по одному проводнику

, необходимо выбрать режим измерений, путем установки переключателя в необходимое положение, и подключить токовые клещи к измеряемому проводнику. При необходимости, сделать это нужно с использованием кнопки разжатия магнитопровода.

В том случае, если токоизмерительные клещи выводят на информационный экран цифру «1», следует сменить положение переключателя режимов на более высокое значение.

Ток, протекающий по нескольким проводникам

При единовременном измерении тока протекающего по нескольким проводникам

(например, силовой кабель), в магнитопровод токоизмерительных клещей требуется завести несколько проводников. При этом прибор будет производить измерения разностной величины тока, протекающего по проводникам. То есть, если производить измерения в однофазной сети, в которой имеется только «фазный» и «нулевой» провод, то прибор будет мерить ток утечки в нагрузке.

Измерение напряжения

Чтобы измерить напряжение, требуется подсоединить красный провод щупа к разъему для подключения щупов — «VΩ», черный провод щупа к разъему — «COM». Затем с помощью переключателя выбрать режим в соответствии с измеряемым диапазоном.

Щупы требуется подсоединить к источнику напряжения. На экране прибора отобразится полярность и измеряемое напряжение.

Измерение сопротивления

При измерении сопротивления щупы подсоединяются к токовым клещам так же, как в случае с измерением напряжения

. Переключатель необходимо установить в положение «Ω». При сопротивлении участка цепи, на котором производится измерение, менее чем 50 Ом прибор просигнализирует звуковым сигналом.

Какие существуют модели

В интернете и магазинах встречаются десятки различных инструментов, каждый отличается по техническим параметрам и области применения. Однако в токоизмерительных приборах деление происходит легко и понятно. Так как эти приборы покупаются для проведения физических операций с высоким напряжением, то первое чем отличаются модели – требованиям к технике безопасности. Так, например:

• Одноручный инструмент предназначен для снятия показаний в электрических цепях, где напряжение редко доходит до 1000 В. Обладают специальной кнопкой, которая на время разъединяет магнитный провод трансформатора. Такие изделия имеют небольшую массу и направлены на применение одной рукой, что может быть удобно в некоторых случаях. Класс защиты дает возможность работать практически всем пользователям, после ознакомления с требованиями безопасности.
• Двуручные модели используют тогда, когда необходимо снять показания с электрического прибора, выдающего от 2000 В. Такой вариант используется только профессиональными электриками, обладающие соответствующим разрядом и знаниями. Для обычного пользования такой инструмент не предназначен. Управление происходит двумя руками, так как рукоятка обладает большей длиной.

Также деление осуществляется по способу индикации силы тока:

• Классические (аналоговые) приборы – в качестве индикации выступает стрелочка. Несмотря на то, что сейчас в моде электронные модели, аналоговые клещи не утратили своих преимуществ и до сих пор способны удивлять даже профессиональных пользователей. Главные плюсы такого устройства – небольшая инертность стрелки, что дает возможность проводить замеры коротких всплесков тока, а также полная автономность, так как схема не нуждается в постоянном питании. Но вместе с достоинствами есть и недостатки: такие аппараты нельзя подвергать механическим ударам, так как они обладают высокой чувствительностью, также без базовых знаний инструмента новичок не сможет провести точные замеры.
• Электронные (цифровые) клещи – более современная модель, которая предназначена для точного измерения участка профессионалами и любителями. Главное достоинство — в том, что индикатор указывает фактическую величину без погрешностей и отклонений, поэтому человеку не надо преобразовывать полученное значение и искать все заново. Это мелочь, но она открывает больше технических возможностей и позволяет проводить замеры с максимальной скоростью. С таким прибором справится любой человек. Единственный недостаток цифровых электрических клещей – зависимость от батареи. Кроме того, не всё оборудование в магазине отличается качественной сборкой и элементной базой. Некоторые производители выпускают модели, обладающие слабой защитой от негативного воздействия электромагнитных полей, в конечном итоге это способно повлиять на качество проводимых измерений.

Измерение силы тока – лишь часть большой схемы, ограничиваться только этим знанием нельзя

Важно учитывать и другие технические нюансы сети. Производители это понимают, поэтому создали специальное оборудование, которое базируется на токоизмерительных клещах

Встречаются:

• Фазометры – главное назначение определение фазировки токопроводящих кабелей в сложных сетях;
• Ваттметры – предназначены для точного определения мощности цепи;
• Вольтметры – измеряет фактическое значение напряжения;
• Мегаомметры – такое устройство дает возможность постоянного контроля сопротивления, это необходимо учитывать при работе с цепями высокого напряжения.

Хоть прибор и продается в комбинированном виде, его надежность и точность сохраняется на высоком уровне, особенно если человек покупает инструмент у надежного и проверенного продавца. Тем более для измерения дополнительных значений используют отдельные клеммы и элементы, что никак не влияет на износ инструмента. Кроме того, наличие таких клещей увеличивает функциональные возможности, что позволяет использовать их при любом удобном случае.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

• Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
• Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.

• Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
• Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.  Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).
